إن تكلفة FR-4 عالي Tg-4 أعلى، ولكنه يمكن أن يقلل من الاعوجاج، والشقوق العابرة وإعادة العمل. تعلم متى يستحق الأمر ذلك بالنسبة لإعادة التدفق الخالي من الرصاص، وHDI، وبناء BGA.
إذا كنت تقوم بتوريد اللوحات من مصنع B2B ثنائي الفينيل متعدد الكلور الصيني مثل شركة MC PCB Co., Ltd. (النماذج الأولية السريعة والإنتاج الضخم والتجميع الموثوق)، ستسمع هذا السؤال كثيرًا: “تبدو تقنية Tg العالية أفضل، ولكن هل أحتاج إليها حقًا؟”
إليك الإجابة المباشرة: وعادةً ما تحمل مادة FR-4 عالية Tg-4 علاوة مادية ملحوظة, و يمكن يستحق العناء. ولكن ذلك لا يؤتي ثماره إلا عندما تواجه لوحتك حرارة أو إجهاد إعادة التدفق أو أهداف موثوقية طويلة الأجل. إذا كان منتجك يعيش حياة سهلة، فغالبًا ما يتم شحن FR-4 القياسي بشكل جيد.
سأقوم أدناه بتفصيلها مع سيناريوهات عملية للبناء، وأنماط الفشل التي نراها على الخط، وجدول قرارات يمكنك استخدامه في مراجعة سوق دبي المالي.

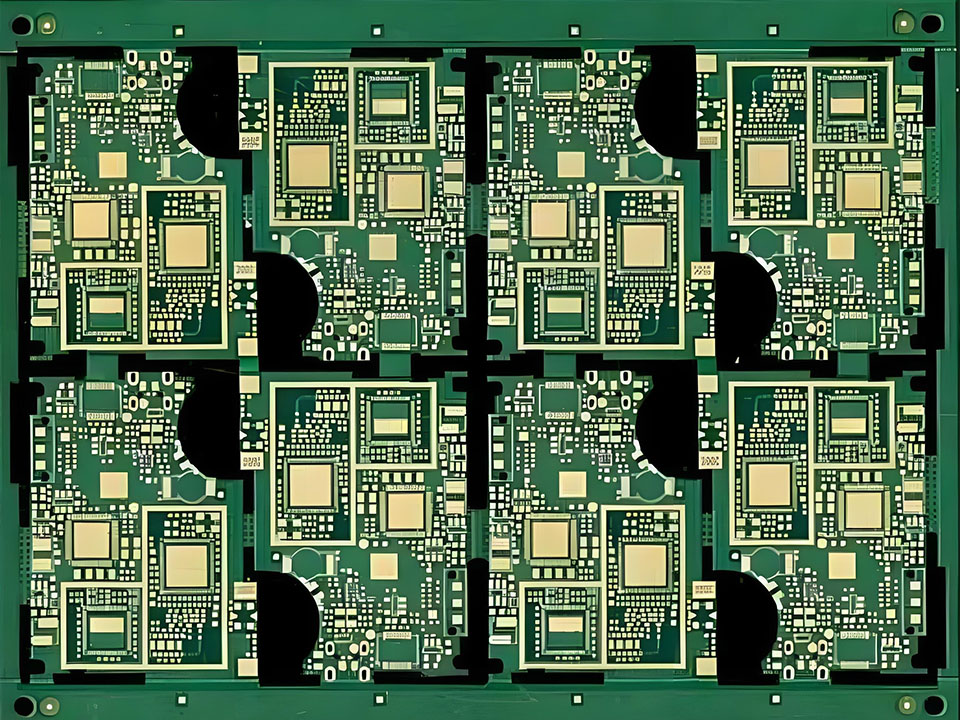

تكلف الصفائح عالية Tg عالية التكلفة أكثر من FR-4 القياسية. هذا الجزء بسيط. ما ليس بسيطًا هو حيث تظهر “الأموال الإضافية” بالفعل.
عند عرض الأسعار، فإن الصفائح ليست سوى جزء واحد من اللغز. وغالباً ما تأتي دوافع التكلفة الأكبر من:
لذا نعم، يضيف ارتفاع Tg التكلفة. لكن سؤالك الحقيقي يجب أن يكون هل يقلل من الخردة وإعادة العمل والعوائد الميدانية بما يكفي لتبرير الترقية؟
إذا كنت تقارن بين الخيارات، فابدأ من تدفق البناء الخاص بك: تصنيع ثنائي الفينيل متعدد الكلور + تجميع ثنائي الفينيل متعدد الكلور + بوابات الجودة في الجودة. تحدد هذه الخطوات ما إذا كان ارتفاع Tg سيصبح “جميل أن يكون” أو “لا بد منه”.”
Tg هي درجة الحرارة التي تبدأ عندها FR-4 في التليين والتمدد بقوة أكبر. تحت Tg، يتصرف اللوح بثبات. فوق Tg، يتحرك الراتنج أكثر، و كل شيء يصبح أصعب:: التحكم في الأبعاد، والموثوقية عبر الوصلة، وإجهاد وصلة اللحام.
إليك مقارنة بسيطة يمكنك الاحتفاظ بها في رأسك:
| الممتلكات | FR-4 القياسي | FR-4 عالي Tg-4 |
|---|---|---|
| نطاق Tg النموذجي | أقل | أعلى |
| ثبات الشكل في إعادة التدفق | مناسب للتركيبات الخفيفة | أقوى تحت الحرارة |
| المخاطر عند التسخين المتكرر | يتسلق أسرع | يتسلق أبطأ |
| أفضل ملاءمة | المنطق الأساسي، درجات الحرارة المعتدلة | درجة حرارة عالية وموثوقية عالية |
هذا الجدول لا “يبيع” أي شيء. إنه يطابق الفيزياء فقط.
يعمل التجميع الخالي من الرصاص بدرجة حرارة أعلى من أيام SnPbb القديمة. حتى إذا كانت اللوحة الخاصة بك لا ترى سوى بضع دقائق في الفرن، يمكن أن تؤدي هذه الحرارة إلى تشغيلها:

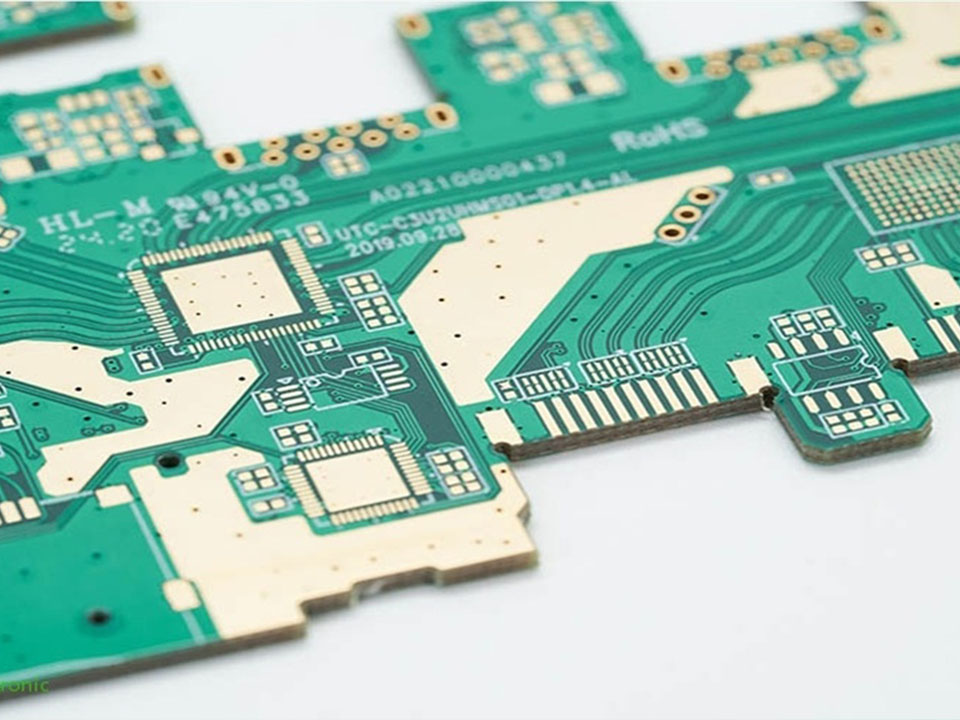

إذا كان التصميم الخاص بك يستخدم BGA، أو QFN ذات الملعب الدقيق، أو موصلات من اللوحة إلى اللوحة، أو علب الدروع الكبيرة، فإن الاعوجاج يصبح مشكلة إنتاجية بسرعة. هذا هو المكان الذي غالبًا ما يحقق فيه High-Tg مكسبًا: فهو يساعد اللوحة على البقاء مسطحة خلال دورات إعادة التدفق وإعادة العمل.
إذا كنت تقوم ببناء مكدسات متقدمة (HDI، ودرجة دقيقة من النحاس الثقيل)، فمن الجدير مراجعة الخيارات الموجودة تحت ثنائي الفينيل متعدد الكلور المتقدم بدلاً من التعامل مع “High-Tg” كخانة اختيار واحدة.
هذا هو الجزء الذي يفتقده الكثير من المشترين: لا يعتبر Tg المقياس الوحيد المهم. في حالات الفشل الحقيقية، غالبًا ما يكون القاتل تمدد المحور Z (CTE في اتجاه السُمك).
عندما تتمدد الصفيحة أكثر من الماسورة النحاسية داخل ثقب عابر مطلي بالصفائح:
سترى هذا الأمر أكثر في:
غالبًا ما تقترن المواد ذات درجة الحرارة العالية بثبات أفضل في درجات الحرارة العالية، مما قد يقلل من الضغط على الشقوق. لكنك لا تزال بحاجة إلى تقييم مجموعة المواد الكاملة، وليس فقط Tg.
إذا كانت لوحتك تخضع لعملية تجميع قاسية أو كانت ساخنة في الميدان، أضفها إلى قائمة المراجعة:
فكّر في Tg على أنه “سلوك التليين”، بينما Td وT260/T288 أقرب إلى “البقاء تحت الحرارة”.”
إذا كان منتجك يمر بتمريرات إعادة التدفق المتعددة، أو اللحام الانتقائي، أو إعادة العمل المتكررة، فهذا مهم جدًا. وإذا استدعى عميلك أهداف فئة IPC، فهذا مهم أكثر.
تميل Tg العالية إلى أن تكون منطقية عندما يكون تصميمك مكدسًا بهذا الشكل:
من الأمثلة الجيدة على ذلك تخطيط “اللوحة الرئيسية + النحاس الكبير”، حيث تحارب كلاً من التدرجات الحرارية والتسطيح أثناء التجميع. إذا كان هذا يبدو مثل تصميمك، فستحتاج إلى إلقاء نظرة على شيء مثل هذه الصفحة المرجعية الداخلية: تجميع ثنائي الفينيل متعدد الكلور للوحة الرئيسية عالية Tg مع مساحات نحاسية كبيرة. إنه نوع من التخطيط حيث يمكن أن يؤثر اختيار المواد بشكل مباشر على الإنتاجية والموثوقية على المدى الطويل.
ارتفاع Tg ليس وسام شرف. إذا بالغت في المواصفات، يمكنك ذلك:
يعمل FR-4 القياسي عادةً بشكل جيد عندما:
بالنسبة إلى العديد من لوحات التحكم الاستهلاكية وعقد إنترنت الأشياء البسيطة، فإن FR-4 القياسي هو خيار قوي تمامًا.
إليك جدول عملي يمكنك استخدامه في مكالمة سوق دبي المالي. فهو يحافظ على وضوح عناوين المناقشات ويربط كل واحدة منها بمشاكل حقيقية في المتجر.
| عنوان الحجة | ما يتغير في الإنتاج | سيناريوهات الاستخدام النموذجي | مصدر (نوع) الدليل |
|---|---|---|---|
| وعادةً ما تكون تكلفة عالية Tg العالية أعلى من FR-4 القياسية | يضيف علاوة التصفيح، وترتبط في بعض الأحيان بمدة التوفر والمهلة الزمنية | الإنشاءات الحساسة للسعر، والبرامج ذات الحجم الكبير | تسعير الموردين + مقارنة AVL |
| مقاومة أفضل للحرارة وثبات أفضل للأبعاد | مخاطر أقل في الالتواء/الانحناء، وتسطيح أفضل خلال إعادة التدفق | ألواح BGA، والألواح ذات الموصلات الثقيلة، وصب النحاس الكبير | بيانات ناتج إعادة التدفق + فحص الالتواء/الانحناء |
| يقلل التمدد المنخفض للمحور Z من الأعطال عبر | عدد أقل من الشقوق عبر الشقوق والفتحات المتقطعة تحت ركوب الدراجات | ألواح متعددة الطبقات، وألواح سميكة، وفيات ذات نسبة عرض إلى ارتفاع | تحليل الأعطال + تقارير المقاطع العرضية |
| موثوقية التدوير الحراري تتحسن في البيئات القاسية | ثبات أفضل على المدى الطويل بعد العديد من الدورات الحرارية | السيارات، والضوابط الصناعية، والمعدات الخارجية | اتجاهات العودة الميدانية على نمط HALT/HASS + اتجاهات العودة الميدانية |
| لا تختار من خلال Tg وحده: تحقق من Td/T260/T288 | تجنب التشقق وتلف الراتنج في العمليات الساخنة | خطوط إعادة التدفق المتعددة، خطوط إعادة التدفق المتعددة، خطوط إعادة العمل الثقيل | ورقة بيانات التصفيح + مراجعة ملف تعريف العملية |
| الإفراط في المواصفات يمكن أن يرفع التكلفة الإجمالية دون فائدة | مصادر أكثر صعوبة في التوريد وأقل مرونة في التصنيع | لوحات استهلاكية بسيطة، درجات حرارة معتدلة | مراجعة سوق دبي المالي + تقييم مخاطر المصادر |
إذا لم تكن متأكدًا من موقع منتجك، فقم بمسح قطاعاتك على المنتجات الصفحة، ثم قم بتعيين اللوحة الخاصة بك إلى إحدى البيئات النموذجية المدرجة ضمن التطبيق.
عندما تطلب من المصنع تقديم توصية عالية الجاذبية، لا تكتفي بكتابة “مطلوب جرعة عالية من الجاذبية”. اذكر التفاصيل التي تؤدي بالفعل إلى التوصية الصحيحة:
إذا كنت ترغب في الحصول على إجابة سريعة مع رسائل بريد إلكتروني أقل ذهاباً وإياباً، قم بتوجيه تلك المعلومات من خلال اتصل بنا قناة حتى يتمكن فريق CAM/DFM من الاستجابة باقتراح مدرك للتراكم.
