تعرّف على المعنى الحقيقي لتصنيفات MCPCB ذات النواة المصنوعة من الألومنيوم بقدرة 1W-4W، وكيف يغير العازل الكهربائي W/m-K تدفق الحرارة، ومتى يكون 2W أو 3W أو 4W منطقيًا.
إذا كنت قد طلبت من قبل ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور من الألومنيوم (MCPCB / IMS)، فقد رأيت القائمة المنسدلة: 1 وات، 2 وات، 3 وات، 4 وات. يطلق عليها الناس اسم “التوصيل الحراري لقلب الألومنيوم”، لكن هذه التسمية تثير قلق الفرق. في معظم الاقتباسات، هذه الأرقام لا تصف معدن الألومنيوم. يصفون الموصلية الحرارية للطبقة العازلة (العازلة), مقيسة بـ واط/م/ك.
هذا الأمر مهم لأن الصمام الثنائي الباعث للضوء أو جهاز الطاقة لا يهتم بمدى “جودة” الألومنيوم إذا علقت الحرارة في العازل كما لو أنها تصطدم بازدحام مروري.
بالنسبة للتصنيع سريع الدوران، والطلبات ذات الحجم الكبير، وبرامج تصنيع المعدات الأصلية/التصنيع حسب الطلب، تحتاج أيضًا إلى مصنع يمكنه الحفاظ على ثبات المكدس من النموذج الأولي إلى الإنتاج الضخم. هذا هو بالضبط كيف نضع شركة MC PCB Co., Ltd.: تصنيع ثنائي الفينيل متعدد الكلور B2B ومقره الصين مع نماذج أولية سريعة وتصنيع مستقر وسير عمل تجميع موثوق به - مبني على التكرار للعلامات التجارية المصنعة للمعدات الأصلية ونظم الإدارة البيئية وبيوت التصميم والمختبرات وفرق التوريد.

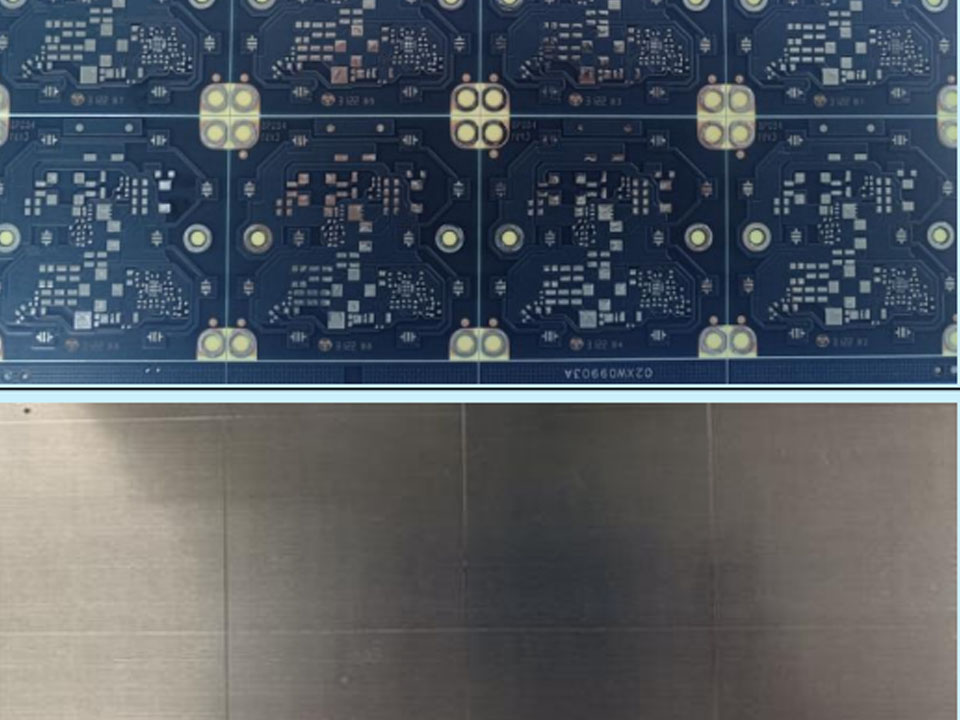

تبدو مكدس ثنائي الفينيل متعدد الكلور النموذجي المصنوع من الألومنيوم النواة هكذا:
تتدفق الحرارة من المكوّن إلى النحاس، ثم تحاول عبور العازل الكهربائي، ثم تنتشر في قاعدة الألومنيوم والمبدد الحراري.
عندما يقول المورد “قلب من الألومنيوم بقدرة 2 وات”، فإنه عادةً ما يختصر المواصفات الحقيقية: الموصلية الحرارية العازلة = 2 وات/م كلفن.
هذا العازل رقيق، لكنه لا يزال نقطة الاختناق الرئيسية. لذا فإن تصنيف W هو اختصار بسيط لـ “مدى صعوبة عبور الحرارة للعزل.”
المصدر (لا يوجد رابط خارجي): مواصفات الموصلية الحرارية العازلة المستخدمة في أوراق بيانات مكدس IMS/MCPCB؛ تعريف المسار الحراري في أدلة تصميم IMS.
يقوم الألومنيوم نفسه بتوصيل الحرارة بشكل أفضل بكثير من 1-4 واط/م-ك. في التركيبات الحقيقية، يمكن لقاعدة الألومنيوم أن تنشر الحرارة بشكل جيد، ولكن فقط بعد تعبر الحرارة العازل الكهربائي.
لذا، إذا استمرت درجة حرارة الوصلة في الارتفاع، فإن ترقية العازل k غالبًا ما يساعد أكثر من “الألومنيوم السميك”.”
المصدر (لا يوجد رابط خارجي): مراجع خواص المواد لسبائك الألومنيوم؛ ممارسة نمذجة المسار الحراري IMS/MCPCB.
في العديد من سلاسل التوريد, 1W-2W هو خيار العزل “القياسي”. 3W-4W تميل إلى أن تكون الخيار “الحراري العالي” الذي تختاره عندما تسعى إلى الحصول على درجة حرارة أقل للنقطة الساخنة، أو الحفاظ على تجويف أكثر إحكامًا، أو هامش أفضل لتخفيف الطاقة.
المصدر (لا يوجد رابط خارجي): تشكيلة البائعين الشائعة لخيارات نظام الإدارة المتكاملة للمواد العازلة؛ فئات المشتريات النموذجية لنظام الإدارة المتكاملة للمواد العازلة القياسية مقابل نظام الإدارة المتكاملة للمواد العالية الحرارة.
وإليك الطريقة النظيفة للتفكير في الأمر: بالنسبة للطبقة العازلة، فإن التقريب في المرحلة الأولى هو
ر ≈ ر / (ك - أ)
لذا، إذا كان يظل السُمك والمساحة كما هما, زيادة k تنخفض المقاومة الحرارية بشكل خطي تقريبًا.
| العازل الكهربائي k (واط/م-ك) | الاختزال الشائع | المقاومة الحرارية النسبية (مقابل 1 وات) | كيف يبدو الأمر في المختبر |
|---|---|---|---|
| 1 | 1W | 1.00 | خط الأساس؛ تظهر البقع الساخنة بسرعة على مصابيح LED الكثيفة |
| 2 | 2W | 0.50 | غالبًا ما تلاحظ الفرق “أول ترقية حقيقية” |
| 3 | 3W | 0.33 | يساعد عندما تقوم بالفعل بصب النحاس الصلب + التركيب الجيد |
| 4 | 4W | 0.25 | بالنسبة للميزانيات الحرارية الضيقة، أو كثافة الطاقة العالية، أو البيئة المحيطة القاسية |
المصدر (لا يوجد رابط خارجي): نموذج فورييه للتوصيل الحراري (معيار هندسي)؛ ممارسة تقدير المقاومة الحرارية IMS.
لا يتعلق الأمر بمطاردة المواصفات من أجل المتعة. إنه يتعلق بإصلاح الأشياء المزعجة التي تحرق الجداول الزمنية:
في صفحات منتجاتنا، نستدعي في صفحات منتجاتنا نفس نقطة الألم بعبارات واضحة: عمر افتراضي للحرارة, ، ويوجد هيكل IMS لنقل الحرارة بعيدًا بسرعة لإضاءة LED ووحدات الطاقة. انظر لوحة IMS ثنائي الفينيل متعدد الكلور عالية الموصلية الحرارية لوحدات طاقة LED لقصد البناء النموذجي واتجاه الاستخدام، و لوحة MCPCB من الألومنيوم MCPCB من B2B لإضاءة LED للسيارات لكيفية ظهور ذلك في التصاميم ذات الألواح الملائمة للإنتاج.
لا ترحمك إضاءة السيارات كثيرًا. إذا تراكمت الحرارة، ينخفض ثبات اللمعة ويصبح العمر الافتراضي قبيحاً. وهنا يأتي دور 2 وات أو 3 وات تصبح المحادثة العادية، و 4W يظهر عندما ترتفع كثافة مؤشر LED ولا يمكنك توسيع مخطط اللوحة.

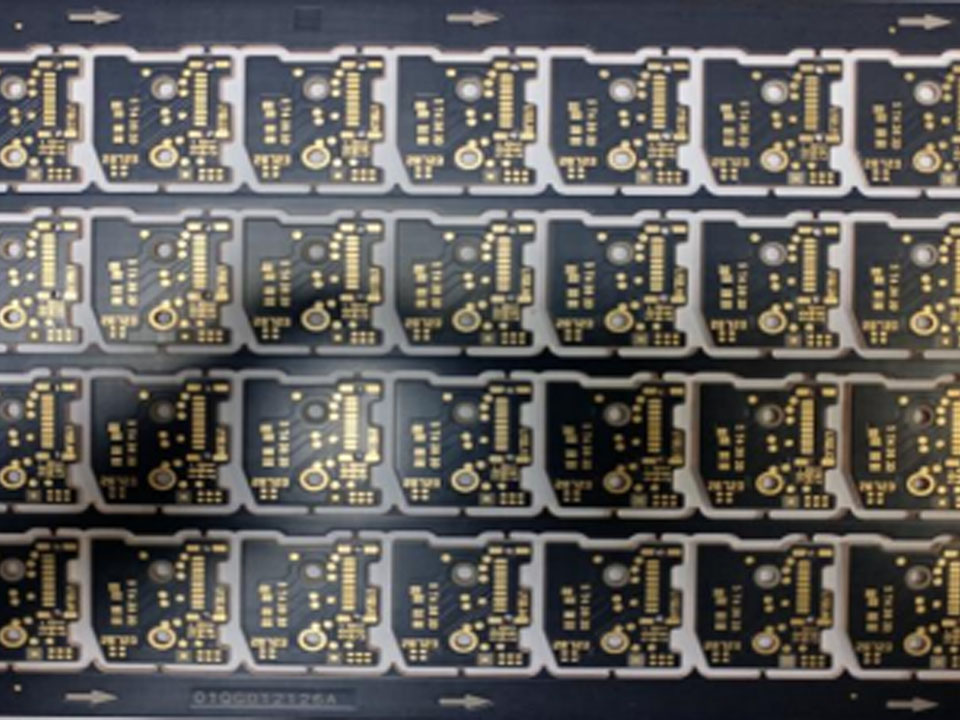

إذا كان تصميمك يحتاج أيضًا إلى توجيه نظيف، ومصفوفات وحدات قابلة للتكرار، وموضع ثقب مستقر، فستهتم بالتحكم في التصنيع بقدر اهتمامك بالتصنيف العازل. لهذا السبب عادةً ما تتحقق الفرق من المصنع من الإمكانيات قبل أن يقفلوا الكومة.
تعمل وحدات الطاقة مثل مترو أنفاق مزدحم في ساعة الذروة - تتراكم الحرارة بسرعة، وتؤدي عقبة واحدة إلى إفساد الرحلة. إذا أظهرت الكاميرا الحرارية نقاطًا ساخنة مركزة تحت وحدات MOSFET أو المنظمين أو مصابيح LED عالية التيار، فإن الانتقال من 1 وات إلى 2 وات يمكن أن تكون خطوة كبيرة. الانتقال من 2 وات إلى 4 وات يكون الأمر أكثر منطقية عندما تكون قد انتهيت بالفعل من الأساسيات: منطقة نحاسية صلبة، ووضع المكونات بذكاء، وتلامس جيد للتركيب مع مبدد الحرارة.
إذا كنت تقوم بتصميمات جاهزة للتسليم، فقم بإقران اختيار اللوحة مع تدفق عملية مستقر. هذا هو المكان الذي تجميع ثنائي الفينيل متعدد الكلور المسائل - خاصة بالنسبة للوسادات الحرارية والتحكم في الفراغات وإعادة التدفق المتناسق.
لا تحتاج إلى تقرير حراري من 40 صفحة لإجراء مكالمة قوية. ابدأ بالأعراض والقيود.
| العَرَض/ القيد الخاص بك | نوع البناء النموذجي | اختيار k عملي | سبب نجاحها | ما الذي ستشاهده بعد ذلك |
|---|---|---|---|---|
| “إنه دافئ، ولكنه يجتاز الاختبارات الأساسية” | مصابيح LED معتدلة، تصميم فسيح | 1W-2W | خيار قياسي، إمداد مستقر | التسطيح المتصاعد ومادة الواجهة |
| “نقطة ساخنة تحت مصابيح LEDs / بطاقة IC” | مصابيح LED كثيفة، برامج تشغيل مدمجة | 2 واط-3 واط | يسقط المقاومة العازلة حيث تؤلم | صب النحاس، والانتشار الحراري، وتصميم اللوحة |
| “كثافة الطاقة العالية + البيئة المحيطة القاسية” | السيارات، والخارجية، والصناعية | 3W-4W | هامش أكبر عند ضعف تدفق الهواء | التشبيك الميكانيكي، تلامس غرفة التبريد، الموثوقية |
| “لقد قمنا بالفعل بتحسين التخطيط بالفعل وما زلنا نفشل في النقع” | نحاس مضبوط + تركيب جيد | 4W | تحسين الميل الأخير داخل المكدس | التحقق من الصحة عن طريق كوبونات الاختبار/التوصيف الحراري |
المصدر (لا يوجد رابط خارجي): ممارسة تصميم IMS؛ سير عمل استكشاف الأخطاء وإصلاحها الحراري المستخدم في فرق أجهزة LED/ الطاقة.
يمكن أن يقول كلا اللوحين “3W”، ومع ذلك يتصرفان بشكل مختلف على مقعدك. لماذا؟
عندما يتحدث الموردون عن قياس الموصلية الحرارية للأنظمة العازلة، سترى غالبًا طرقًا معملية تتماشى مع معايير مثل ASTM D5470 (يُشار إليها عادةً لقياسات الواجهة الحرارية/السمك الداخلي). هذا مفيد، لكنه لا يحل محل التحقق من مستوى البناء على مستوى التركيب الدقيق.
إذا كنت تريد مفاجآت أقل، اصطف في وقت مبكر:
الكثير من الدراما الحرارية هي في الحقيقة دراما عملية: يبدو النموذج الأولي على ما يرام، ثم ينحرف البناء التجريبي ثم تبدأ العودة الميدانية.
الإصلاح ممل - لكنه يعمل:
إذا كنت تقوم بالتوريد للعلامات التجارية لمصنعي المعدات الأصلية أو خدمات إدارة المعدات الأصلية أو شركات التصميم والبناء أو المختبرات أو فرق الأجهزة سريعة الحركة، فإن هذا الاستقرار الشامل مهم بقدر أهمية النقاش حول “3W مقابل 4W”.
1W و2W و2W و3W و4W عادةً ما تصف الموصلية الحرارية للطبقة العازلة (W/m-K)، ويقلل k الأعلى من المقاومة الحرارية للعازل الكهربائي - مما يساعد على وصول الحرارة إلى قاعدة الألومنيوم بشكل أسرع، مما يحافظ على برودة مصابيح LED وأجزاء الطاقة عندما يكون التصميم والتركيب تحت السيطرة بالفعل.
