Sollte ich für flexible Schaltkreise RA- oder ED-Kupfer verwenden?

Wenn Sie schon einmal erlebt haben, dass ein Flexkabel nach ein paar Wochen im Einsatz direkt an der Biegung bricht, wissen Sie, dass dies keine “Nice-to-have”-Entscheidung ist. Auswahl von RA-Kupfer oder ED-Kupfer kann den Unterschied zwischen stabilen Sendungen und schmerzhaften RMA-Abbrüchen ausmachen.

Ich werde es praktisch halten. Sie erhalten die wichtigsten Kompromisse, reale Bau-Szenarien und eine Checkliste mit Spezifikationen, die Sie in Ihre Fertigungsunterlagen einfügen können.

RA-Kupfer vs. ED-Kupfer für flexible Schaltungen

Stellen Sie sich das folgendermaßen vor:

• RA (gewalztes geglühtes) Kupfer: gebaut für Biegen und wiederholtes Beugen. Das ist die sicherste Lösung für alles, was sich bewegt.
• ED (elektrolytisch abgeschiedenes) Kupfer: gebaut für Prozesskontrolle und Feinheiten. Es ist oft einfacher für enge Ätzarbeiten und kann eine solide Wahl sein, wenn sich die Flex nur während der Installation biegt.

Wenn Sie von einer China PCB B2B Fabrik die Quick-Turn-Prototyping, Serienfertigung und Montage unterstützen, werden in der Regel beide Optionen unter "Flexible Circuit Builds" angeboten - vor allem in OEM/ODM- und EMS-Workflows (DFM first, yield always). Sie können von der Website aus starten Hauptseite und leiten direkt in PCB-Fertigung oder PCB-Montage je nachdem, ob Sie Bare Flex oder schlüsselfertige PCBA benötigen.

Dynamische Biegelebensdauer und Biegezyklen

Wenn Ihr Flex sieht wiederholte Bewegung, behandeln Sie dies als “dynamische Biegung” und geben Sie der Ermüdungsfestigkeit den Vorrang.

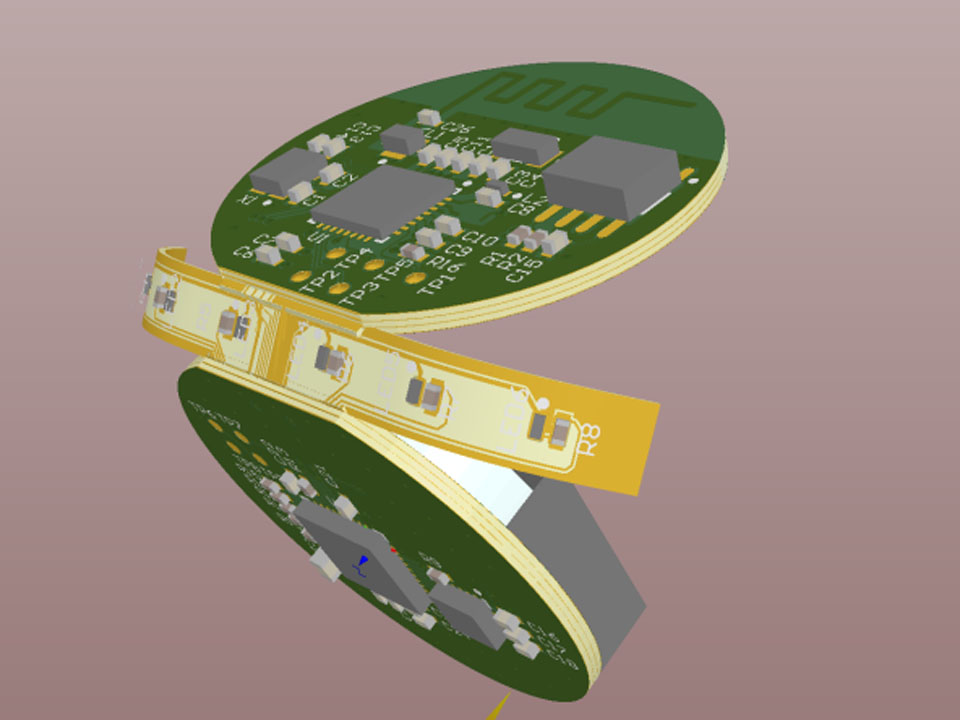

Typische dynamische Flex-Szenarien

• Flexibles Scharnier bei Faltprodukten
• Flexibles Kameramodul, das sich während der Fokussierung/Zoom-Mechanik bewegt
• Wearables mit konstanter Mikroverbiegung
• Robotik-Kabelketten (Schleppketten-Vibe, auch wenn sie winzig ist)

In diesen Fällen, RA-Kupfer gewinnt in der Regel, weil es zyklische Belastungen besser verträgt. ED kann bei leichten Bewegungen funktionieren, aber es ist wahrscheinlicher, dass es sich Rissentstehung am äußeren Biegeradius, wenn sich die Biegung wiederholt und der Radius eng wird.

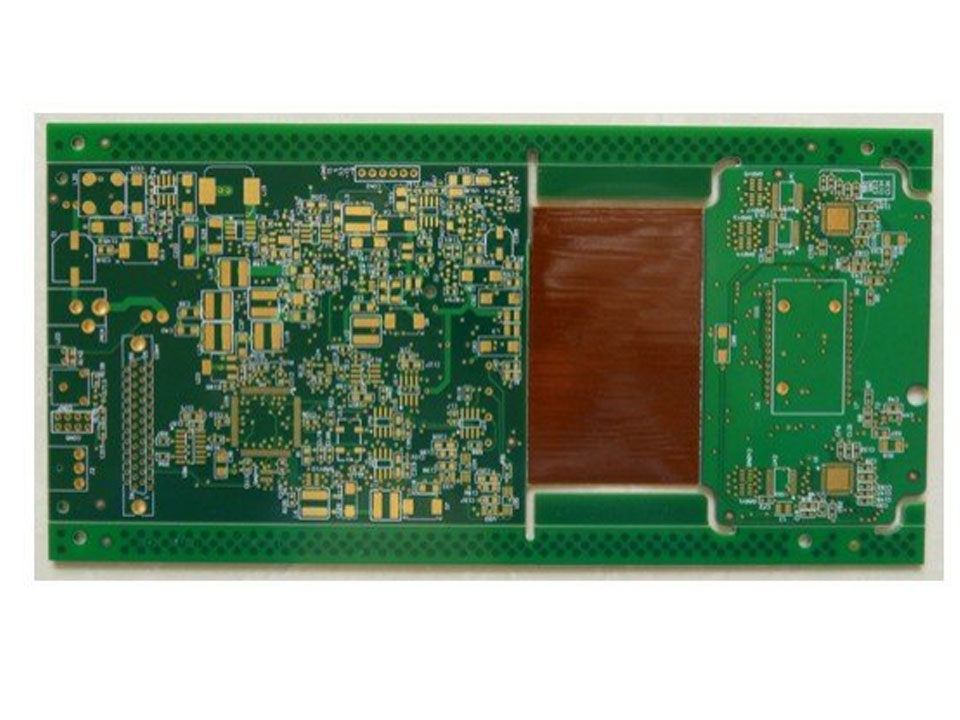

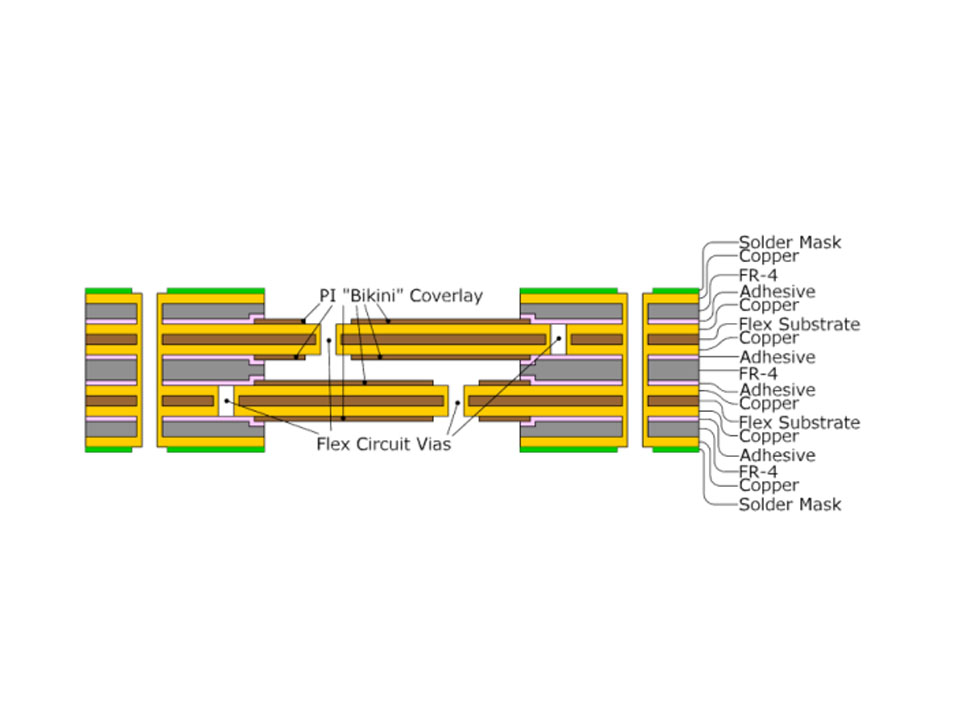

Wenn Ihr Produkt wie eine faltbare Struktur aussieht, sollten Sie sich eine starr-flexible Richtung wie starr-flexible Leiterplatte für faltbare Flexschaltungen damit Sie Stapel, Versteifungen und Biegezonen frühzeitig ausrichten können, bevor das Layout Sie einschränkt.

Kupferkornstruktur: gewalzt, geglüht und galvanisch abgeschieden

Das ist das “Warum”, das hinter der Kurvenleistung steht.

• RA-Kupfer wird mechanisch gewalzt und geglüht. Seine Struktur ist tendenziell “biegefreundlicher”, so dass es wiederholten Belastungen standhält, ohne so schnell zu versagen.
• ED-Kupfer aufplattiert ist. Es kann sich bei zyklischer Biegung spröder verhalten, vor allem in engen Radien, da mikroskopische Schwachstellen mit der Spannungsrichtung übereinstimmen können.

Sie müssen dies nicht in einen Metallurgiekurs verwandeln. Denken Sie einfach daran: Kornverhalten zeigt sich als Biegezuverlässigkeit. Wenn Ihr QA-Team immer wieder Fehler an der Biegelinie feststellt, ist der Wechsel zu RA oft der schnellste Weg, um das Ausbluten zu stoppen.

Ätzen, Feinlinienfähigkeit und Ertrag

Jetzt drehen Sie die Situation um.

Wenn Ihr Flex überwiegend statisch ist und Sie die feiner Strich / feiner Pitch, ED-Kupfer kann das Leben in der Produktion erleichtern, da es häufig die Reiniger-Ätzkontrolle.

Typische “etch-control-first”-Szenarien

• Dichte Steckverbinder-Fanouts an Flex-Tails
• Board-to-Board-Verbindungen mit geringem Abstand
• Kompakte Sensormodule mit Leitwegüberlastung

In diesen Builds, Ertrag wird zu Ihrem täglichen KPI. Sie legen Wert auf konsistente Linienkanten, vorhersehbare Unterschnitte und weniger offene/kurze Stellen am AOI.

Wenn es sich bei Ihrem Projekt eindeutig um eine Produktlinie für flexible Schaltkreise handelt (OEM-Geräte, Flex-Tails, FPC-Module), ist diese Seite genau das Richtige: Hersteller von kundenspezifischen flexiblen FPC-Leiterplatten für OEM-Geräte. Es ist eine gute Landing Page, um Materialbeschreibungen und DFM-Erwartungen abzustimmen, bevor Sie Gerbers freigeben.

Kupferoberflächenrauhigkeit und Hochfrequenzverlust

Wenn Sie Hochgeschwindigkeitssignale auf Flex leiten, wird Ihnen das wichtiger sein, als Sie denken.

• Raues Kupfer kann die Leitungsverlust bei höheren Frequenzen (der Skin-Effekt liebt keine zerklüfteten Oberflächen).
• Glatteres Kupfer trägt im Allgemeinen dazu bei, die Einfügungsdämpfung zu verringern.

Das heißt nicht, dass Sie immer RA wählen sollen. Es bedeutet, Sie sollten den Kupfertyp + die Rauhigkeitsklasse angeben wenn Signalintegrität wirklich wichtig ist. Andernfalls erhalten Sie das, was für den Standardfluss im Geschäft üblich ist, und Ihr Labor kann mehr Verluste verzeichnen, als Sie budgetiert haben.

Wenn Sie Entwürfe mit gemischten Technologien (starr, flexibel, RF, HDI) erstellen, ist es hilfreich, das gesamte Programm unter einem Fähigkeitsrahmen wie Fähigkeiten damit die Wahl des Kupfers nicht mit dem Rest des Stapels kollidiert.

Haftung, Schälfestigkeit und Zuverlässigkeit beim Reflow-Prozess

Flexible Schaltungen leben nicht in einem Vakuum. Sie durchlaufen Laminierungs-, Bohr-, Beschichtungs-, Löt-, Reflow- und manchmal raue thermische Zyklen.

Hier ist der praktische Aspekt:

• Wenn Ihre Konstruktion einen stärkeren mechanischen “Biss” in das Dielektrikum benötigt, lässt sich ED-Kupfer oft gut mit Adhäsionsstrategien kombinieren.
• Wenn es Ihnen in erster Linie auf die Biegeleistung ankommt, ist RA immer noch eine gute Wahl, aber Sie benötigen Prozesskontrollen, die die Schälfestigkeit schützen und das Risiko von Rissbildung verringern.

Wenn sich Käufer über “sich abhebende Pads” oder “seltsame Delams nach dem Reflow” beschweren, ist die Lösung selten nur Kupfer. Sie werden auch Klebstoffsysteme, Coverlay-Design, die Platzierung von Versteifungen und Ihr Reflow-Profilfenster in Betracht ziehen. Dennoch kann die Wahl des Kupfers den Ausschlag geben.

Für Kunden, die eine gleichbleibende Qualität bei der Auslieferung benötigen (OEM, EMS, Großhandel mit Chargen), sollten Sie dies mit der Qualität Ihres Lieferanten verknüpfen. Qualitätskontrolle Erwartungen frühzeitig zu erfüllen, damit Sie die Zuverlässigkeit nicht erst nach der Auslieferung beheben müssen.

Walzrichtung und Layout-Tipps für RA-Kupfer

Wenn Sie sich für RA-Kupfer entscheiden, ignorieren Sie nicht Walzrichtung. Dies ist eines jener stillen Details, die ein Leben zerstören können, wenn man es falsch macht.

DFM-freundliche Tipps

• Markieren Sie die Biegezonen deutlich (mechanische Ebene + Fab-Noten).
• Halten Sie Leiterbahnen möglichst aus dem Bereich der höchsten Belastung heraus (achsneutrales Denken).
• Vermeiden Sie scharfe Ecken und Spannungserhöhungen in der Nähe der Kurve.
• Bitten Sie Ihren Hersteller, die Kontrolle der Walzrichtung zu bestätigen, wenn die Lebensdauer der Biegung kritisch ist.

Wenn Sie die Kommunikation sauber halten wollen - insbesondere über Zeitzonen und mehrere Parteien hinweg - leiten Sie Fragen über einen einzigen Kanal wie kontaktieren Sie uns damit die Fertigungsnotizen, das Stack-up und die mechanischen Zeichnungen aufeinander abgestimmt bleiben.

Vergleichstabelle RA-Kupfer vs. ED-Kupfer

Schnelle Entscheidungsmatrix für OEM/ODM- und EMS-Einkäufer

Verwenden Sie dies, wenn Sie in einer Besprechung sind und jemand fragt: “Also... welches Kupfer nehmen wir?”

• Wählen Sie RA-Kupfer wenn: es sich häufig verbiegt, es sich eng verbiegt oder ein Versagen an der Biegung das Produkt zerstören würde (Rücksendung vor Ort, Garantieprobleme, Markenrisiko).
• Wählen Sie ED-Kupfer wenn: es meist statisch ist, Sie feine Merkmale benötigen und Ihnen ein reibungsloser Fertigungsablauf und ein stabiler Ertrag wichtig sind.
• Eskalieren Sie die Spezifikation wenn: es sich um eine Hochgeschwindigkeitsbearbeitung handelt oder die Biegezone neben einem dichten Routing liegt. In diesem Fall sollten Sie den Kupfertyp, das Rauheitsziel und die Regeln für die Biegezone in Ihren Fertigungsunterlagen angeben.

Wenn Sie einen umfassenderen Überblick über die Fertigungsmöglichkeiten (Prototypen, Serienfertigung, OEM/ODM und Montage) wünschen, finden Sie auf der Website Dienstleistungen Nabe ist eine saubere Ausgangsbasis.

So spezifizieren Sie RA- oder ED-Kupfer in Ihren Fertigungsunterlagen

Checkliste zum Kopieren und Einfügen:

• Staat RA-Kupfer oder ED-Kupfer explizit für die Flexschichten.
• Definieren Sie dynamische Flexibilität oder statische Flexibilität Verwendung.
• Biegezonen markieren und angeben Mindestbiegeradius (lassen Sie es nicht vage).
• Hinzufügen von Fräsregeln in Biegebereichen (Bahnrichtung, Abstand, Sperrungen).
• Rufen Sie alle Impedanzkontrolle oder Hochgeschwindigkeitsbeschränkungen.
• Spezifizieren Sie die Erwartungen in Bezug auf Inspektion und Zuverlässigkeit (AOI-Fokuszonen, Schälprüfungen, ggf. Biegeprüfung).
