Welches sind die häufigsten Fehler beim Entwurf von Prototypen, die zu Verzögerungen bei der Herstellung führen?

Verzögerungen bei Prototypen beginnen mit vermeidbaren Konstruktionsfehlern: unzureichende DFM/DFA, unklarer Stack-up, riskante Stücklisten und unordentliche Dateien. Korrigieren Sie diese Fehler frühzeitig, um schneller voranzukommen.

Die meisten Verzögerungen in der Fertigung sind nicht auf einen “großen Fehler” zurückzuführen. Sie sind das Ergebnis einer Kettenreaktion: ein überstürzter Prototyp, fehlende Herstellbarkeitsprüfungen, unklare Dateien und eine Stückliste, die auf einem Laptop gut aussieht, aber in der realen Lieferkette nicht funktioniert.

Wenn Sie ein OEM, ein Markeninhaber, ein EMS-Partner, ein Designhaus, ein Laborteam oder ein Startup-Unternehmen sind, das versucht, einen Liefertermin einzuhalten, haben Sie wahrscheinlich dieselbe Geschichte erlebt: Der Prototyp funktioniert, alle sind zufrieden, und dann wird die Massenproduktion zu einer Endlosschleife von DFM-Fragen, ECOs und Nachfertigungen.

Dieser Leitfaden schlüsselt die Häufigste Fehler beim Entwurf von Prototypen die die Herstellung, Montage und Rampe verlangsamen. Außerdem wird jeder Fehler mit praktischen Lösungen verknüpft, die Sie bei der Arbeit mit einem China PCB B2B Fabrik für schnelles Prototyping, stabile Serienproduktion und OEM/ODM-Lieferung wie MC PCB Co, Ltd..

Welches sind die häufigsten Fehler beim Entwurf von Prototypen, die zu Verzögerungen bei der Herstellung führen?

Fehler bei der Prototypenentwicklung, die den Zeitplan sprengen

Bevor wir in die Tiefe gehen, hier der Kerngedanke: Ihr Prototyp muss Wiederholbarkeit beweisen, nicht nur Funktionalität. Ein Board, das einmal bootet, ist schön. Ein Board, das sich über mehrere Chargen hinweg sauber aufbauen lässt, die Montage übersteht und jedes Mal den Test besteht, ist das, was den Zeitplan am Leben erhält.

Übersichtstabelle: Fehler, die zu Produktionsverzögerungen führen

Fehler beim Entwurf des PrototypsWas in der Fabrikhalle kaputt gehtTypischer VerzögerungsauslöserSchnelle Lösung, die tatsächlich funktioniert
Frühzeitiges Überspringen der DFMFertigungsausbeute, Bohr-/Etzgrenzen, ImpedanzkontrollfensterDFM-Schleife + Datei-RückspinFühren Sie eine DFM-Prüfung durch, bevor Sie Platinen bestellen; sichern Sie frühzeitig die Annahmen zum Stack-up
EDA ignorierenMontagezeit, Nacharbeitsrate, Durchsatz“Kann nicht platzieren / kann nicht löten / kann nicht prüfen” ProblemeValidierung von Pick-and-Place, Zugang zum Löten, Zugang zur Nacharbeit, Zugang zur Inspektion
Schwacher ToleranzstapelSitz des Steckers, Sitz des Gehäuses, Sitz des KühlkörpersMechanische Eingriffe + UmrüstenStack-up im ungünstigsten Fall bei kritischen Passungen, nicht nur “nominal”.”
Behandlung von Prototypen als serienreifDrift der Specs, unkontrollierte ECOsUmgestaltung in der SpätphaseTrennen Sie EVT/DVT/PVT-Ziele; frieren Sie ein, was Sie können, bevor Sie skalieren
Stücklistenrisiko (Teile aus einer Hand)Beschaffung, Konfektionierung, Line-Stop-RisikoÜberraschung mit langer VorlaufzeitFrühzeitige Entwicklung von Alternativen, Genehmigung von Ersatzstoffen, Vermeidung von Einhornteilen
Unvollständiges HerstellungspaketCAM-Fragen, Fehlkonstruktionen, SchrottHin- und hergehende KlärungEinreichen eines sauberen Fertigungs-/Baugruppenpakets mit Revisionskontrolle
Unklarer PCB-AufbauVerzug, ImpedanzfehlerVerzögerungen bei der StapelbestätigungStapelung, Materialien, Kupfergewichte, Impedanzziele schriftlich definieren
Keine Planung der VerkleidungSMT-Wirkungsgrad, NutzentrennungsschädenRe-Panel + Änderungen an den ArmaturenFrühzeitige Festlegung der Strategie für die Schalttafel, einschließlich Werkzeugschienen, Passermarken, Abtrennungsart
Die Teststrategie kommt zu spätGeringer Ertrag beim ersten BauFehlerbehebungsschleife + NacharbeitHinzufügen von Testpunkten, Definition des ICT/FCT-Ansatzes, Planung des Firmware-Flashflows

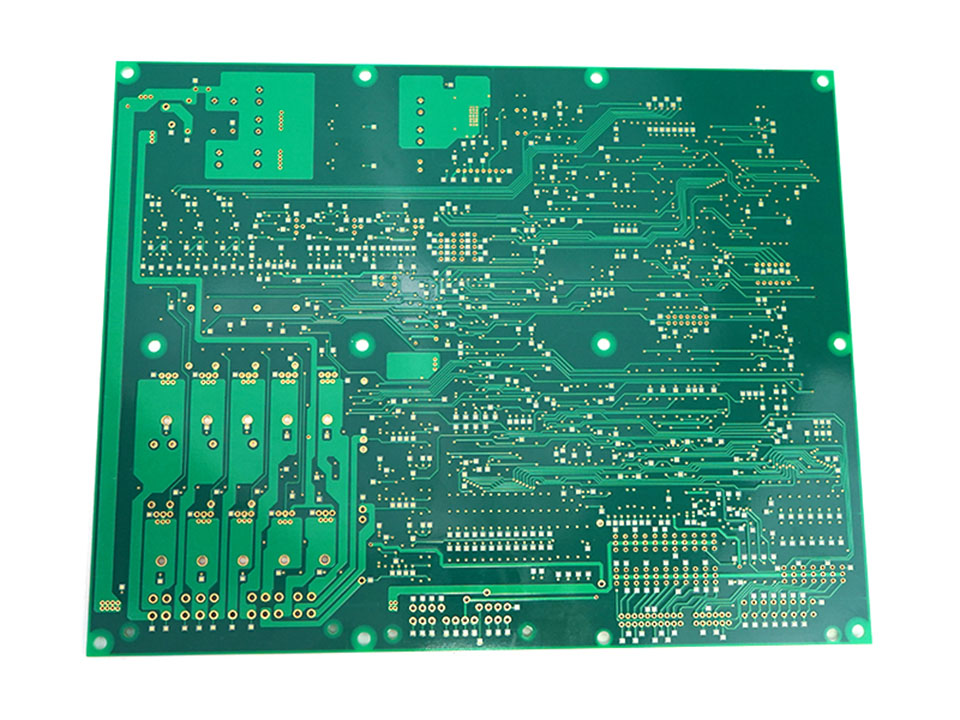

Welches sind die häufigsten Fehler beim Entwurf von Prototypen, die zu Verzögerungen bei der Herstellung führen?

DFM (Design for Manufacturing): der schnellste Weg zur Vermeidung einer erneuten Drehung

Frühzeitiges Überspringen der DFM

Viele Teams behandeln DFM wie ein “Nice-to-have”, das erst nach dem Funktionieren des Prototyps erfolgt. Das ist ein Irrtum. In der realen Produktion entscheidet das DFM darüber, ob Ihr Fertigungsunternehmen die Platine bauen kann. schnell und konsequent, oder ob sie die Fragen tagelang abprallen lassen werden.

Wie es im wirklichen Leben aussieht

  • Ihre HF-Platine benötigt eine Impedanzkontrolle, aber die Annahmen für den Stack-up sind nicht aufgeschrieben.
  • Ihre Fine-Pitch-BGA-Escapes sehen im CAD sauber aus, aber der Hersteller beachtet die Via-in-Pad-Regeln und den Abstand der Lötmaske.
  • Ihre Kupferbilanz ist ungleichmäßig, und der Verzug zeigt sich beim Reflow.

Was stattdessen zu tun ist

  • Treffen Sie Ihre Entscheidungen zum Stack-up frühzeitig (Materialien, Dicke, Kupfergewichte, Impedanzziele).
  • Behandeln Sie DFM-Fragen als Terminsicherung, nicht als “Fabriklärm”.”
  • Wenn Sie HDI- oder Fine-Pitch-Arbeiten durchführen, leiten Sie sie durch eine Erweiterte PCB Fähigkeitspfad vom ersten Tag an.

DFA (Design for Assembly): wo aus “funktioniert einmal” “baut jedes Mal” wird”

EDA ignorieren

DFA-Probleme treten nicht immer bei einem handgelöteten Prototyp auf. Sie treten auf, wenn die SMT-Technik mit hoher Geschwindigkeit arbeitet.

Übliche DFA-Fallen

  • Die Teile sind zu eng gepackt, so dass die Düse nicht frei ist oder nachgearbeitet werden muss.
  • Schlechte Konsistenz der Komponentenausrichtung (verlangsamt die Platzierung, erhöht die Fehlerquote).
  • Kein Platz für AOI-Sichtbarkeit an den Verbindungen.
  • Ungleiche thermische Masse, die Grabsteinbildung oder kalte Fugen verursacht.

Praktische Lösung

  • Bauen Sie Ihr Layout mit Blick auf die Montagelinie: Zugang zur Bestückung, Zugang zur Prüfung und Zugang zur Nacharbeit.
  • Wenn Sie sich für eine schlüsselfertige Lösung entscheiden, sollten Sie sich frühzeitig mit einem PCB-Montage Partner, so dass die DFM/DFA-Rückmeldung erfolgt, bevor Sie Platten schneiden.

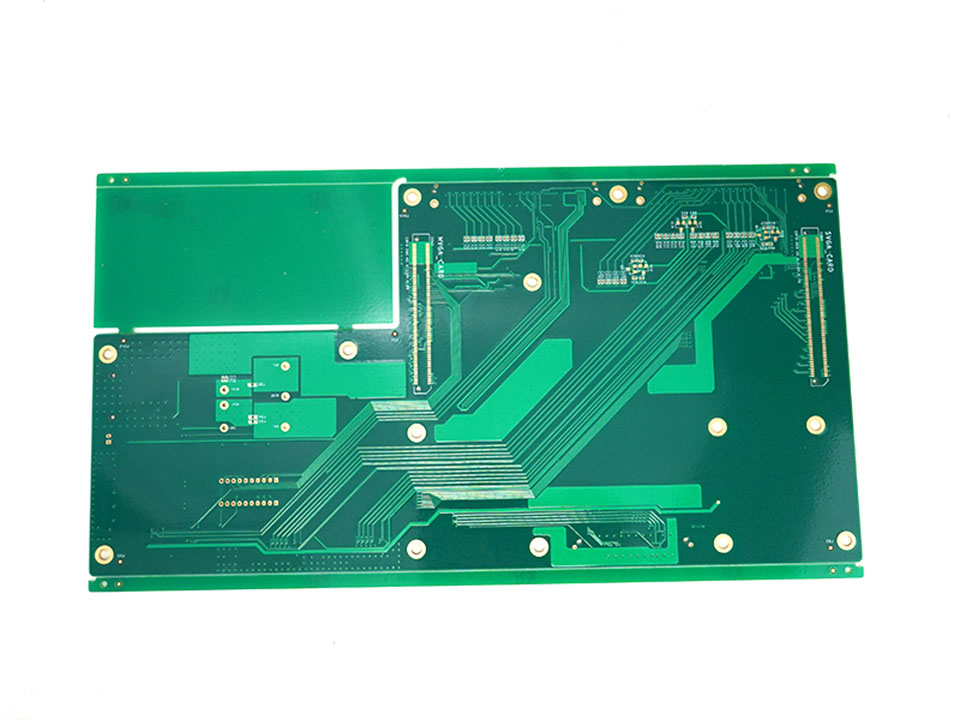

Welches sind die häufigsten Fehler beim Entwurf von Prototypen, die zu Verzögerungen bei der Herstellung führen?

Stau im Toleranzbereich: der stille Zeitplan-Killer

Schwacher Toleranzstapel

Toleranzprobleme fühlen sich “klein” an, bis man auf einen Stecker stößt, der nicht passt, auf eine Platine, die nicht flach sitzt, oder auf Montagelöcher, die nicht mit dem Gehäuse übereinstimmen.

Wo es am stärksten trifft

  • Passung von Platte zu Gehäuse
  • Anschlussausrichtung (USB, HDMI, Board-to-Board Mezzanine)
  • Kühlkörper, Wärmeleitpads und Abstandshalter
  • Starrflexible Biegezonen und Sperrungen

Was ist zu tun?

  • Identifizieren Sie “passgenaue” Merkmale und führen Sie ein Worst-Case-Stack-up durch.
  • Verlassen Sie sich nicht auf Nennmaße oder “das sollte schon gehen”.”
  • Wenn Sie starr-flexible oder flexible Kabel bauen, sollten Sie die Fertigungseinschränkungen frühzeitig erkennen, nicht erst nach der EVT.

Prototyp vs. Produktion: unterschiedliche Ziele, unterschiedliche Regeln

Behandlung von Prototypen als serienreif

Bei einem Prototyp werden häufig Abkürzungen verwendet: manuelle Montage, einmalige Reparaturen, Spezialteile oder “vorübergehende” Verkabelung. Das ist normal. Der Fehler passiert, wenn das Team vergisst, vor der Rampe den Modus zu wechseln.

Ein reales Szenario Eine Steuerplatine besteht die Tests auf dem Prüfstand, doch dann kommt die erste Testserie mit uneinheitlichen Lötstellen in den Bereichen mit hoher Temperatur zurück. Das Layout war nicht für einen wiederholbaren Reflow-Prozess ausgelegt, und das Team beginnt mit Flickarbeiten, anstatt das Design zu überarbeiten. Jetzt haben Sie eine Terminverschiebung und ein Ertragsproblem.

Was ist zu tun?

  • Legen Sie eine klare Bauabsicht fest: EVT beweist Funktion, DVT beweist Robustheit, PVT beweist Produktionsfluss.
  • Frieren Sie ein, was Sie können, bevor Sie skalieren. Ständiger ECO-Wechsel zerstört den Schwung.
  • Verwenden Sie einen stabilen PCB-Fertigung Fluss und sperren Sie die Revisionskontrolle mit Ihrem Werk.

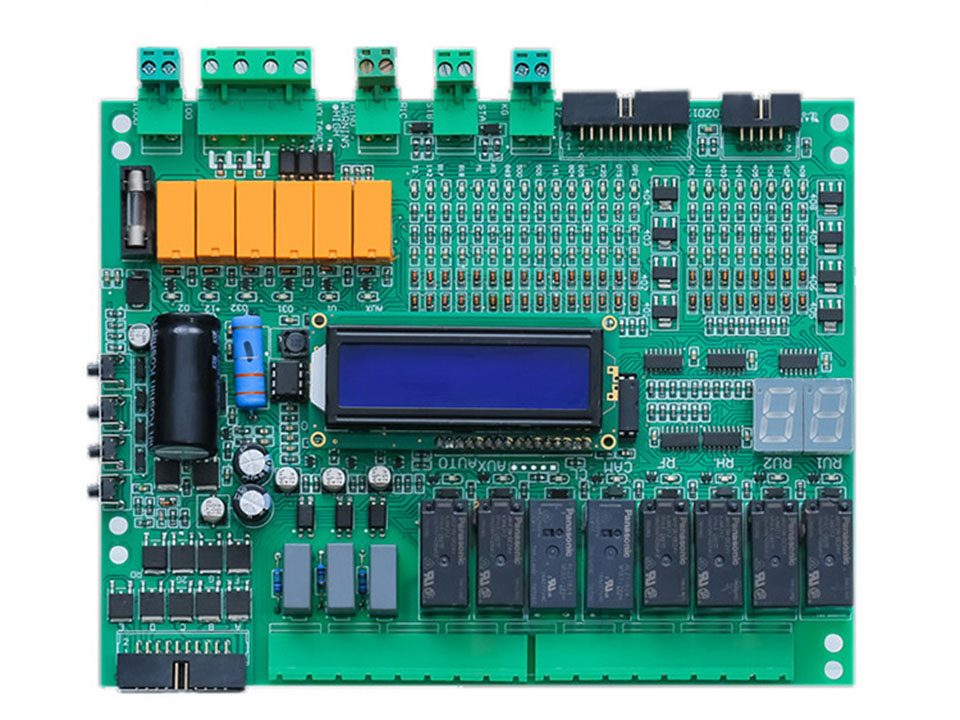

Welches sind die häufigsten Fehler beim Entwurf von Prototypen, die zu Verzögerungen bei der Herstellung führen?

Stücklistenrisiko: “Zeilenstopp” beginnt in Ihrer Stückliste

Stücklistenrisiko (Teile aus einer Hand)

Sie können keine Platinen versenden, die Sie nicht zusammenbauen können. Das Stücklistenrisiko wird in der Serienfertigung und bei Großhandelsaufträgen brutal, insbesondere bei OEM/ODM-Programmen.

Rote Fahnen

  • Komponenten aus einer Hand, ohne genehmigte Alternativen
  • Risiko am Lebensende, das Sie nicht erfasst haben
  • Fußabdrücke, die nur zu einer exakten Verpackungsvariante passen
  • “Nur-Prototyp”-Teile, die sich in die Stückliste für die Veröffentlichung eingeschlichen haben

Was ist zu tun?

  • Schaffen Sie frühzeitig Alternativen, und qualifizieren Sie Ersatzleute, bevor Sie sie brauchen.
  • Verwenden Sie Fußabdrücke, die nach Möglichkeit sichere zweite Quellen unterstützen.
  • Stimmen Sie Ihre Beschaffungsstrategie mit Ihrem Produktionspartner ab, insbesondere wenn Sie große Mengen einkaufen.

Dokumentation und Revisionskontrolle: Keine Tage mehr für vermeidbare Fragen verlieren

Unvollständiges Herstellungspaket

Verzögerungen in der Fertigung sind oft auf einfache Lücken zurückzuführen: fehlende Bohrdateien, unklare Notizen, nicht übereinstimmende Stücklistenreferenzen oder Montagezeichnungen, die nicht mit den Gerbers übereinstimmen.

Wie “gut” aussieht

  • Gerber + Bohrdateien + Netzliste (nach Bedarf)
  • Hinweise zur Herstellung: Stapelung, Impedanzziele, Oberflächengüte, kontrollierte Toleranzen
  • Montagepaket: Stückliste mit MPNs, Schwerpunktdatei, Montagezeichnung, Polaritätsmarkierungen, Programmierhinweise
  • Klare Benennung der Revisionen (kein “final_v7_really_final”)

Wenn Sie weniger E-Mail-Schleifen wünschen, behandeln Sie Ihr Veröffentlichungspaket wie ein Produkt, nicht wie einen Anhang.

Leiterplattenaufbau, Impedanzkontrolle und Kupferbalance: Wo sich Verzögerungen auf der Leiterplatte verstecken

Unklarer PCB-Aufbau

Bei Hochgeschwindigkeits-, HF- oder dichten Multilayer-Leiterplatten ist der Stapelaufbau kein optionales Detail. Er ist die Grundlage.

Warum sie die Produktion verzögert

  • Das Werk kann die Impedanz nicht bestätigen, ohne dass ein definierter Stack-up vorliegt.
  • Materialverfügbarkeit oder Dickenbeschränkungen können Nacharbeit erzwingen.
  • Ungewuchtetes Kupfer kann zu Verzug führen, der Montagefehler und Nacharbeit verursacht.

Was ist zu tun?

  • Geben Sie Stapelung, Materialien, Kupfergewichte und Impedanzziele klar an.
  • Wenn Ihr Bauvorhaben eine erweiterte Steuerung erfordert (HDI, Fine Pitch, RF), sollten Sie es durch die Kapazitätsplanung leiten und die richtige Leiterplattentechnologie im Voraus über Ihre Fähigkeiten Hinweis.

Verkleidung und Nutzentrennung: Lassen Sie sich die SMT-Effizienz nicht durch ein “kleines Detail” verderben

Keine Planung der Verkleidung

Die Plattenstrategie wirkt sich auf den Durchsatz, die Handhabung, die AOI und sogar auf die Zuverlässigkeit im Feld aus (schlechte Abdeckungen können zu Rissen in den Verbindungen führen).

Häufige Fehler

  • Keine Werkzeugschienen, daher Schwierigkeiten bei der Montage mit Förderbändern und Klammern
  • Schwache Referenzwertstrategie
  • Schlechte Losbrechmethode (Spannungsschäden in der Nähe von Steckern oder BGAs)
  • Nichtberücksichtigung der Prüfung und Programmierung von Platinen auf dem Bedienfeld

Was ist zu tun?

  • Entscheiden Sie sich frühzeitig für die Größe der Platte und die Art der Abtrennung.
  • Platzieren Sie globale und lokale Passermarken unter Berücksichtigung des realen Montageflusses.
  • Halten Sie Sperrzonen um Mäusebisse/-schnitte in der Nähe empfindlicher Teile ein.

Qualitätskontrolle und termingerechte Lieferung: frühzeitiger Aufbau des “Handschlags” in der Fabrik

Qualität ist nicht nur Inspektion. Es geht darum, wie Sie die Arbeit entwerfen, dokumentieren und weitergeben, damit die Produktion nicht ins Stocken gerät.

Wenn Sie OEM/ODM- oder Großhandelschargen herstellen, brauchen Sie einen Partner, der Sie unterstützt:

  • schnelles Prototyping
  • stabile Massenproduktion
  • konsequente QC-Gates
  • pünktliche Lieferung weltweit

Das ist genau das Versprechen, das hinter Qualität und die werksseitige Prozesskontrolle, was besonders wichtig ist, wenn Sie über einige wenige Prototypen hinausgehen.

Praktische Checkliste für Herstellungsverzögerungen für OEM/ODM und Loskäufer

Nutzen Sie dies als schnellen Bauch-Check, bevor Sie Dateien freigeben.

Schlüsselwörter der Freigabe-Checkliste: DFM, DFA, Stack-up, BOM, Test

BereichFragen, die Verzögerungen verhindern
DFMHaben Sie Stapelung, Impedanzziele, Kupfergewichte und Oberflächenbeschaffenheit definiert?
EDAKann SMT das Design ohne Hacks platzieren, löten, prüfen und nachbearbeiten?
ToleranzstapelHaben Sie überprüft, ob Stecker/Gehäuse/Kühlkörper im schlimmsten Fall passen?
STÜCKLISTEHaben Sie Alternativen für riskante Teile und Footprints, die eine Substitution ermöglichen?
DokumentationSind die Dateien von fab + assembly vollständig, konsistent und revisionssicher?
VerkleidungHaben Sie Werkzeugschienen, Passermarken, Abtrennung und Test-/Programmablauf geplant?
TestHaben Sie Testpunkte, einen Blitzplan und einen definierten ICT/FCT-Ansatz?

Wenn Sie bereit sind, die Verantwortung abzugeben, weisen Sie Ihrem Team den richtigen Weg zur Produktion:

  • Beginnen Sie mit Ihrem Produkte Umfang, um die Art und Komplexität der Platte anzupassen.
  • Wenn Sie einen sauberen Prozess vom Prototyp bis zur Serienreife benötigen, sollten Sie einen One-Stop-Flow verwenden, der Ihren Produktionsabsichten und Mengenzielen entspricht.

Wenn Sie weniger Überraschungen erleben wollen, ist es am einfachsten, Ihre Fabrik frühzeitig einzubeziehen, solange Änderungen noch billig und schnell sind. Für die Projektaufnahme und technische Fragen sollten Sie den schnellsten Weg wählen: Kontakt.
