Welche Oberflächenbeschaffenheit eignet sich am besten für Fine-Pitch-BGA-Bauteile?

Wenn Sie eine Fine-Pitch-BGA-Platine bauen, brauchen Sie kein “Fancier”. Sie brauchen flach, sauber und vorhersehbar. Fine Pitch verzeiht keine Unebenheiten in der Oberfläche, Oxidation auf den Pads oder ein enges Lötbarkeitsfenster. Eine falsche Wahl kann Ihren ersten SMT-Lauf in eine Rework-Schleife mit Röntgen-Warteschlangen, Head-in-Pillow-Verdächtigen und Ertragseinbußen verwandeln.

Dies ist genau der Grund, warum ein China PCB B2B Fabrik: schnelles Prototyping, zuverlässige Montage wie bei uns ist die Diskussion über das Oberflächenfinish an reale Produktionsergebnisse gebunden, nicht an Broschüren. Beginnen Sie auf der Homepage, wenn Sie sich ein vollständiges Bild davon machen wollen, wie wir Quick-Turn-, Volumen- und OEM/ODM-Workflows unterstützen: China PCB B2B Fabrik: schnelles Prototyping, zuverlässige Montage.

Oberflächenbeschaffenheit von Fine-Pitch-BGAs: Worauf es wirklich ankommt

Bei Fine-Pitch-BGAs ist die Wahl der Oberflächenbeschaffenheit im Grunde ein Kampf zwischen drei Prioritäten:

• Ebenheit: flachere Pads helfen den Lötkugeln, gleichmäßig zu kollabieren und reduzieren Öffnungen/Überbrückungen.
• Schutz des Pads: Sie wollen Pads, die auch nach Versand, Lagerung und Handhabung lötbar bleiben.
• Prozess-Stabilität: Die Oberfläche muss sich über alle Platten, Lose und Zeiträume hinweg gleich verhalten.

In der Praxis hängt die “beste” Ausführung davon ab, was Ihnen am meisten schadet: frühes NPI-Risiko, lange Vorlaufzeiten, mehrere Reflow-Durchgänge oder enge Kostenziele.

Wenn Sie Feinraster-HDI-Leiterplattenherstellung, Die Entscheidung über das Finish sollte neben dem Stackup, dem Microvia-Plan und der Maskenstrategie stehen. Hier ist ein relevantes internes Beispiel: Feinraster-HDI-Leiterplattenherstellung.

Planarität für Fine-Pitch-BGA

Die Planarität ist der eigentliche Knackpunkt. Eine feine Teilung bedeutet kleinere Kugeln, einen geringeren Abstand und weniger Spielraum für die Paste. Ein Finish, das “Hügel und Täler” hinterlässt, kann Sie in die Enge treiben:

• Ungleichmäßige Benetzung und inkonsistenter Zusammenbruch
• Überbrückung zwischen benachbarten Pads
• Zufälliges Öffnen die sich nur unter Röntgenstrahlen zeigen (und Ihr Vertrauen in den gesamten Lauf ruinieren)

Das Gespräch über das Ziel ist also zunächst ein Gespräch über die Planarität.

ENIG für Fine-Pitch BGA

ENIG (Chemisch Nickel / Chemisch Gold) bleibt aus gutem Grund beliebt: Es ist Wohnung und es schützt Kupfer gut. Für viele Fine-Pitch-BGAs - insbesondere wenn Sie Leiterplatten grenzüberschreitend versenden oder Lagerbestände halten - ist ENIG die “sichere” Standardoption.

Schwarzes-Peter-Risiko bei ENIG

Auch bei ENIG gibt es eine Produktionswahrheit: der Nickelprozess muss kontrolliert werden. Wenn die chemische Zusammensetzung der Nickelschicht abweicht, kann es zu den klassischen “Black Pad”-Fehlern kommen (spröde intermetallische Grenzfläche, schlechte Benetzung, unzuverlässige Verbindungen). Das lässt sich bei der Montage nicht beheben. Sie verhindern es durch eine strenge Prozesskontrolle und Eingangsprüfungen.

Wenn Sie ENIG ohne Überraschungen haben wollen, stimmen Sie es mit den Vorgaben Ihres Lieferanten ab. Qualitätskontrolle Plan und Prüfablauf (AOI + Dickenprüfungen + Prozessprotokolle). So sehen wir das Ganze: Qualitätskontrolle.

Wann ENIG am sinnvollsten ist

• BGAs im Abstand von 0,4-0,5 mm, wo Sie wollen vorhersehbare Koplanarität
• Platten, die vor dem SMT-Verfahren transportiert oder gelagert werden (längere Haltbarkeitserwartungen)
• Bauwerke mit gemischter Technologie, bei denen die Ebenheit die Schablonenleistung und die Gleichmäßigkeit der Verbindungen unterstützt

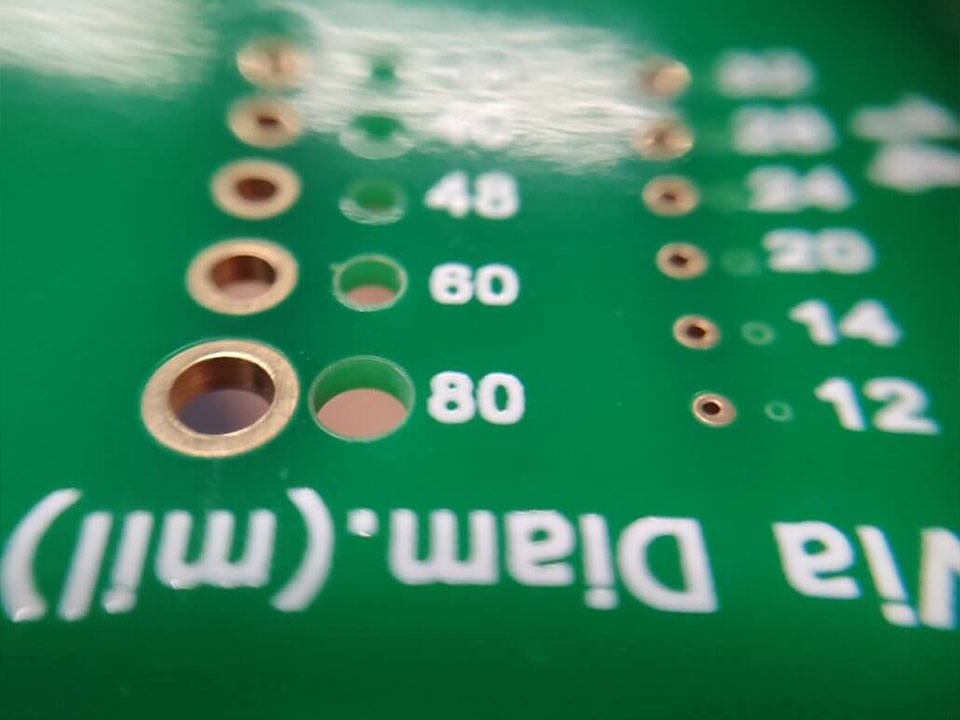

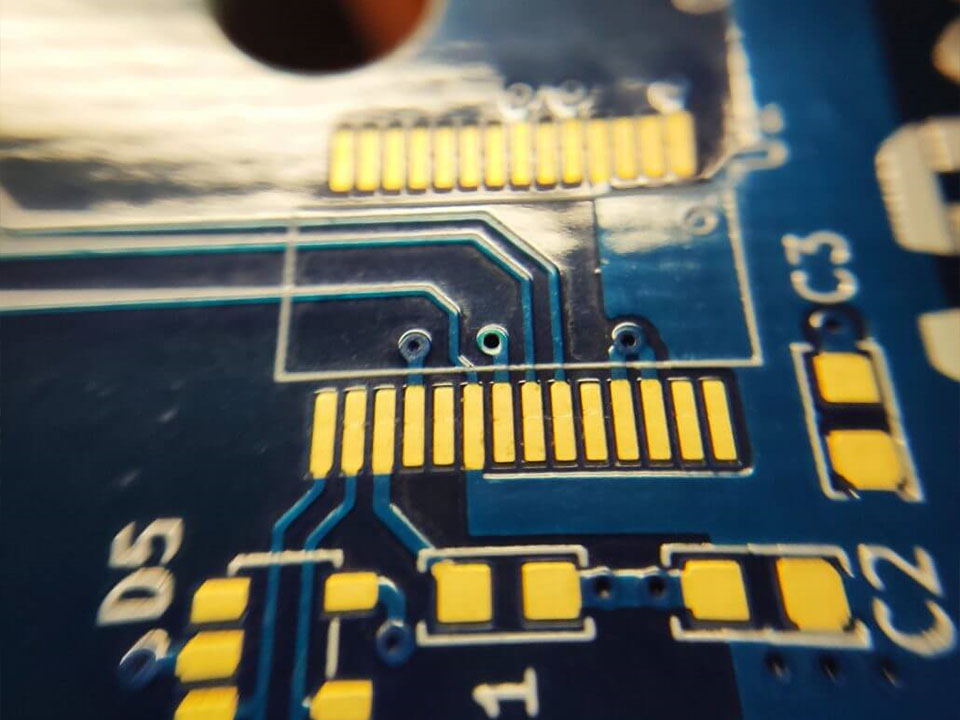

Wenn Sie eine interne Produktseite sehen wollen, die dem Szenario entspricht (goldfarbene Pads, mehrschichtige Leistung), sehen Sie nach: ENIG-Pads.

ENEPIG für Fine-Pitch BGA

ENEPIG fügt Palladium zwischen Nickel und Gold hinzu. In der Praxis wählen die Menschen ENEPIG, wenn sie mehr Spielraum für Zuverlässigkeit oder sie müssen mit speziellen Montageabläufen kompatibel sein (z. B. bestimmte Anforderungen an die Verklebung oder gemischte Endbearbeitung).

ENEPIG ist oft teurer und wird nicht in jeder Lieferkette mit dem gleichen Reifegrad eingesetzt. Es ist also nicht “standardmäßig besser”. Es ist besser, wenn Ihr Produktrisikoprofil es erfordert.

Wann ENEPIG die Mehrkosten wert ist

• Hochzuverlässige Gebäude, die sich keine Rücksendungen leisten können
• Programme, bei denen das Abnahmeverfahren Ihres Kunden streng ist (FAI, Audits, Rückverfolgbarkeit)
• Gebäude, die routinemäßig rauen Umgebungen ausgesetzt sind oder eine lange Nutzungsdauer haben

Chemisch Silber für Fine-Pitch BGA

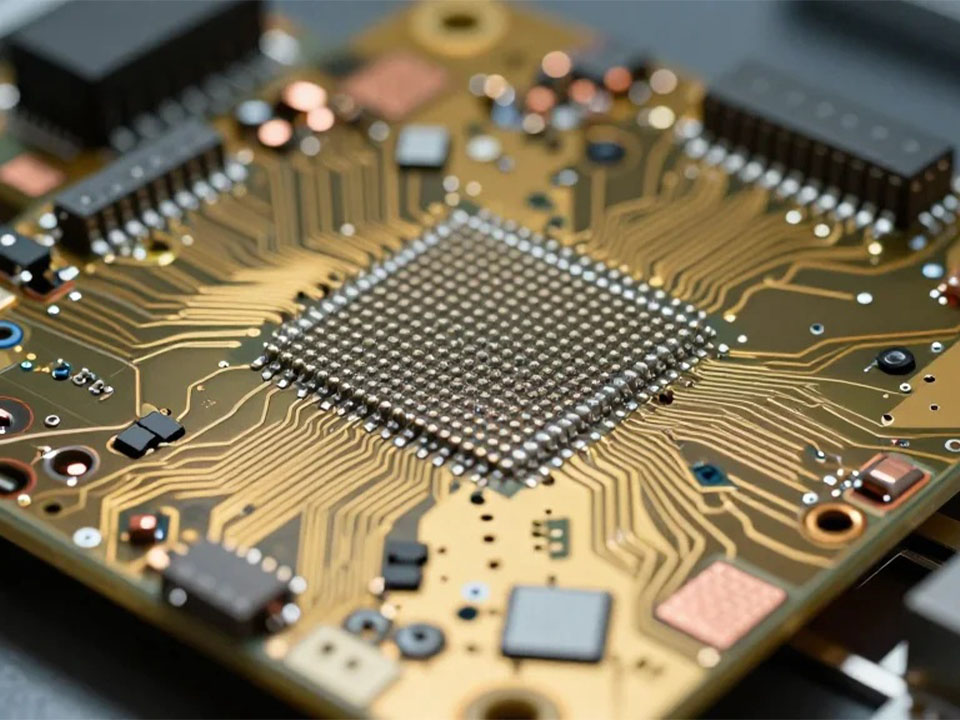

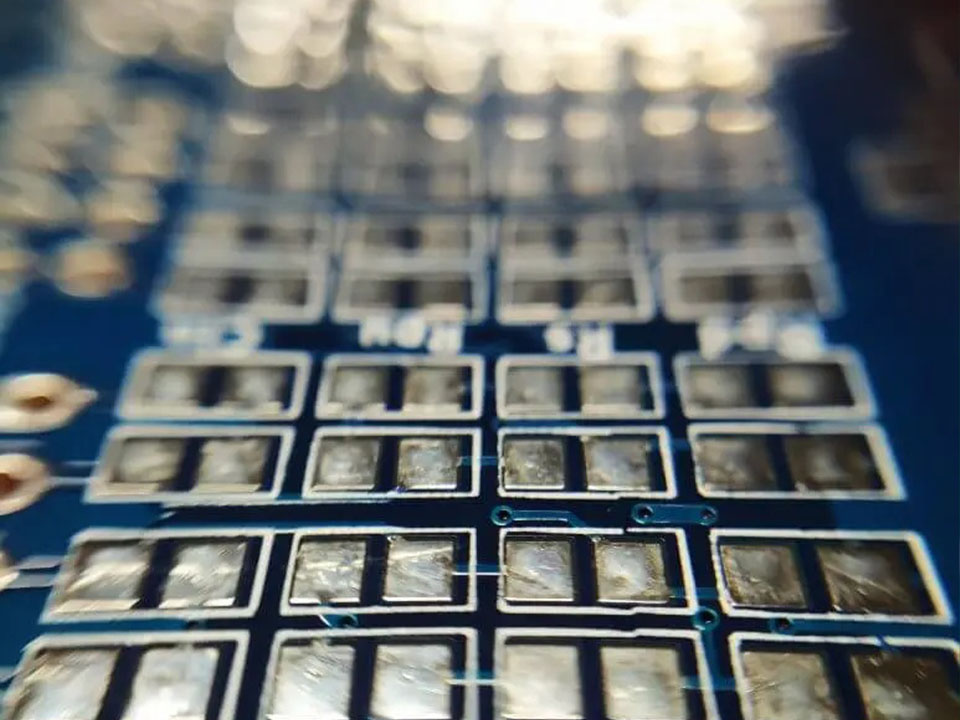

Immersionssilber (ImAg) kann eine gute Wahl für feine Pitch sein, weil es sehr flach. Außerdem kann es im Vergleich zu ENIG kostenfreundlich sein. Der Nachteil ist Handhabung und Kontaminationsempfindlichkeit.

Wenn Sie schon einmal die Erfahrung gemacht haben: “Sieht gut aus, lässt sich aber schlecht löten”, dann kann Silber ein Teil dieser Geschichte sein, wenn Lagerung und Verpackung nicht sorgfältig sind. Fingerabdrücke, Schwefelexposition und schlampige Verpackung können das Lötbarkeitsfenster schnell einengen.

Wo Immersionssilber gut passt

• NPI-Bauten, bei denen Sie Flachheit benötigen, aber die Kosten im Griff haben wollen
• Fast-Turn-Programme, bei denen die Leiterplatten direkt zur SMT gehen und nicht in ein Lager
• Teams, die bereits strenge Verpackungsregeln anwenden (Vakuumverpackung, Trockenmittel, kontrollierte Handhabung)

Tauchverzinnung für Fine-Pitch-BGA

Chemisch hergestelltes Zinn (ImSn) ist ebenfalls flach und kann feine Geometrien unterstützen. Der Haken an der Sache ist, dass Zinn in der Regel strengere Kontrollen erfordert:

• Speicherfenster
• Handhabung
• Prozesskompatibilität (einschließlich Bedenken wie Zinnwhisker in einigen Kontexten)

Wenn Ihr Programm über eine disziplinierte Logistik verfügt und Sie die Platten nicht über längere Zeiträume abstellen, kann die Tauchverzinnung funktionieren. Wenn Ihr Programm chaotisch ist - abgestellte Platten, Nachbearbeitungszyklen, ungeplante Verzögerungen - kann dies zu einem Problem werden.

OSP für Fine-Pitch BGA

OSP (Organic Solderability Preservative) ist sehr flach und in der Regel geringe Kosten. Es ist großartig, wenn die Leiterplatte schnell von der Fertigung zu SMT geht. Aber OSP kann empfindlich sein:

• Mehrere Reflow-Zyklen
• Aggressive Handhabung oder Abnutzung
• Lange Lagerung vor der Montage

Mehrere Reflow-Zyklen und OSP

Bei Fine-Pitch-BGA-Bauteilen kommt es häufig zu mehr als einem Wärmevorgang: primärer Reflow, selektive Nacharbeit, vielleicht ein zweiter Durchgang für oben/unten. Wenn Sie mehrere Reflowvorgänge oder eine längere Montagezeit erwarten, kann OSP Ihre Marge verringern.

OSP glänzt in einer disziplinierten, schnelllebigen Produktion. Es verzeiht weniger, wenn der Zeitplan nicht eingehalten wird.

Bleifreies HASL und Fine-Pitch-Grenzwerte

Bleifreies HASL (Hot Air Solder Leveling) kann robust und kosteneffizient sein, ist aber in der Regel nicht die erste Wahl für BGAs mit kleinem Pitch, da es nicht die flachste Oberfläche ist. Bei größeren Abständen kann es erfolgreich eingesetzt werden, aber sobald sich der Abstand verengt, kann HASL das Risiko von Überbrückungen und Abweichungen erhöhen.

Wenn Ihr Design grenzwertig ist, kann HASL zu einem “es funktioniert, bis es nicht mehr funktioniert” werden, insbesondere über verschiedene Plattenbereiche hinweg.

Hier ist eine interne HASL-Beispielseite für den Kontext: bleifreie HASL-Oberfläche.

Vergleichstabelle der Oberflächengüte für Fine-Pitch-BGA

Schnellauswahl-Checkliste für OEM und EMS

Wenn Sie ein OEM, ein Markeninhaber, ein EMS oder ein Designunternehmen sind, das schnell ein Finish abschließen will, können Sie dies als praktische Abkürzung nutzen:

• Teilung ≤ 0,5 mm: Standardwert für ENIG es sei denn, Ihr Versammlungsablauf sieht etwas anderes vor.
• Hohe Zuverlässigkeit / rauer Einsatz: überlegen ENEPIG, besonders dann, wenn die Kosten für einen Feldausfall brutal sind.
• Kostendruck + schnelle SMT-Durchlaufzeit: ImAg oder OSP kann funktionieren, wenn die Logistik stimmt.
• Mehrfacher Reflow oder unvorhersehbarer Zeitplan: Vermeiden Sie Ausführungen mit kurzen Zeitfenstern (oft OSP/ImSn), es sei denn, Ihr Prozess ist diszipliniert.
• Wenn Sie von HASL in Versuchung geführt werden: Überprüfen Sie zuerst den Pitch, die Schablonenstrategie und die Feinheitstoleranz.

Und betrachten Sie die Oberflächenbeschaffenheit nicht als eine alleinige Entscheidung. Verknüpfen Sie sie mit dem gesamten Bauprozess: Pad-Design, Definition der Lötmaske, Via-in-Pad-Entscheidungen, Schablonenöffnung, Pastentyp und Reflow-Profil. So verhindern Sie “mysteriöse Defekte”.”

Wenn Sie ein einziges Team für die PCB-Fertigung + PCB-Montage unter einem einzigen Qualitätssystem (damit die Entscheidungen über die Endfertigung mit der Realität der SMT-Linie übereinstimmen), beginnen Sie hier: PCB-Fertigung und PCB-Montage. Bei HDI und feiner Geometrie hilft es auch, sich frühzeitig an Fähigkeitsgrenzen und DFM-Regeln zu orientieren: HDI-Fähigkeiten.
