Découvrez comment le poids du cuivre modifie la propagation de la chaleur des MCPCB, la perte I²R et les limites DFM. Apprenez quand un cuivre plus épais est utile et quand le diélectrique régit les températures.
Si vous utilisez un circuit imprimé à âme métallique (MCPCB / IMS) pour des DEL, des modules de puissance ou des commandes de moteur, le poids du cuivre est l'un des premiers paramètres à prendre en compte. C'est simple : un cuivre plus épais doit être plus froid, n'est-ce pas ? Parfois, oui. Parfois, cela fait à peine bouger l'aiguille parce que le véritable goulot d'étranglement se trouve ailleurs dans l'empilement thermique.
Ce guide explique ce que le poids du cuivre change réellement sur les cartes à noyau métallique, quand il est utile et quand vous devriez vous concentrer sur d'autres parties de la construction. Pour les constructions rapides et les productions OEM/ODM en volume, vous verrez également ce qu'il faut signaler pour la DFM afin de ne pas vous retrouver bloqué dans des allers-retours. Vous pouvez également consulter notre Usine chinoise de PCB B2B pour un prototypage rapide, une production de masse et des flux de travail d'assemblage qui s'adaptent aux équipes des EMS et des marques.
Le poids du cuivre correspond généralement à des onces par pied carré (oz/ft²). En termes simples :
Sur un MCPCB, le poids du cuivre affecte propagation de la chaleur dans la couche de cuivre et perte électrique (I²R). Mais il ne corrige pas automatiquement flux de chaleur à travers l'épaisseur dans la base métallique.
Un MCPCB est en fait un sandwich thermique :
Voici la réalité : le la couche diélectrique domine souvent la résistance thermique. Si ce diélectrique a une conductivité thermique modeste ou s'il est trop épais, vous pouvez empiler plus de cuivre et voir votre température de jonction rester obstinément élevée.
Il faut donc considérer le poids du cuivre comme un Amélioration de l'épandeur, Il ne s'agit pas d'un raccourci magique “de la chaleur au dissipateur”.
Si votre projet nécessite la construction d'un IMS/MCPCB, commencez d'abord par les matériaux et les procédés - nos Capacités donne un aperçu rapide de ce qui peut être contrôlé dans l'empilement, et notre page Qualité montre comment nous assurons la cohérence d'un prototype à l'autre.
Le cuivre plus épais offre une plus grande surface de section transversale, ce qui favorise la circulation de la chaleur. latéralement loin d'un point chaud. C'est important lorsque vous avez :
Un poids de cuivre plus important peut abaisser la température maximale en adoucissant le gradient. Cette amélioration est souvent “ressentie” sur les images des caméras thermiques : le point chaud s'étale et le pic diminue.
La chaleur doit encore disparaître vers le bas à travers le diélectrique dans le noyau métallique. Si le diélectrique est le point d'étranglement, le poids du cuivre est moins utile que prévu.
Une bonne règle de base :
Pour les composants MCPCB utilisés dans l'éclairage, vous pouvez également consulter notre rubrique Panneau MCPCB en aluminium pour l'éclairage LED automobile comme une référence pratique pour le type de structures de produits que les acheteurs demandent généralement.
Voici un tableau pratique que vous pouvez insérer dans un examen des spécifications. Il se concentre sur ce qui intéresse réellement les ingénieurs : l'étalement, la perte I²R, et ce sur quoi la fabrication va revenir.
| Poids de cuivre | Épaisseur approximative | Effets sur les performances thermiques | Ce qu'il modifie électriquement | DFM / notes de production |
|---|---|---|---|---|
| 1 oz | ~35 μm | Diffusion de la chaleur de base ; OK lorsque les points chauds ne sont pas extrêmes | Résistance standard et densité de courant | Fenêtre de gravure la plus facile ; meilleure pour les caractéristiques plus fines |
| 2 oz | ~70 μm | Meilleur étalement latéral ; aide à aplanir les points chauds | Résistance de trace plus faible ; moins d'échauffement de l'I²R | Contrôle plus strict des caractéristiques ; surveiller les barrages du masque de soudure et la définition des plages. |
| 3 oz | ~105 μm | Diffusion plus forte pour les zones de puissance ; utile pour les charges concentrées | Réduction supplémentaire de la résistance ; meilleure marge sur les rails d'alimentation | La DFM devient plus stricte ; les petites géométries peuvent nécessiter une nouvelle conception ou des règles plus strictes. |
| 4 oz | ~140 μm | Meilleur pour une forte diffusion de la chaleur dans la couche de cuivre ; rendements décroissants si le diélectrique est limitant | Potentiel de traitement de courant élevé ; plans robustes | Plus d'attention au processus ; prévoir des dégagements plus importants et un contrôle stable du placage/de la gravure. |
Si vous mélangez une logique de commande à pas fin et un étage de puissance puissant, envisagez de diviser la conception en zones claires et d'indiquer à votre atelier de fabrication ce qui est le plus important. Vous pouvez également regrouper la fabrication et l'assemblage en un seul flux afin d'éviter les écarts de transfert. Fabrication de circuits imprimés et Assemblage du PCB options.

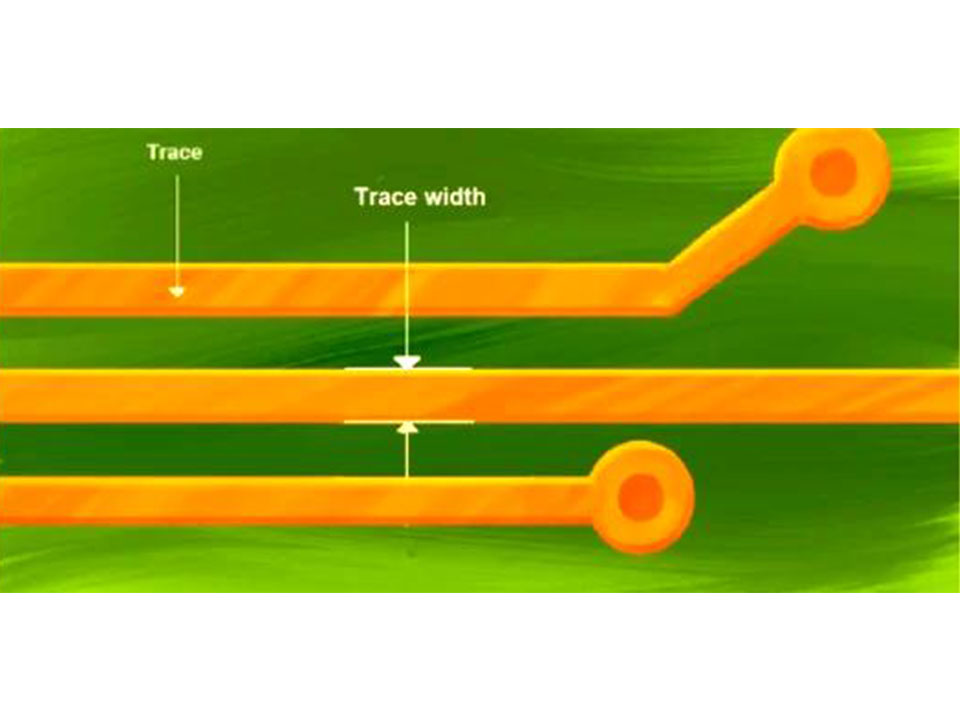

Le poids du cuivre ne concerne pas seulement la conduction thermique. Il réduit également les pertes résistives, ce qui signifie que la carte génère de l'énergie. moins de chaleur en premier lieu.
Cela se traduit par des constructions réelles telles que
Si votre cuivre est trop fin, la trace devient un élément chauffant. Vous devez alors lutter contre la chaleur de deux côtés : la dissipation du composant, la dissipation de l'eau et la dissipation de l'énergie. plus la perte de cuivre. Un cuivre plus épais réduit l'auto-échauffement et offre une plus grande marge de manœuvre pour le déclassement.
Pour les produits à forte puissance, vous pouvez également consulter les options en cuivre lourd telles que Cuivre lourd 6oz cuivre épais ou des variantes à noyau métallique comme PCB à âme métallique ENIG en cuivre lourd.
Vous atteindrez rapidement des rendements décroissants si le “véritable” limiteur se trouve ailleurs. Pièges courants :
Dans ces cas-là, vous obtiendrez souvent plus en ajustant le empilage thermique, le zone cuivrée, et le interface mécanique qu'en passant de 2 oz à 4 oz.
Si votre produit comporte beaucoup de LED ou de modules, il est également intéressant d'envisager une solution de type IMS telle que Circuit imprimé IMS à haute conductivité thermique pour modules de puissance LED.
Dans les panneaux LED, le point faible est généralement température de jonction et changement de couleur au fil du temps. Un cuivre plus épais permet d'éloigner la chaleur de chaque émetteur, en particulier lorsque les LED sont proches les unes des autres. Associez cela à une large coulée de cuivre sous et autour des LED, et vous obtiendrez une carte thermique plus stable.
Pour les boîtiers automobiles et industriels, il s'agit généralement d'un combat température de trempage, Le cuivre plus épais peut accroître la robustesse, mais vous avez toujours besoin d'un empilage propre et d'un contrôle de processus prévisible. Un cuivre plus épais peut accroître la robustesse, mais il faut toujours un empilage propre et un contrôle prévisible du processus, faute de quoi vous obtiendrez des variations entre les lots et vos données de validation cesseront de correspondre à la réalité de la production.
Pour les modules de puissance, le poids du cuivre fait partie de la conception thermique au même titre qu'un répartiteur de chaleur. Si vous utilisez des plans larges comme voies de circulation du courant, un cuivre plus lourd peut réduire les pertes de cuivre et améliorer la diffusion. N'oubliez pas : si le diélectrique est le goulot d'étranglement, vous devez optimiser cette couche dès le début, et non après l'EVT.
Le cuivre épais change la donne en matière de fabrication :
Si vous voulez éviter les surprises, joignez à votre appel d'offres des notes sur les intentions d'empilement et la densité de puissance. Si vous connaissez déjà le cas d'utilisation, notre Services indique ce qu'il faut inclure pour une citation rapide, et Contactez nous est le moyen le plus rapide d'aligner les règles de DFM avant de verrouiller la mise en page.
Si vous le souhaitez, partagez votre niveau de puissance, l'empreinte de votre appareil et la méthode de montage visée (dissipateur thermique, châssis ou air libre). Je peux faire correspondre ces règles à un choix clair de poids de cuivre et à une liste de contrôle de l'empilage qui convient à la fois au prototypage et aux constructions en volume.
