إن FR-4 هو الصفيحة ثنائي الفينيل متعدد الكلور المفضل من حيث التكلفة والسرعة. اعرف متى تتحول إلى روجرز للترددات اللاسلكية أو الألومنيوم MCPCB للحرارة أو البوليميد للمرونة.
إذا كنت تقوم ببناء مركبات ثنائي الفينيل متعدد الكلور لمنتجات حقيقية (وليس فنون المختبرات)، فقد شعرت بهذه المفاضلة: أنت تريد أداءً قويًا، ولكنك تريد أيضًا سوقًا نظيفًا DFM، وعائدًا مستقرًا، وقائمة منتجات لا تنفجر في اللحظة التي تقوم فيها بالتوسع.

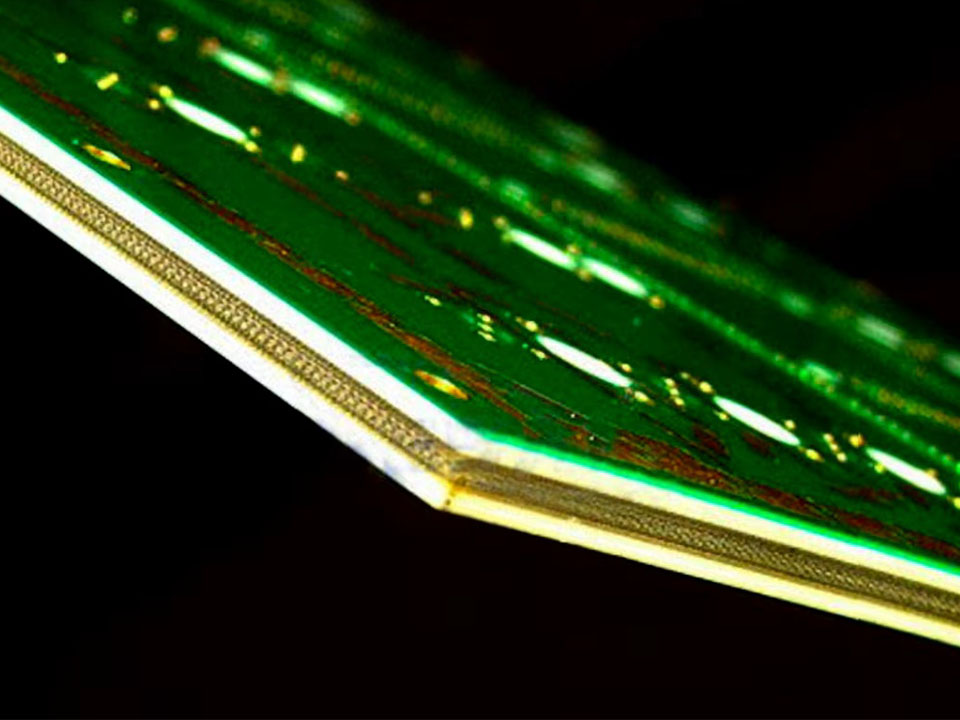

تفوز FR-4 في معظم الأوقات لأنها تصل إلى المكان المناسب. إنها “الصفيحة الافتراضية” للوحات التحكم، والمعدات الاستهلاكية، والكثير من الأجهزة الصناعية. ولكن بمجرد أن تدخل في الترددات اللاسلكية أو الحرارة العالية أو عوامل الشكل الضيقة، تبدأ الركائز الأخرى في أن تكون منطقية.
إذا كنت تقوم بالتوريد من مصنع صيني B2B مثل شركة MC PCB Co., Ltd. , ، يؤثر هذا الاختيار أيضًا على سرعة عرض الأسعار، واستخدام اللوحة، ونوافذ المعالجة، ومخاطر التسليم.

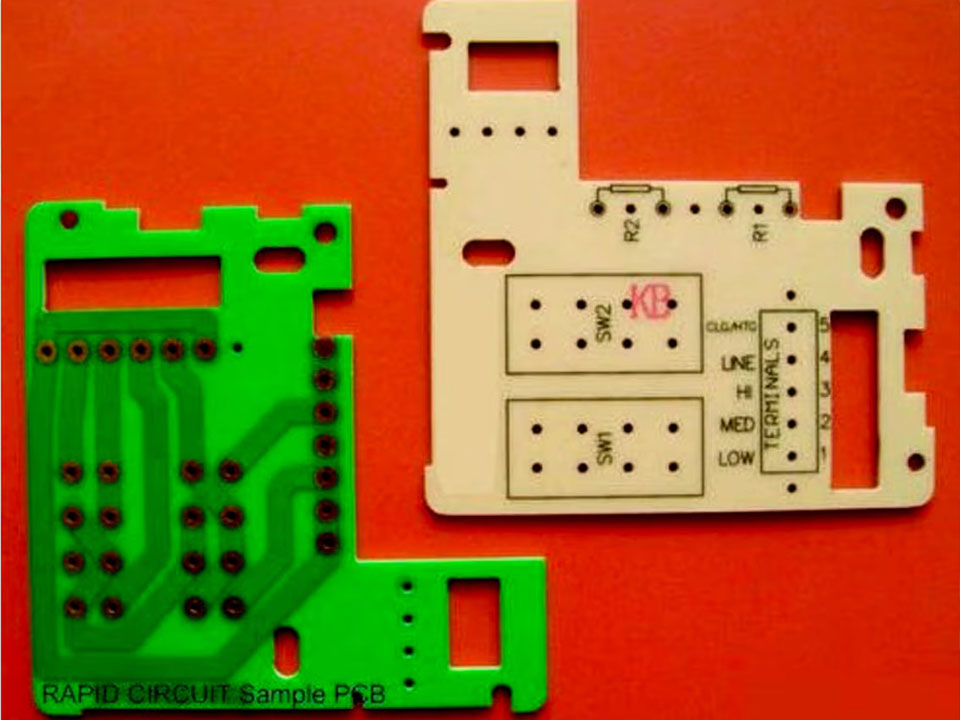

يهبط FR-4 عادةً في فئة منخفضة إلى متوسطة التكلفة لأن سلسلة التوريد عميقة والعمليات قياسية. يمكن لشركائك في التصنيع ونظم الإدارة البيئية تشغيلها بسرعة دون الحاجة إلى أدوات خاصة أو معالجة غريبة. وهذا أمر مهم للغاية عندما تقوم بإجراء عمليات دوران NPI ولا تريد أن ينزلق الجدول الزمني.
عندما تنتقل إلى الشرائح المتخصصة (الترددات اللاسلكية، والرقائق المعدنية الأساسية، والسيراميك، والمرونة المتقدمة)، فغالبًا ما تدفع أكثر و تقوم بتضييق نافذة التصنيع. من الناحية العملية، يظهر ذلك في شكل مهلة زمنية أطول للمواد، وتحكم أكثر إحكامًا في التكديس، والمزيد من اللمسات الهندسية قبل الإصدار.
إذا كنت في وضع EVT/DVT وتحتاج إلى السرعة، فمن الشائع أن تبدأ بـ FR-4، والتحقق من صحة البنية، ثم ترقية “الطبقات الصعبة” فقط في وقت لاحق. بالنسبة للإنشاءات سريعة الدوران، شريك قوي في تصنيع ثنائي الفينيل متعدد الكلور زائد تجميع ثنائي الفينيل متعدد الكلور يمكن أن يوفر عليك أسابيع من خلال اكتشاف مشكلات سوق دبي المالي/سوق دبي المالي في وقت مبكر.
يمكن لـ FR-4 حمل حواف سريعة ولكن الفقدان وثبات المعاوقة تصبح عنق الزجاجة عند الصعود إلى الترددات اللاسلكية أو الوصلات عالية السرعة للغاية.
إليك كيف يتم ذلك عادةً:
هناك حل بديل عملي تستخدمه العديد من الفرق: احتفظ بمعظم الطبقات FR-4، ثم استخدم مكدسًا مختلطًا أو قسمًا مخصصًا للترددات اللاسلكية عندما يتطلب الأداء ذلك. إذا كان منتجك ثقيل الهوائي، يجدر بك مراجعة التصميمات التي تركز على الترددات اللاسلكية مثل روجرز 4003 RF PCB 4003 روجرز لمعرفة ما هي قيود التصنيع التي ترثها (المعاوقة المضبوطة، والتحكم في العازل الكهربائي الأكثر إحكامًا، وكوبونات الاختبار، وأحيانًا قواعد التصفيح الأكثر صرامة).
إذا كنت قد ضبطت هوائيًا من قبل وشاهدت تطابقًا يتحرك عند تغيير بائعي اللوحات، فأنت تعرف بالفعل الألم. بالنسبة للترددات اللاسلكية، فإنك تهتم بالسلوك العازل القابل للتكرار، وخشونة النحاس المتناسقة، وانضباط التراص. هذا هو بالضبط المكان الذي تكسب فيه شرائح الترددات اللاسلكية.
FR-4 هو موزع حرارة رديء. يمكن أن تتحمل الحرارة، لكنها لن تنقل الحرارة بعيدًا عن النقاط الساخنة كما تفعل خيارات النواة المعدنية أو السيراميك.
إذا كان منتجك يعمل بمصابيح LED أو مراحل الطاقة أو برامج تشغيل كثيفة، فإن خيار الركيزة يتحول من “من الجيد أن يكون لديك” إلى “ضمانك يعتمد عليها”.”
الأنماط الشائعة:
بالنسبة لتركيبات الإضاءة ذات الإضاءة الكثيفة الحرارة، لوحات مثل الألومنيوم MCPCB لإضاءة LED للسيارات تناسب قرار “الحراري أولاً” النموذجي.
إذا انطفأ لون وحدة الصمام الثنائي الباعث للضوء (LED) أو تغير لونها أو تعطلت مبكرًا، فلن تصلحها باستخدام شاشة حرارية أجمل. بل تصلحها بمسار حراري أفضل: قلب معدني، وسماكة عازلة مناسبة، وعملية تجميع لا تدمر الوسادات الحرارية.
تأتي FR-4 في درجات. تصلح FR-4 القياسية لمعظم المنتجات، ولكن البيئات ذات درجات الحرارة العالية يمكن أن تدفعك نحو ارتفاع Tg FR-4 أو البولي إيميد.
ما الذي يتغير مع ارتفاع درجة الحرارة:
إذا كنت بحاجة إلى مرونة أو انحناءات ضيقة أو كابلات متحركة، يصبح البوليميد هو الاختيار المعتاد. فهو يتعامل مع الانحناء بشكل أفضل بكثير من FR-4 الصلب ويمكنه تحمل الملامح الحرارية الأكثر قسوة. بالنسبة للتصاميم المرنة الثقيلة، انظر إلى هياكل مثل ثنائي الفينيل متعدد الكلور المرن الصلب متعدد الكلور مع كابل FPC , نظرًا لأن المرونة الصلبة تغير كل شيء من تصميم اللوحة إلى تركيبات التجميع.
إذا كان يجب أن تنحني اللوحة، لا يمكنك “تمني” FR-4 إلى مرن. يتجنب البولي إيميد المرن أو المرن الصلب النحاس المتشقق وإرهاق الموصلات. كما أنها تقطع الأسلاك وتحسن التغليف، وهو أمر مهم عندما يستمر فريق التصميم الصناعي في تقليص الضميمة.
لا يقتصر اختيار الركيزة على الفيزياء فقط. بل هو أيضاً
عادةً ما يفوز FR-4 في نضج العملية. غالبًا ما ستحصل على اقتباس أسرع، وملاحظات خاصة أقل، وعمليات رفع صوت أكثر سلاسة.
إذا كنت تكرر بسرعة، ابدأ بنموذج أولي قوي مثل خدمة تصنيع نموذج أولي مخصص لثنائي الفينيل متعدد الكلور , ثم نقل التصميم نفسه إلى الحجم نفسه مع التحكم المستقر في العملية ودعم التجميع المتسق.
| الركيزة | فئة التكلفة (نسبياً) | أداء عالي التردد | المعالجة الحرارية | مرن/عامل الشكل | السيناريوهات النموذجية | مرجع داخلي |
|---|---|---|---|---|---|---|
| FR-4 | منخفضة-متوسطة | جيد للعديد من اللوحات الرقمية؛ خسارة أعلى في الترددات اللاسلكية | انتشار الحرارة المحدود | صلابة | لوحات التحكم، الإلكترونيات العامة | لوحات تحكم FR-4 متعددة الطبقات |
| FR-4 عالي Tg-4 | منتصف | مشابه ل FR-4 | هامش أفضل في درجات الحرارة الأعلى | صلابة | تحكم صناعي، حاويات أكثر سخونة | تصنيع ثنائي الفينيل متعدد الكلور |
| روجرز (صفائح الترددات اللاسلكية) | عالية | خسارة أقل، وأكثر استقرارًا للترددات اللاسلكية | تختلف حسب الدرجة | صلابة | الهوائيات، والأطراف الأمامية للترددات اللاسلكية، والوصلات الحساسة | روجرز 4003 RF PCB 4003 روجرز |
| الألومنيوم MCPCB / IMS | متوسط-عالي | ليس السبب الرئيسي في اختيارك لها | انتشار الحرارة القوي للحرارة | صلابة | إضاءة LED، وحدات إضاءة LED، وحدات الطاقة | الألومنيوم MCPCB |
| بوليميد البوليميد (مرن/جامد مرن) | عالية | متفاوتة؛ التوجيه مهم | تحمّل حراري جيد | مرن/جامد-مرن | الأجهزة القابلة للارتداء والطائرات بدون طيار والوحدات القابلة للطي | البولي إيميد الصلب المرن |
| ركيزة السيراميك | عالية | يمكن أن تكون ممتازة ومستقرة للغاية | توصيل حراري ممتاز | صلبة وهشة | بيئات عالية الطاقة وقاسية | (غالبًا ما تكون مواصفات مخصصة؛ ناقش الأمر مع الشركة المصنعة) |
إذا كنت ترغب في اتخاذ قرار نظيف دون الإفراط في التفكير، استخدم هذا التدفق:
وبغض النظر عن الركيزة، لا تتخطى الخطوات المملة. قم بتأمين التكديس مبكرًا، وأضف قسائم المعاوقة عند الحاجة، وقم بتشغيل سوق دبي المالي قبل الطلب. هذه هي الطريقة التي تحمي بها الجدول الزمني والإنتاجية والتسليم في الوقت المحدد - خاصةً عندما تقوم بالتصنيع من أجل تصنيع المعدات الأصلية/التصنيع حسب الطلب.
