هل يعلق بناء ثنائي الفينيل متعدد الكلور في انتظار CAM؟ اطلع على أخطاء التصميم الشائعة - الفجوات في التصميم، والقواعد المشددة أكثر من اللازم، وزلات أقنعة اللحام، والملفات غير المتطابقة - بالإضافة إلى الإصلاحات اللازمة للشحن في الوقت المحدد.
إذا سبق لك أن أرسلت تصميم ثنائي الفينيل متعدد الكلور “نظيف” إلى مصنع وما زلت عالقًا في عقد CAM, فأنت لست وحدك. لم “تفشل” اللوحة. لقد وصلت للتو إلى نقطة لا يمكن فيها لخط التصنيع أو خط SMT المضي قدمًا دون طرح الأسئلة، أو إعادة إجراء الفحوصات، أو انتظار المعلومات المفقودة.
نحن نصنع اللوحات لمصنعي المعدات الأصلية وفرق نظم الإدارة الإلكترونية وبيوت التصميم والمختبرات والشركات الناشئة التي تحتاج إلى نماذج أولية سريعة وعمليات تشغيل مستقرة بكميات كبيرة. هذا هو بيت القصيد من الصين مصنع ثنائي الفينيل متعدد الكلور B2B مثل منتجاتنا: نماذج أولية سريعة الدوران، وتجميع موثوق به، ومراقبة جودة محكمة، وتسليم في الوقت المحدد في جميع أنحاء العالم. يمكنك الاطلاع على خريطة الخدمة الكاملة على الصفحة الرئيسية.
فيما يلي الأخطاء الأكثر شيوعًا من جانب التصميم التي تبطئ التصنيع، بالإضافة إلى ما يجب فعله بدلاً من ذلك. تأتي الروابط الداخلية في هذه المقالة من قائمة PCB.json.
إليك الفحص السريع. إذا استمر مشروعك في الانزلاق، فإن هذا الجدول يخبرك عادةً بالسبب.
| خطأ (الكلمة الرئيسية DFM/DFA) | مكان حدوث التأخير | ما يفعله المصنع عادةً | ما يجب عليك إرساله / تغييره |
|---|---|---|---|
| لا تُشرك الصانع في وقت مبكر | اقتباس + مراجعة CAM | يوقف العمل ويرفع المكافآت | مشاركة القيود في وقت مبكر، ومواءمة القدرات والأهداف |
| الإفراط في تحديد المواصفات الضيقة للتتبع/المساحة/المسافات الضيقة/التفاوتات المسموح بها | تخطيط أدوات CAM + تخطيط العمليات | مسارات العملية الخاصة أو قواعد الرفض | استخدم الإمكانية القياسية ما لم يتطلب الأداء أكثر من ذلك حقاً |
| تفاصيل المكدس غير مكتملة أو غير واضحة | الموافقة على المداخلة + إعداد المعاوقة | التوقف للتوضيح، واقتراح بناء جديد | توفير تكديس كامل للمواد، والنحاس، والعزل الكهربائي، وملاحظات المعاوقة |
| أخطاء تصميم قناع اللحام | فيلم قناع اللحام + إنتاجية SMT | الأعلام تخفي المشاكل، وتخاطر بإعادة العمل | حافظ على خلوص الأقنعة بشكل سليم، وتجنب السدود السيئة، وخيّم الشقوق عند الحاجة |
| مشاكل الشاشة الحريرية | إعداد SMT + الفحص + الفحص | إبطاء خط الفحص اليدوي | أبعد الأسطورة عن اللوحات، وأضف علامات القطبية + دبوس-1 |
| القيود الميكانيكية غير محددة بوضوح | التوجيه + إزالة التفكيك | طلب الرسومات ومراجعة خطة اللوحة | تحديد القواطع، والفتحات والتفاوت والتفاوتات والحواجز على شكل حرف V والقضبان |
| حزمة بيانات التصنيع غير متناسقة | استيراد CAM + برمجة الحفر | توقف للتوفيق بين الملفات | مجموعة مراجعة واحدة: جربر/X2، مثقاب، مكدس، ملاحظات التصنيع |
| تجاهل دورة حياة/إتاحة المكونات | الشراء + التجهيز | إيقاف الإنشاء مؤقتًا، وتشغيل تنقية BOM | تحقق من AVL ودورة الحياة والبدائل والتعبئة والتغليف مقدمًا |
والآن دعنا نحللها بسيناريوهات حقيقية في المتجر.
هذا يبدو غير مؤذٍ، لكنه مجرم متكرر في NPI. تصمم “ما اعتدت استخدامه دائمًا”، ثم ترسل الملفات، ثم تنتظر. ثم تعود الشركة المصنعة بقائمة معادلات: “هل يمكنك تأكيد وزن النحاس؟” “هل هذا عبر خيام؟” “هل تحتاج حقًا إلى هذا التفاوت في المعاوقة؟” هذا الشد والجذب هو مجرد حرق للجدول الزمني.
هناك طريقة عملية لتجنب ذلك: تعامل مع التصنيع كجزء من فريقك الهندسي. شارك القيود قبل قفل التصميم. إذا كنت تقوم ببناء أكثر صعوبة، قم بتوجيهه من خلال مراجعة متقدمة في وقت مبكر. لدينا خدمة ثنائي الفينيل متعدد الكلور المتقدمة مصممة لهذا النوع من الفحص المسبق.
حيث يظهر أكثر ما يظهر

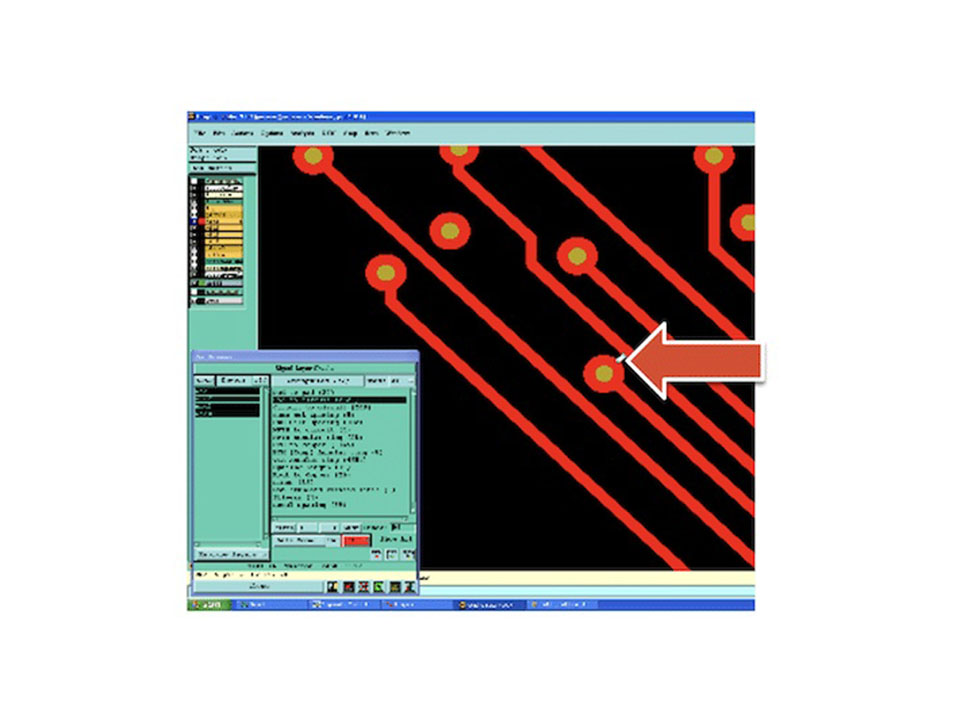

فرق التصميم غالبًا ما “تلعبها بأمان” من خلال تشديد القواعد. ومن المفارقات أن ذلك يمكن أن يبطئك أكثر مما يساعدك. إذا قمت بتحديد مسار/مساحة ضيقة للغاية أو مثاقب صغيرة جدًا دون حاجة حقيقية، يجب أن تدفع CAM المهمة إلى نافذة عملية أضيق. قد يعني ذلك أدوات خاصة أو قسائم إضافية أو خطوات فحص إضافية أو مراجعة القدرات.
فكر في الأمر مثل طلب قطعة مخصصة عندما تعمل قطعة قياسية. يمكن للمصنع القيام بذلك، لكن الخط لن ينطلق.
إصلاح يعمل بالفعل
إذا لم تكن متأكدًا مما هو قياسي، تحقق من الإمكانيات الصفحة وقم بمواءمة قواعدك مع ما هو واقعي لفئة مجلسك.
التكديس المفقود يشبه شحن وصفة بدون كميات المكونات. قد يستمر بناء اللوحة، ولكن لا يمكن للشركة المصنعة الالتزام دون تخمين. هذا هو السبب في أن غموض التكديس يؤدي إلى تأخير سريع.
ويصبح الأمر أكثر خطورة عندما تحتاج إلى التحكم في المعاوقة. بدون سمك العازل، ونوع المادة، ووزن النحاس، والمقاومة المستهدفة، لا يمكن لـ CAM إنهاء البناء. فهم يتوقفون ويطرحون الأسئلة ثم يعيدون إجراء الحسابات بعد إجابتك.
ما الذي يجب تضمينه في باقة التكديس الخاصة بك
إذا كنت تعمل على الترددات اللاسلكية أو عالية السرعة، فإن تصنيع ثنائي الفينيل متعدد الكلور تم إعداد التدفق لمراجعة ملاحظات التكدس والمعاوقة في وقت مبكر، حتى لا تحرق الوقت بعد الإصدار.

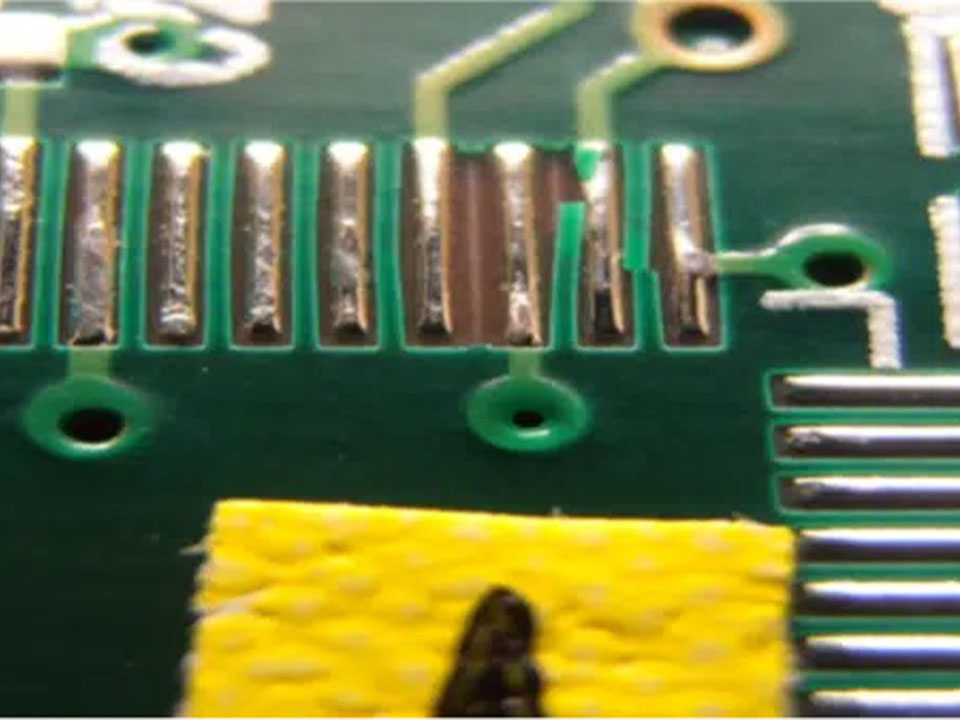

لا تسبب أخطاء قناع اللحام عيوبًا فقط. فهي تسبب أيضًا تأخيرات لأن المصنع إما أن يحتاجك المصنع للموافقة على التغييرات أو يحتاج إلى إعادة صياغة خطة بناء محفوفة بالمخاطر.
محفزان شائعان:
في البصمات ذات البصمات الدقيقة، يمكن أن تتحول مشكلة القناع الصغيرة إلى سد اللحام أو إعادة عمل قبيح. لا أحد يريد ذلك في تشغيل B2B.
عادات سوق دبي المالي السريع
إذا كان مشروعك يحتاج إلى تجميع أيضًا، فقم بمواءمة قواعد القناع مع تفضيلات المُجمِّع لديك. لدينا تجميع ثنائي الفينيل متعدد الكلور يرى الفريق خسائر العائدات المدفوعة بالقناع طوال الوقت، لذلك ندفع هذه الفحوصات مبكرًا.
تبدو الشاشة الحريرية تجميلية حتى تكسر الخط. عندما يهبط نص وسيلة الإيضاح على الوسائد، أو يحجب العلامات الإيضاحية أو يخفي علامات القطبية، يتباطأ إعداد SMT. ثم يقوم المشغلون بالتحقق اليدوي. تصبح الهيئة العربية للتصنيع أقل ثقة. يستغرق التصحيح وقتًا أطول.
هذا مؤلم بشكل خاص على:
ما الذي تفعله الشاشة الحريرية الجيدة
إذا كنت تريد أن ترى كيف نتعامل مع اتساق الفحص ووضع العلامات، فيمكنك الاطلاع على الجودة تشرح الصفحة نقاط التحقق التي تحمي تواريخ الشحن.
يخلق الغموض الميكانيكي لحظات كلاسيكية “لا يمكن شحنها بعد”. قد لا تعرف الشركة المصنعة ما إذا كانت الفتحة تحتاج إلى طلاء أو مدى ضيق تفاوت المخطط التفصيلي أو المكان الذي يجب أن يبتعد فيه النحاس عن درجة V. هكذا ينتهي بك الأمر بأسئلة حول CAM أو إعادة تصميم اللوحة أو طلب رسومات محدثة.
مثال واقعي أنت تصمم لوحة تحكم تحتاج إلى حواف نظيفة لمبيت بلاستيكي. يتضمن المخطط التفصيلي زوايا ضيقة وبعض القواطع وموصلات الحواف. إذا لم تحدد طريقة الديبانيل واحتياجات السكك الحديدية والقواطع، يتغير مخطط اللوحة في منتصف الطريق. هذا تأخير بالإضافة إلى المخاطرة.
ما الذي يجب تعريفه
بالنسبة لعمليات البناء على غرار الإنتاج، من المفيد مواءمتها مع عملية المصنع منذ اليوم الأول.
هذا هو أسرع مسار للتوقف الثابت. إذا كان مخطط الحفر لا يتطابق مع ملف الحفر، أو إذا كانت الطبقات لا تتطابق مع ملاحظات التصنيع، لا يمكن لـ CAM الوثوق بمجموعة البيانات. يتوقفون مؤقتًا، ثم يطلبون منك تأكيد المراجعة “الحقيقية”.”
ويحدث هذا عادةً بعد تأخر ECO:
قائمة مراجعة التحرير التي تمنع تعليق CAM
إذا كنت ترسل بناءك الأول، فإن الخدمات توضح الصفحة المخرجات النموذجية التي نتوقعها للإصدار النظيف.
أحيانًا يكون ثنائي الفينيل متعدد الكلور مثاليًا، ولكن لا يزال البناء متوقفًا بسبب عدم إمكانية الحصول على الأجزاء. يمكن للقطع المتقادمة أو الأجزاء المتقادمة أو الأجزاء السلبية ذات المهلة الطويلة أو التغليف الغريب أو البدائل المفقودة أن توقف التجميع مؤقتًا. ثم تنزلق فتحة التجميع، وينزلق معها تاريخ الشحن.
يؤثر هذا الأمر بشدة على المشترين بين الشركات لأن العميل غالبًا ما يحتاج إلى إمدادات مستقرة لطرح المعدات الأصلية أو دفعة صيانة.
عادات BOM التي تحافظ على حركة الخط
إذا كنت بحاجة إلى تدفق شامل للنماذج الأولية من خلال الحجم، فإن المنتجات يوضح القسم أنواع اللوحات التي ندعمها عادة، بما في ذلك اللوحات عالية الكثافة ولوحات التحكم.
فيما يلي ثلاثة أنماط نراها عبر فرق تصنيع المعدات الأصلية ونظم الإدارة البيئية وفرق التصميم:
لا تحتاج إلى سحر. أنت بحاجة إلى مفاجآت أقل.
إذا كنت تريد أن تتحرك بنيتك التالية بدون رسالة البريد الإلكتروني “CAM Hold”، فاستخدم اتصل بنا الصفحة وإرسال كومة المكدس الخاص بك + جيربرس + BOM. سنخبرك ما الذي سيبطئها، وسنخبرك بكيفية إصلاحها قبل أن تصل إلى الخط.
