اختلافات واضحة وعملية بين مركبات ثنائي الفينيل متعدد الكلور من الفئة 2 والفئة 3 من IPC - ما تعنيه المعايير حقًا بالنسبة لنحاس الثقب والفراغات والحلقة الحلقية والفحص.
يحب الناس كتابة عبارة “IPC Class 3” على أمر الشراء وكأنها اختصار من سطر واحد للموثوقية الفائقة. في الإنتاج الحقيقي، الأمر ليس بهذه البساطة. تستهدف الفئة 2 والفئة 3 مخاطر فشل مختلفة، وحدود قبول مختلفة، وسلوك فحص مختلف. يمكن أن يغير هذا الاختيار أحجام اللوحات، وميزانية تحمل الحفر، وأهداف الطلاء، وحتى عدد اللوحات التي تعلق في تعليق CAM.
إذا كنت تقوم بالتوريد من مصنع ثنائي الفينيل متعدد الكلور B2B في الصين من أجل النماذج الأولية السريعة أو عمليات البناء بكميات كبيرة أو التجميع الجاهز، فستحصل على نتائج أفضل عندما تطابق الفئة مع دورة العمل الواقعية للمنتج، وليس مع العرض التسويقي.
يمكنك الاطلاع على ما نصنعه وكيف ندير مراقبة الجودة على موقعنا الصفحة الرئيسية, ثم اقفز إلى تصنيع ثنائي الفينيل متعدد الكلور أو تجميع ثنائي الفينيل متعدد الكلور اعتمادًا على ما إذا كنت بحاجة إلى لوحات مكشوفة أو PCBA كاملة.

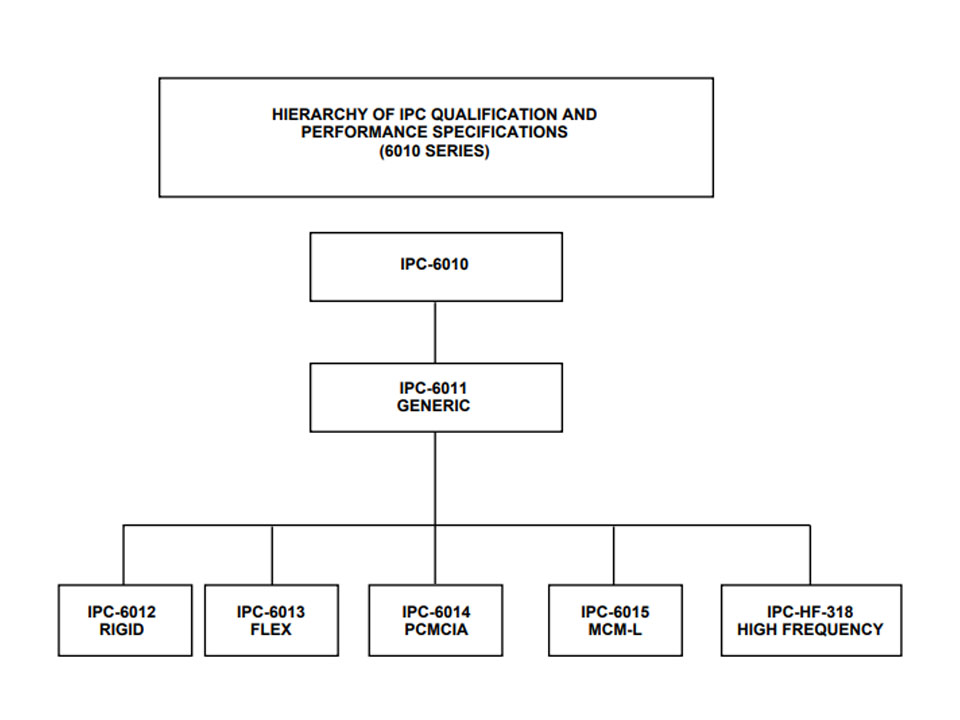

إليك الفكرة الأساسية مباشرةً من تعريفات فئة IPC (صياغة عائلة IPC-6011 هي المرجع المعتاد الذي يستشهد به الناس):
خط “تحمل وقت التعطل” هو أسرع طريقة لاتخاذ القرار. إذا أصبح العطل تذكرة خدمة، فغالبًا ما تكون الفئة 2 جيدة. أما إذا أصبح العطل مشكلة تتعلق بالسلامة أو نظاماً معطلاً أو توقفاً في خط الإنتاج، فإن الفئة 3 تبدأ في أن تكون منطقية.
هذه هي الأشياء التي تغير بالفعل قواعد التصميم الخاصة بك ونافذة عملية مصنعك.
ترتكز معظم الفرق على حديث الفئة 2 ضد الفئة 3 في سمك برميل النحاس PTH النحاسي (متطلبات نمط IPC-6012).
الحد الأدنى المشار إليه بشكل شائع في الممارسة الصناعية:
لماذا يجب أن تهتم: يزيد النحاس الأسطواني الأكثر سمكًا من هامشك ضد إجهاد التدوير الحراري. كما أنه يشدد التحكم في الطلاء، خاصةً في المثاقب ذات نسبة العرض إلى الارتفاع العالية. إذا كنت تقوم بعمل حقول كثيفة عبر حقول أو ألواح أكثر سمكًا أو حفر دقيق، يمكن للفئة 3 أن تفرض قدرة معالجة أكثر صرامة.
A باطل في جدار الثقب يعني أن النحاس غير متصل. أنت تعرض عازل كهربائي داخل الماسورة. وهذا خطر على الموثوقية لأنه يركز الضغط. وبمرور الوقت، يمكن أن يتحول بمرور الوقت إلى صدع أو فتح متقطع أو عطل شديد بعد تقلبات كافية في درجات الحرارة.
اتجاه القبول النموذجي:
إذا كنت تقوم بتشغيل دراجات الطاقة أو التركيبات الخارجية أو نطاقات درجات الحرارة القاسية، فإن هذا الموضوع أكثر أهمية من مستحضرات التجميل.
حلقة حلقية هو “الدونات” النحاسية حول الثقب المحفور. اختراق الحفر هو ما يحدث عندما لا يكون الثقب في المنتصف تماماً ويمضغ في تلك الدونات.
النمط العام:
ما يعنيه هذا من حيث سوق دبي المالي: إذا كنت تريد الفئة 3، فأنت تحتاج عادةً إلى المزيد من هامش الحفر إلى الحفر. إذا كانت مكتبتك عدوانية (وسادات صغيرة، مثاقب ضيقة)، توقع ملاحظات سوق دبي المالي مثل “زيادة الوسادة” أو “تخفيف الحفر إلى النحاس”. هذه ليست صعوبة المصنع. هكذا يبعدونك عن أرض الرفض.
تعبئة البرميل هو في الأساس ثنائي الفينيل متعدد الكلور موضوع الفحص. إنه مقدار اللحام الذي يملأ الثقب المطلي حول الرصاص.
قاعدة شائعة ستراها في مواصفات الشراء:
التحقق من الواقع: تختلف قواعد تعبئة البرميل حسب نوع الوصلة والمستند والمراجعة. لذا لا تعتمد على ملاحظة غامضة “تجميع الفئة 3”. إذا كانت تعبئة الأسطوانة أمرًا بالغ الأهمية لمنتجك، فذكرها صراحةً في متطلبات التجميع وقائمة الفحص.
إذا كنت تقوم بتشغيل قِطع ذات كتلة حرارية عالية أو ألواح سميكة أو موصلات كثيفة من خلال ثقب، فإن تعبئة الأسطوانة ستؤدي إلى زيادة نافذة العملية ومعدل إعادة العمل.
الفئة 3 ليست مجرد “أفضل”. إنها أكثر تحفظًا في القبول/الرفض.
هذا مهم لجداول NPI. إذا كنت في سباق سريع ضيق (EVT/DVT/PVT)، فأنت تريد مواءمة معايير القبول في وقت مبكر، وإلا ستحرق أيامًا في الجدال حول ما هو “مقبول”.”
إذا كنت تريد أن ترى كيف ننظم مراقبة الجودة في الإنشاءات الحقيقية، تحقق من الجودة ونطاق العملية على الإمكانيات.
| الموضوع (كلمة رئيسية) | IPC الفئة 2 (الاتجاه النموذجي) | IPC الفئة 3 (الاتجاه النموذجي) | ما الذي يغيره في العمل الحقيقي | معيار المصدر |
|---|---|---|---|---|
| تعريف فئة المنتج | خدمة مخصصة وصيانة مقبولة | موثوقية عالية، ووقت تعطل غير مقبول | يحدد عقلية تحمل المخاطر وتقبلها | IPC-6011 |
| سُمك النحاس PTH | غالبًا ما يشار إليها حول 0.8 مليون دقيقة | غالبًا ما يشار إليها حول 1.0 مليون دقيقة | التحكم في التصفيح، عبر المتانة، وحساسية نسبة العرض إلى الارتفاع | IPC-6012 |
| الفراغات النحاسية ذات الفتحة الجدار النحاسي | قد يُسمح بالإبطال المحدود حسب المعايير | أكثر صرامة؛ وغالبًا ما يتم التعامل معها على أنها “لا توجد فراغات” | موثوقية طويلة الأمد في ظل التدوير الحراري | ipc-6012 / ipc-A-600 |
| حلقة حلقية/اختراق الحفر | مزيد من التحمل إذا كانت الوظيفة والتباعد ثابتين | حدود أضيق؛ اختراق أقل | تحديد حجم الوسادة، وميزانية تحمل الحفر، وميزانية تحمل الحفر، ومساحة رأس الإنتاجية | ipc-a-600 / ipc-6012 |
| تعبئة البرميل (التجميع) | غالبًا ما يتم تحديدها أقل في مواصفات المشتري | غالبًا ما يتم تحديدها أعلى في مواصفات المشتري | نافذة التجميع، ووقت الفحص، ومخاطر إعادة العمل | J-SD-001 / IPC-A-610 |
| صرامة التفتيش | المقبولية العملية | المقبولية المتحفظة | المزيد من عمليات التعليق، المزيد من قرارات إعادة العمل | ipc-A-600 / ipc-A-610 |
تناسب الفئة 2 معظم المنتجات التجارية والصناعية حيث:
أمثلة ستتعرف عليها:
إذا كنت تقوم بعمل لوحات تحكم أو تصميمات سريعة الدوران، ابدأ بما يلي تصنيع ثنائي الفينيل متعدد الكلور لنطاق اللوحة العارية، ثم انتقل إلى تجميع ثنائي الفينيل متعدد الكلور عندما تكون جاهزاً للعمل بنظام تسليم المفتاح.
الفئة 3 منطقية عندما يكون للفشل جانب سلبي كبير:
أمثلة على ذلك:
إذا كنت تعمل على مكدسات عالية الكثافة، أو ذات معاوقة متحكم بها، أو مكدسات متقدمة، تحقق من ثنائي الفينيل متعدد الكلور المتقدم بحيث تتطابق قواعد التكديس وخريطة الحفر وقواعد سوق دبي المالي مع هدف الفصل من اليوم الأول.
وإليك كيفية تجنب الشد والجذب التقليدي الذي يحرق جدولك الزمني:
إذا كنت تريد مسارًا سريعًا للمراجعة، فأرسل جربر وملاحظاتك المكدسة ومتطلبات القبول من خلال اتصل بنا. إذا كنت تفضل تصفح التصميمات المماثلة أولاً، تحقق من المنتجات للحصول على أمثلة عبر أنواع مختلفة من اللوحات واحتياجات العملاء المختلفة.
