¿Cómo afecta el tamaño de la placa al coste de fabricación y al plazo de entrega?

Si alguna vez has enviado el mismo juego de Gerber a dos fábricas y te han dado presupuestos muy diferentes, el tamaño de la placa suele estar en el trasfondo. No es sólo “placa más grande = precio más alto”. Es más como una cadena de dominó: el contorno de la placa cambia el rendimiento del panel, el rendimiento del panel cambia el rendimiento, el rendimiento cambia el tiempo de espera, y el tiempo de espera se convierte en el plazo de entrega.

Por nuestra parte, funcionamos como Fábrica B2B de PCB en China centrado en creación rápida de prototipos y montaje fiable, En la actualidad, ofrecemos servicios de OEM/ODM, venta al por mayor y pedidos repetidos a equipos EMS, propietarios de marcas, empresas de diseño, laboratorios y nuevas empresas. Si desea una visión general de lo que fabricamos y de cómo controlamos la calidad, puede consultar nuestro página de inicio y luego perforar en Fabricación de placas de circuito impreso o Montaje de PCB.

Antes de entrar en detalles, he aquí la “verdad del taller”: el tamaño de la placa influye en el coste y el plazo de entrega sobre todo por la panelización y la capacidad de la línea, no sólo materia prima.

Escalas de materias primas con superficie

Uso de laminados y cobre

Un contorno más grande consume más laminado y lámina de cobre por pieza. Eso es obvio. Lo que es menos obvio es que también aumenta la cantidad de desechos “no pagados” que se crean en los bordes y en los huecos de fresado, especialmente si la forma es irregular.

Lo que suele significar para usted

• Contorno más grande → mayor uso de material por unidad.
• Contorno irregular → más residuos, más tiempo de enrutamiento, más quebraderos de cabeza en la depanelización.

Tiempo de proceso por tabla

Incluso si el montaje no varía, una placa de circuito impreso más grande puede requerir más tiempo en varias fases: creación de imágenes, metalizado, grabado, máscara de soldadura y trazado final. Cada paso tiene unos límites de equipamiento y unos tamaños de trabajo preferentes. Cuando se rozan los límites, la línea se ralentiza.

Escenario real Un panel de control crece porque la mecánica añade puntos de montaje en el último momento. De repente, en la fábrica no caben tantas unidades por panel, y el tiempo de enrutamiento se dispara. La lista de materiales no ha cambiado, pero el calendario sí.

El rendimiento de los paneles impulsa el precio por placa

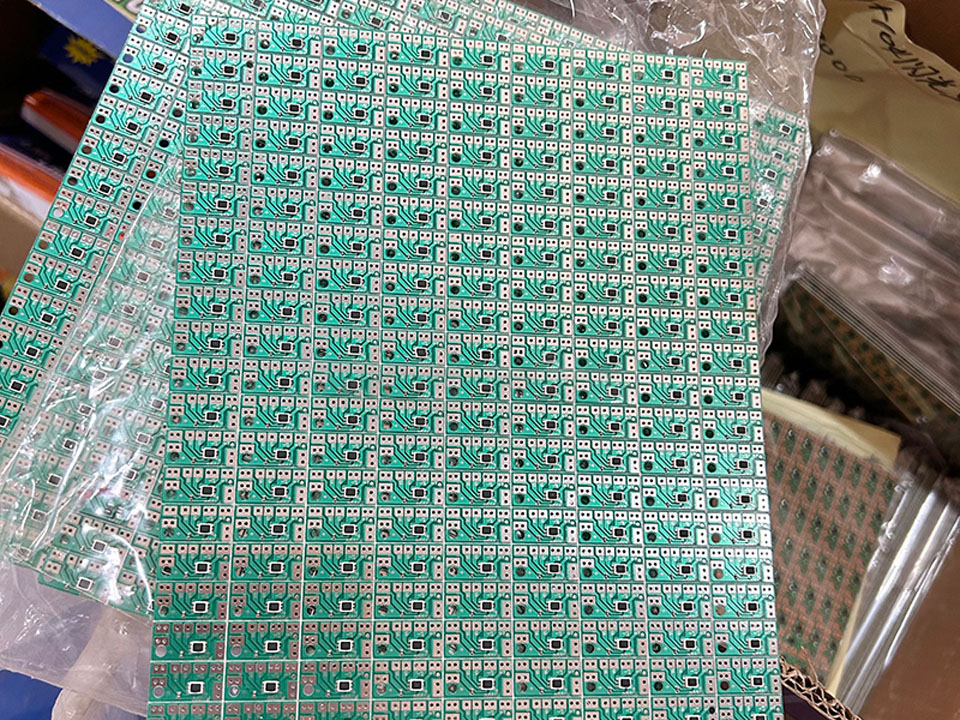

Rendimiento del panel y “paso y repetición”

La mayoría de las fábricas no fabrican “un PCB”. Fabrican paneles y, a continuación, encaminar los tableros. Si la placa es más grande, caben menos unidades por panel (menor rendimiento). Ahí es donde suele dispararse el coste unitario.

La jerga de fábrica que oirá

• Rendimiento del panelcuántas tablas caben en un panel
• Paso y repetición: copias repetidas de su circuito en un panel
• Rieles: tiras adicionales añadidas para manipulación durante SMT

Por qué el rendimiento también afecta al plazo de entrega

Un menor rendimiento no solo afecta al precio. Afecta planificación de la capacidad. Una plancha grande puede consumir el mismo tiempo de prensado o de taladrado que si se hubieran fabricado muchas planchas pequeñas. Si la línea está ocupada, los tableros más grandes son los primeros en sufrir la presión.

Punto doloroso que vemos mucho Los equipos de diseño optimizan primero la electrónica y luego “descubren” las limitaciones mecánicas. Es entonces cuando aumentan los costes y los plazos.

La elección del tamaño del panel puede reducir o aumentar los residuos

Paneles estándar y personalizados

La disposición de los paneles es un acto de equilibrio:

• Un panel bien embalado reduce los residuos y mejora el rendimiento.
• Un panel que se embala mal quema material y aumenta el tiempo de fresado.

Consejo práctico Si puede ajustar el contorno aunque sea un poco (piense en los voladizos de los conectores, los radios de las esquinas, los retenes), puede desbloquear un mejor nido en el panel.

Formas extrañas y sobrecarga de enrutamiento

Los círculos, las tablas largas y delgadas o las formas en “L” suelen crear paneles con mucho trabajo de fresado. Más fresado significa más desgaste de la herramienta y un tiempo de ciclo más lento. En producción, esto puede convertirse en un cuello de botella.

Arreglo común Utilizar pestañas + mordeduras de ratón o Puntuación V (si la geometría lo permite) y diseño para una depanelización estable.

Los tamaños estándar de los paneles son importantes

Por qué “estándar” se mueve más rápido

Las fábricas ajustan el utillaje, la anchura de las cintas transportadoras y la manipulación a los tamaños de trabajo estándar. Cuando su cartón se ajusta a esas normas, fluye. Cuando no, los operarios la manipulan más y la línea se ralentiza.

Lo que sentirás

• Tamaño estándar → programación más fluida, menos retrasos por “casos especiales”.
• Tamaño no estándar → más manipulación manual, más esperas en cola.

Si desea ver lo que solemos admitir en los distintos tipos de compilación, empiece por Capacidades y Servicios.

El montaje es más rápido con la panelización adecuada

El rendimiento de SMT consiste en manejar

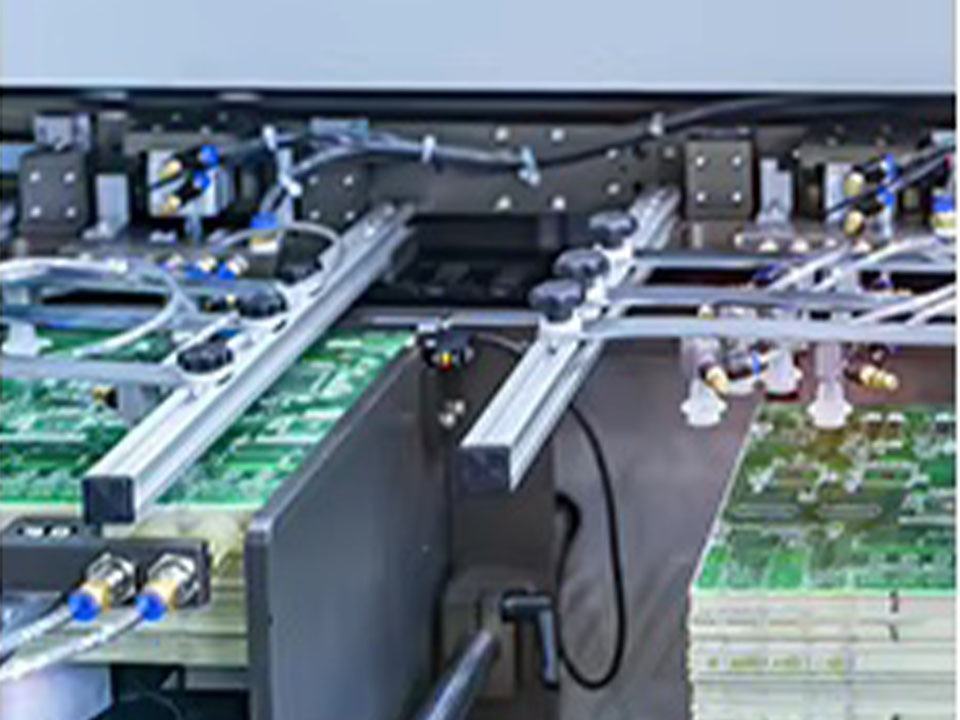

En SMT, el tiempo de manipulación acaba con la velocidad. Si se trabaja con unidades individuales, los operarios cargan y descargan más, y la línea se detiene más. Un panel bien diseñado funciona como una bandeja de piezas: estable, predecible y rápido.

Palabras clave de montaje que importan

• Recoger y colocarmás rápido cuando el panel es estable y consistente
• AOImás fácil cuando los fiduciales y los raíles están normalizados
• Depanelizaciónmás rápido cuando los elementos de ruptura están limpios

No olvide las pruebas y la revisión

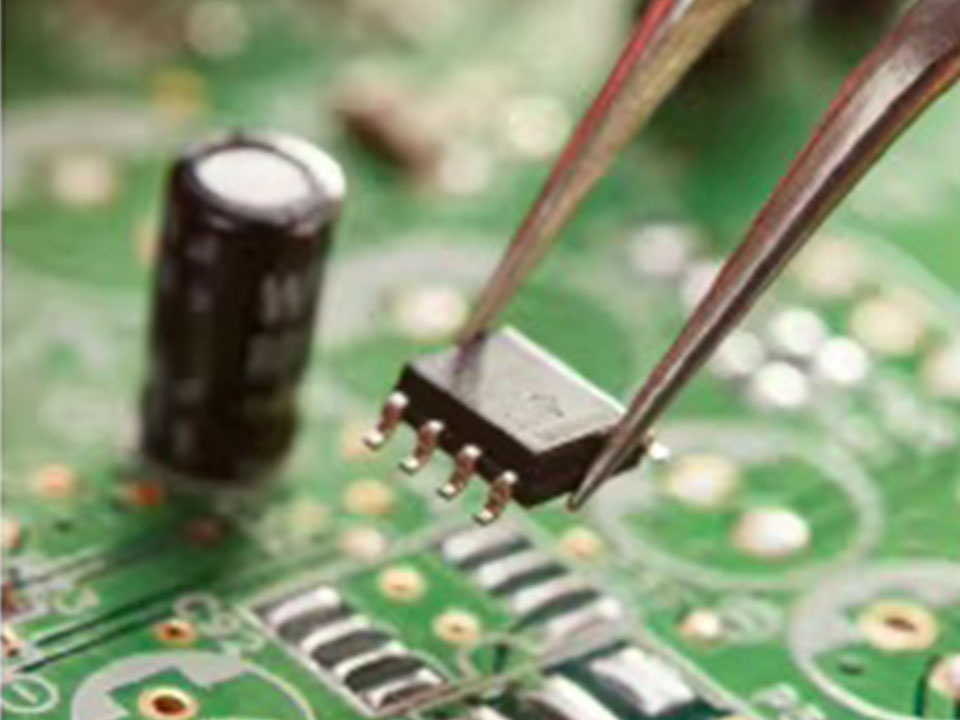

Los tableros grandes pueden ser más difíciles de probar y reelaborar:

• Mayor distancia de sondeo en la sonda volante
• Mayor riesgo de alabeo durante el reflujo
• Más tiempo por unidad en los puestos de reparación

Si su proyecto necesita asistencia para la construcción llave en mano, dirija a su equipo a Montaje de PCB y nuestro Calidad para que las expectativas estén alineadas desde el principio.

Los tableros sobredimensionados provocan restricciones especiales

Límites del equipo y manipulación manual

Una vez superados ciertos umbrales de tamaño, las tiendas pueden necesitar estanterías diferentes, sistemas de transporte distintos o personal adicional. Es entonces cuando se habla de “manipulación especial” en los presupuestos, aunque nadie lo incluya como partida.

Lo que cambia a menudo

• Más manipulación manual → mayor riesgo de arañazos y retrasos.
• Más limitaciones de embalaje → mayor tiempo de preparación para el envío
• Mayor sensibilidad al alabeo → más ajuste del proceso

Escenario real Una placa base grande es mecánicamente perfecta, pero se convierte en una “placa lenta” en producción. La capacidad de prensado y taladrado se convierte en un obstáculo. El calendario se resbala, el montaje se desordena y hay que pagar por las prisas en otros eslabones de la cadena de suministro.

Para construcciones avanzadas (HDI, rígido-flexible, control de impedancia), esto se vuelve más sensible. Si ese es su mundo, navegue por PCB avanzado para alinear los requisitos antes de congelar el diseño.

Prototipos rápidos: el tamaño afecta directamente a los plazos

El giro rápido funciona mejor con diseños compactos y aptos para paneles

El turno rápido no es magia. Es prioridad en la cola y agilización del proceso. Los tableros más pequeños y estándar son más fáciles de colocar en una cola congestionada sin romper el plan del día.

Prototipo de realidad

• Contorno más pequeño → panelización más fácil → flujo más rápido.
• Contorno más grande → menos por panel → más capacidad consumida → esperas más largas.

El impuesto “bucle ECO

Los prototipos cambian a menudo. Si la placa es grande y compleja, cada ECO puede obligar a planificar nuevos paneles, elegir nuevas herramientas y, a veces, ensamblar nuevos dispositivos. Esto añade tiempo de calendario, aunque la fábrica sea rápida.

Si está iterando prototipos, mantenga abierto un canal directo a través de Póngase en contacto con nosotros para que los comentarios de DFM no se queden atascados en el ping-pong del correo electrónico.

Cuadro sinóptico: lo que cambia el tamaño del tablero en coste y plazo de entrega

Escenarios prácticos: cómo reflexionar sobre las decisiones de tamaño

Producción en serie OEM/Marca

Si envías miles de unidades, te preocupas por rendimiento del panel y rendimiento más que nada. Un pequeño retoque en el esquema puede cambiar la economía de tu unidad a largo plazo sin tocar el circuito.

EMS y fabricación por contrato

Los equipos EMS quieren paneles estables, una depanelización predecible y un acceso limpio a las pruebas. Los paneles grandes no son “malos”, pero necesitan disciplina de procesosLa clave: raíles, fiduciales, rupturas coherentes y un plan de pruebas que no se convierta en el cuello de botella.

Laboratorios, universidades y equipos de I+D

La I+D suele requerir velocidad e iteración. Los primeros prototipos deben ser compactos y fáciles de manejar, y el contorno debe ampliarse solo cuando el diseño mecánico sea estable.

Si desea más notas y ejemplos de fabricación, consulte nuestro Blog y Aplicaciones.

Lista de comprobación rápida: reduzca el coste y el plazo de entrega sin cambiar el circuito

• Mantén el contorno compacto y evita la geometría extraña a menos que realmente la necesites.
• Diseño con panelización en mente: raíles, puntos de referencia y espaciado coherente.
• Pida una revisión DFM pronto, antes de que el trazado se “endurezca”.”
• Evite el crecimiento mecánico de última hora que acaba con el rendimiento del panel.
• Planifique su estrategia de pruebas (AOI, sonda volante, ICT) de modo que se adapte al tamaño de la placa.
• Si su tabla es grande, trate el alabeo y la manipulación como limitaciones de primera clase.

Si lo deseas, indícame el contorno de tu placa (L×A), el nivel de cantidad (prototipo, piloto o masivo) y si necesitas ensamblaje. Le indicaré el mejor tamaño y la mejor estrategia de panelización para su caso de uso sin tener que dar vueltas a los costes.
