Qual è la finitura superficiale migliore per i PCB con anima in alluminio?

Se si sta costruendo un PCB con anima in alluminio (chiamato anche MCPCB o PCB IMS), la finitura della superficie non è un “optional”. Decide il grado di bagnatura dei pad, la tenuta della finestra SMT e il numero di sorprese da affrontare durante il reflow.

Costruiamo per acquirenti B2B che si preoccupano di tempi e rendimenti: prototipazione rapida, produzione di massa e assemblaggio di PCB con un rigoroso controllo di qualità e consegne puntuali in tutto il mondo. Sul nostro sito vedrete molti flussi di lavoro OEM/ODM e all'ingrosso per quanto riguarda l'illuminazione a LED, il controllo industriale e l'hardware incorporato, quindi parliamo di finitura superficiale nello stesso modo in cui ne parlerà il vostro team CM e QA: in termini di rischio, rendimento e affidabilità. I link interni che utilizzo di seguito provengono dall'elenco dei link del sito in PCB.json. .

Finitura superficiale dei circuiti stampati con anima in alluminio: cosa determina realmente la scelta

La maggior parte dei “dibattiti finali” si riduce a quattro variabili:

• Planarità e complanarità del pad: Il vostro stencil è in grado di stampare in modo uniforme, soprattutto sui tamponi a passo fine?
• Saldabilità e durata di conservazione: Le schede si saldano ancora in modo pulito dopo la spedizione e la permanenza in magazzino?
• Stress termico durante la lavorazione: Le strutture con anima in alluminio trasmettono il calore in modo diverso. Alcune finiture aggiungono calore al processo o aggiungono un ulteriore strato di rischio.
• La vostra realtà di assemblaggio: Saldatura a mano o a riflusso, riflusso singolo o multiplo, azoto o aria, copertura AOI e così via.

Se volete la versione breve: scegliete innanzitutto la finitura che protegge il vostro rendimento, quindi regolate i costi e i tempi di consegna in base a quella. Se state acquistando anche la produzione e l'SMT, allineate subito la finitura con la capacità della vostra linea. Il nostro Fabbricazione di PCB e Assemblaggio di PCB I team di solito confermano la scelta della finitura durante la DFM proprio per questo motivo.

ENIG su PCB con anima in alluminio

ENIG: planarità per passo fine e resa SMT stabile

ENIG (Electroless Nickel / Immersion Gold) di solito vince quando ci si interessa di cuscinetti piatti e giunti di saldatura ripetibili. Sulle schede con anima in alluminio, ciò è molto importante quando si utilizzano array di LED densi, spaziature strette tra pad e pad o qualsiasi cosa sia sensibile al volume di saldatura.

Cosa fa bene ENIG nelle costruzioni reali:

• Stampa a stencil più pulita: i tamponi più piatti aiutano a mantenere costanti i depositi di pasta.
• Bagnatura più prevedibile su un pannello: utile quando si cerca di ottenere una luminosità uniforme dei LED o una stretta variazione elettrica.
• Migliore adattamento alle impronte a passo fine: meno “topografia del cuscinetto” da combattere.

Dove l'ENIG può mordere:

• Non è il percorso più economico.
• Il nichel aggiunge uno strato, quindi è necessario un solido controllo del processo e criteri di accettazione chiari.

Se il vostro prodotto urla “non fare casini”, ENIG è di solito la scelta più sicura. L'ENIG viene spesso abbinato a progetti impegnativi anche altrove, come le costruzioni a passo stretto mostrate sul nostro sito pagina di fabbricazione HDI a passo fine e multistrati ad alta frequenza che necessitano di una qualità controllata del pad.

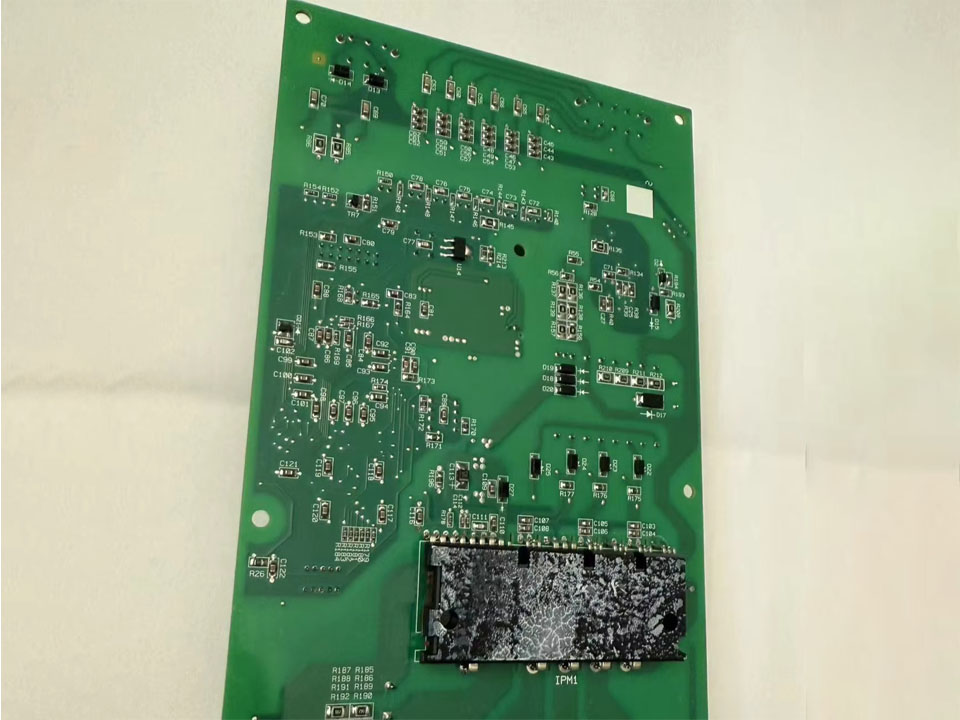

HASL senza piombo su PCB con anima in alluminio

HASL senza piombo: pratico, disponibile, ma attenzione alla planarità

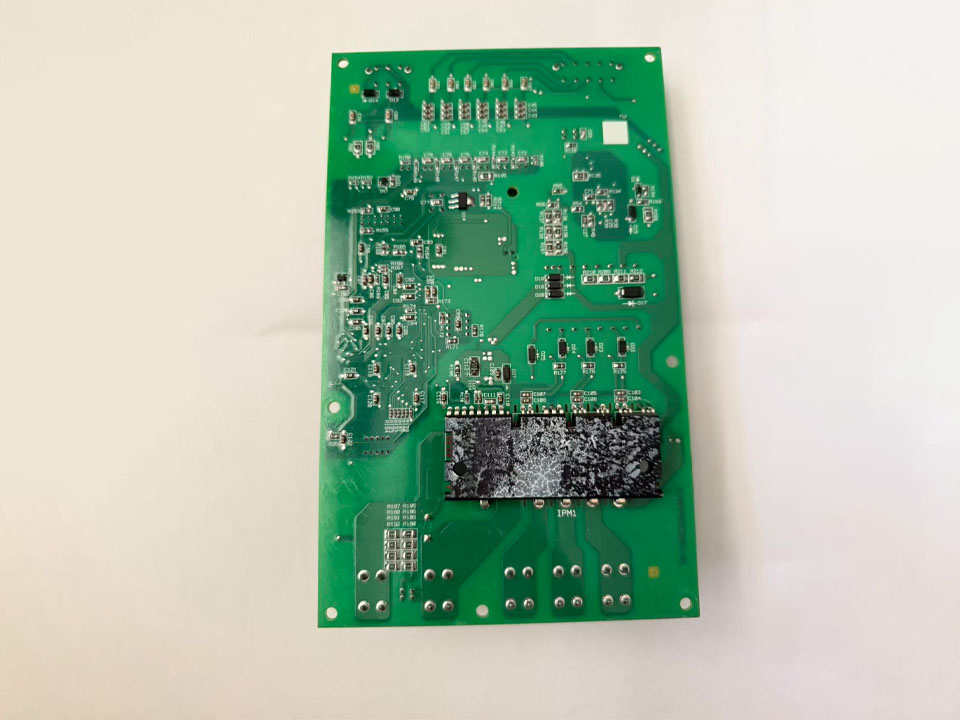

L'HASL (Hot Air Solder Leveling) senza piombo è una finitura comune e conveniente. Può funzionare su schede con anima in alluminio, soprattutto quando le piazzole sono più grandi e il processo di assemblaggio prevede una certa tolleranza.

Perché gli acquirenti lo scelgono ancora:

• Ampia catena di fornitura: molte fabbriche sono in grado di farlo funzionare.
• Buona saldabilità subito dopo l'acquisto.
• Adatto a layout robusti e a bassa densità senza drammi.

I compromessi da prevedere:

• La planarità del pad non è il suo punto di forza. Se il passo è stretto, l'HASL può ridurre la finestra di processo.
• Sensibilità del profilo di riflusso: le anime in alluminio possono reagire in modo diverso al calore. Se a questo si aggiunge una finitura che comporta già un trattamento termico, è necessario che i team di produzione e SMT siano allineati per quanto riguarda la gestione e il profilo.

Se state costruendo qualcosa come una semplice scheda di controllo che dà importanza alla produttività e alla robustezza, l'HASL può ancora avere senso. È inoltre possibile verificare le scelte di finitura in base alle reali aspettative di assemblaggio sul nostro sito web Qualità poiché i criteri di ispezione e accettazione dovrebbero corrispondere alla finitura scelta.

OSP su PCB con anima in alluminio

OSP: basso stress di processo e velocità di tornitura

L'OSP (Organic Solderability Preservative) è un sottile rivestimento organico che protegge il rame dall'ossidazione. Alle squadre piace quando vogliono un finitura semplice e pulita e un percorso veloce dalla fabbrica all'SMT.

Dove brilla l'OSP:

• Ottimo per le costruzioni a rotazione rapida che passano direttamente all'assemblaggio.
• Riduzione del calore di processo rispetto ad alcune alternative, il che può essere utile quando si è attenti alle sollecitazioni termiche nelle costruzioni con anima in metallo.
• Ottima opzione per le tirature sensibili ai costi senza costringervi a parlare di planarità dell'HASL.

Dove l'OSP ha bisogno di disciplina:

• Durata di conservazione e manipolazione importa di più. Le impronte digitali, l'umidità e il lungo stoccaggio possono trasformarsi in problemi di saldabilità.
• Se le vostre schede rimarranno in un magazzino “fino alla prossima produzione”, OSP può punire questo piano.

L'OSP spesso funziona bene per i programmi OEM a ciclo breve e per le prove pilota. Se il vostro team esegue rotazioni frequenti, si abbina naturalmente a un flusso di lavoro di prototipazione rapida, come quello descritto nel nostro sito Servizi pagina.

Argento per immersione su PCB con anima in alluminio

Argento per immersione: solide prestazioni elettriche e buona planarità del pad

L'argento per immersione viene spesso scelto quando le squadre vogliono buona planarità e forti caratteristiche elettriche. Può essere una pratica via di mezzo quando l'ENIG sembra eccessivo ma si desidera comunque una superficie più piatta rispetto all'HASL.

Cosa fa bene:

• Cuscinetti piatti che si comportano bene sotto uno stencil.
• Superficie di contatto stabile per molti scenari SMT.

Cosa controllare:

• Imballaggio e stoccaggio: tenerlo pulito, tenerlo asciutto, evitare la contaminazione.
• Siate chiari sull'aspetto superficiale accettabile. L'argento può avere un aspetto “diverso” nel tempo, anche se la saldabilità rimane buona, e questo può confondere le ispezioni in entrata se non si stabiliscono le aspettative.

Se la scheda con anima in alluminio si trova in prossimità di segnali RF o sensibili, è possibile che stiate già cercando pile specializzate. In questo caso, potreste anche consultare il nostro Capacità per allineare la scelta di finitura con il resto dei controlli di processo.

Stagno per immersione su PCB con anima in alluminio

Stagno a immersione: pastiglie piatte, ma l'affidabilità deve essere esaminata con attenzione

Lo stagno a immersione può dare pastiglie molto piatte, che sembra interessante per le schede SMT. Ma per le schede con anima in alluminio, molti ingegneri considerano la questione come “da usare con cautela”, perché l'affidabilità a lungo termine può diventare un problema maggiore.

Perché le squadre lo considerano:

• Eccellente planarità per la stampa e il posizionamento.

Perché le squadre esitano:

• Rischio di baffi di stagno e il comportamento alle sollecitazioni può manifestarsi in base all'ambiente operativo e ai cicli termici.
• Se il prodotto funziona a caldo, fa molti cicli o ha un obiettivo di lunga durata, è necessaria una convalida reale, non delle ipotesi.

Se state costruendo per l'illuminazione automobilistica o per cicli di lavoro industriali, non scegliete lo stagno a immersione solo perché è piatto. Sceglietelo solo se il vostro piano di affidabilità lo supporta.

Tabella di confronto delle finiture superficiali per i PCB con anima in alluminio

Ecco una sintesi pratica da inserire in un documento di sourcing, in una lista di controllo DFM o in una nota RFQ.

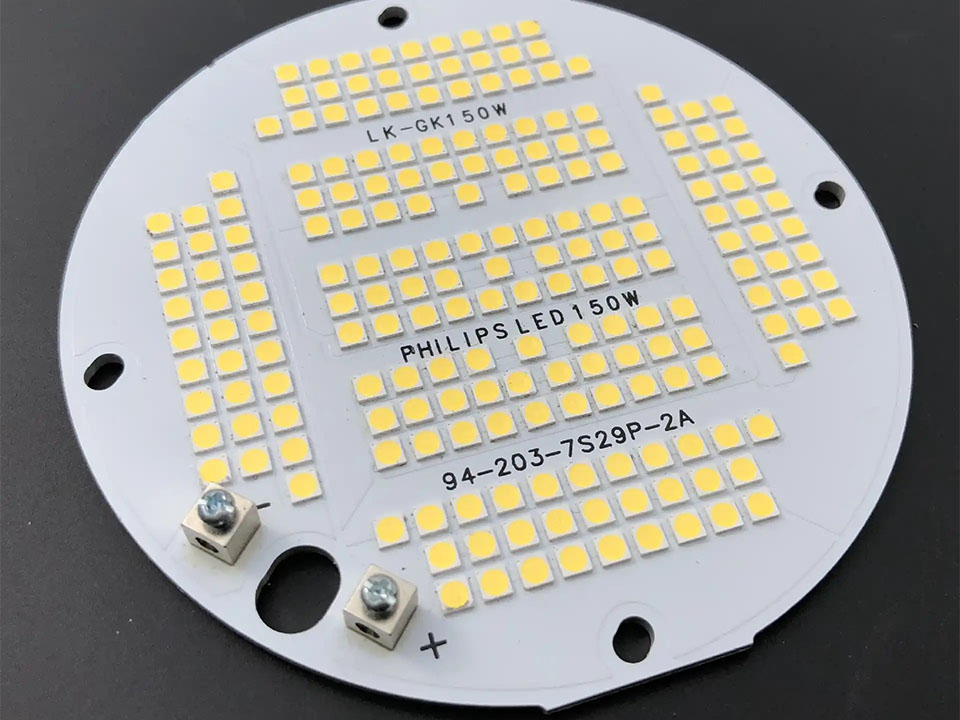

Illuminazione LED MCPCB in alluminio: scelta di finitura nel linguaggio della produzione reale

Rendiamo questo concetto concreto. Se state costruendo pannelli MCPCB in alluminio per l'illuminazione a LED, i punti dolenti di solito sono questi:

• “Stiamo ottenendo variazione di bagnatura attraverso il pannello”.”
• “Il riflusso sembra ok, ma voiding è elevato sotto i cuscinetti termici”.”
• “L'AOI richiama troppi falsi difetti perché le superfici dei pad hanno un aspetto incoerente”.”
• “Stiamo inseguendo uniformità di luminosità, e i giunti di saldatura non si comportano bene”.”

In queste costruzioni:

• L'ENIG è spesso utile quando si ha bisogno di un finestra di incollaggio più stretta e una ripetibilità più pulita.
• L'HASL può ancora funzionare quando le dimensioni dei pad sono tolleranti, ma si accetta una maggiore diffusione del processo.
• L'OSP funziona al meglio quando si controlla lo stoccaggio e si spingono rapidamente le schede in SMT.

Se si desidera un esempio di LED in alluminio per ancorare la discussione con l'acquirente o l'ingegnere, fare riferimento a una pagina in stile prodotto come pannello MCPCB in alluminio per illuminazione LED automotive o una build incentrata sull'IMS come PCB IMS ad alta conducibilità termica per moduli di potenza LED. Queste pagine rispondono alla stessa logica decisionale: calore, affidabilità e resa dell'assemblaggio.

Lista di controllo DFM per la finitura superficiale dei PCB con anima in alluminio

Se volete ridurre le sorprese, rispondete a questi quesiti prima di chiudere l'opera:

• Passo e dimensioni del pad più piccoli: Vivete o no nella terra del fine-pitch?
• Metodo di montaggio: rifusione singola, bifacciale, saldatura selettiva, ritocco manuale?
• Tempo di conservazione: le tavole rimarranno ferme, saranno spedite lontano o saranno messe in scena per mesi?
• Ambiente operativo: temperature elevate, cicli termici intensi, lunga durata?
• Piano di ispezione: Criteri AOI, test di saldabilità, regole QC in ingresso.

Se acquistate come OEM, EMS, società di progettazione o distributori, potete anche includere questo aspetto nelle vostre note RFQ. In questo modo si riduce il tira e molla e si accelera la DFM. Se volete che esaminiamo la vostra scelta di finitura in base alla densità dell'impronta e al profilo di rifusione, iniziate dal Contatto e inviate i vostri Gerber e la distinta base.

Quindi, quale finitura superficiale funziona meglio sui PCB con anima in alluminio?

• Scegliere ENIG quando si desidera il percorso più sicuro per pad a passo fine e per una resa SMT ripetibile.
• Scegliere HASL senza piombo quando si ha bisogno di un'opzione pratica e ampiamente disponibile e il progetto può tollerare una minore planarità del pad.
• Scegliere OSP quando ci si muove velocemente e si controlla lo stoccaggio e la movimentazione.
• Considerare argento ad immersione quando si desiderano pastiglie piatte e un comportamento elettrico solido senza doversi impegnare in ENIG.
• Trattare stagno a immersione come “piatta ma verificata”, soprattutto per i prodotti che funzionano a caldo o di lunga durata.

Se ci comunicate il passo minimo, il tempo di stoccaggio previsto e se state eseguendo un riflusso singolo o doppio, di solito possiamo restringere rapidamente la scelta a due finiture ed evitare che la vostra produzione esca dal ciclo di rilavorazione.
