Como posso validar o meu protótipo antes de o enviar para fabrico?

Saiba como validar o seu protótipo de PCB antes do fabrico com requisitos claros, verificações DFM, portas EVT/DVT/PVT, FMEA, congelamento da lista técnica e uma execução piloto.

Se estiver a construir hardware, “funciona na minha bancada” não é o ponto de chegada. Um protótipo pode passar num teste rápido e, mesmo assim, rebentar com a sua agenda quando chegar ao fabrico real, SMT e QA. O objetivo é simples: provar que a conceção é construível, testável e estável à escala antes de o entregar a uma fábrica.

Se estiver a abastecer-se junto de uma fábrica chinesa de PCB B2B como Fábrica PCB B2B da China: prototipagem rápida, montagem fiável , Além disso, este trabalho de validação também torna os seus pedidos de cotação mais rápidos, o seu feedback DFM mais limpo e o seu projeto-piloto menos doloroso.

Abaixo está um fluxo prático que pode ser reutilizado em programas OEM/ODM, construções EMS, casas de design e empresas em fase de arranque.

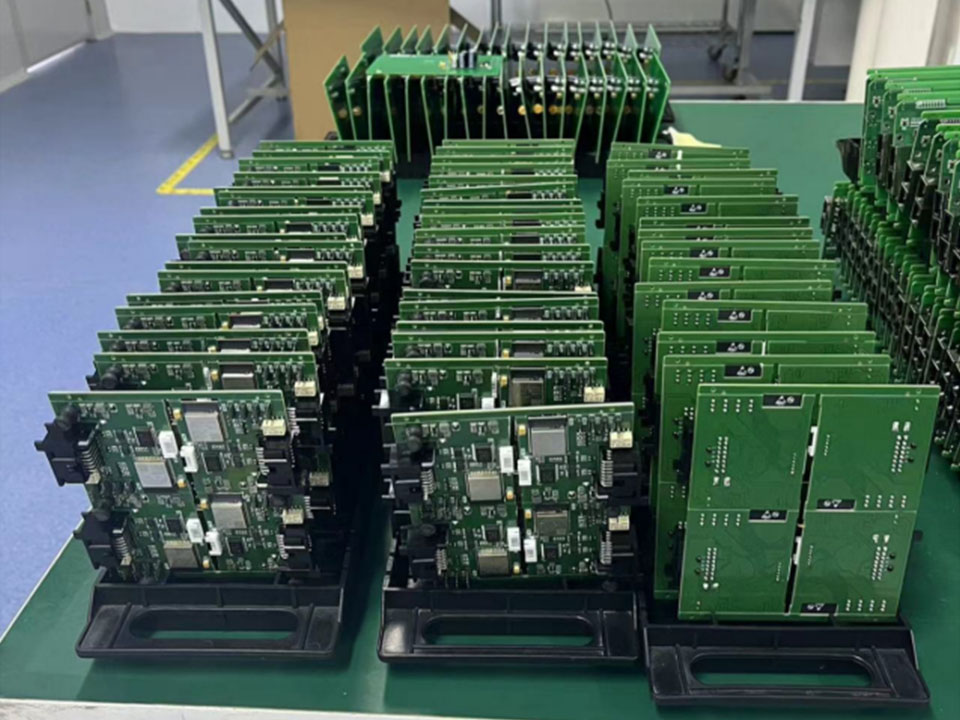

Como posso validar o meu protótipo antes de o enviar para fabrico?

Matriz de rastreabilidade das entradas de projeto e dos requisitos

Antes de validar qualquer coisa, defina o que significa “bom”. Caso contrário, irá executar testes para sempre e ainda discutirá no final.

Construir um Matriz de rastreabilidade dos requisitos que associe cada requisito a um método de verificação e a uma linha de aprovação/reprovação. Mantenha-o aborrecido e claro. É assim que se evita que o scope creep se infiltre na versão de fábrica.

O que incluir (projectos típicos de PCB/PCBA):

  • Elétrico: trilhos de tensão, corrente máxima, limites de ondulação, orçamento de ruído
  • Interfaces: USB, Ethernet, RF, barramentos de sensores, regras de pinagem de conectores
  • Ambiente: gama de temperaturas, vibração, humidade, expectativas ESD
  • Fiabilidade: ciclo de funcionamento, tempo de vida previsto, tolerância a falhas no terreno
  • Conformidade: restrições de materiais, rotulagem, registos de ensaios que deve manter

Quando enviar um pedido de cotação ou iniciar um NPI, associe esta mentalidade ao âmbito do seu serviço, como o seu Serviços e Capacidades páginas. É sinal de que não está a adivinhar. Está a fazer um lançamento controlado.

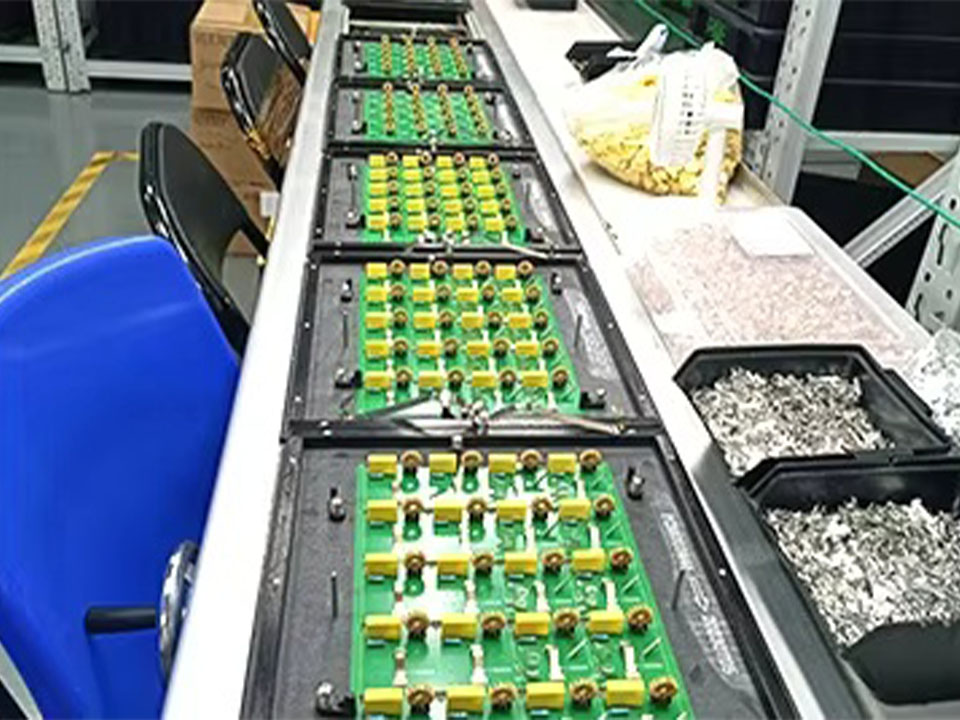

Como posso validar o meu protótipo antes de o enviar para fabrico?

Verificação da conceção

A verificação responde a uma pergunta: O projeto foi bem concebido? Pense: regras esquemáticas, restrições de disposição, intenção de empilhamento e desempenho mensurável.

Controlo de empilhamento e impedância

Se a sua placa tiver alta velocidade ou RF, não espere pelo primeiro lote para “ver o que acontece”. Valide-os com antecedência:

  • O empilhamento corresponde à impedância pretendida
  • Os planos de referência são contínuos
  • Os caminhos de retorno não são cortados por fendas e vazios
  • Os pares diferenciais mantêm as regras de espaçamento e comprimento através de conectores e vias

É aqui que Feedback DFM + know-how de fabrico importa. Se o seu trabalho necessitar de um controlo mais apertado (HDI, passo fino, impedância controlada), encaminhe-o através de algo como PCB avançado em vez de a tratar como uma construção básica de 2 camadas.

Revisão do esquema, ERC/DRC e pontos de teste

Efetuar as verificações obrigatórias e tratar as falhas como bloqueadores:

  • ERC/DRC limpo
  • Verificação da sanidade da árvore de energia (caminhos de brownout, inrush, peças de proteção)
  • Programação do acesso ao cabeçalho
  • Sinais de depuração interrompidos
  • Pontos de teste suficientes para a estratégia TIC/FCT

Um problema comum na fábrica é “não haver sítio para sondar”. Depois, acabamos por ter cabos a voar, dados inconsistentes e uma depuração lenta. Resolva isso no layout, não na linha.

Validação do projeto

A validação responde a uma pergunta diferente: Construiu o produto certo para o caso de utilização real? Isto significa cargas realistas, cabos reais, comportamento real do utilizador e casos extremos desagradáveis.

Eis três cenários que detectam rapidamente os problemas:

  • Placa de controlo industrial: Funciona bem no laboratório, mas depois reinicia numa linha de motor ruidosa. A validação inclui stress EMI, quedas de energia e comportamento de picos de IO.
  • Dispositivo de consumo: Passa a função básica, mas depois falha no terreno porque os utilizadores ligam adaptadores baratos a quente. A validação inclui o abuso de ligar/desligar e pontos de contacto ESD.
  • Dispositivo vestível ou médico: Pequenas fugas, desvios ou intermitência do conetor tornam-se um pesadelo para o suporte. A validação inclui longos ciclos de imersão e de conectores.

Se também planear a construção "chave na mão", associe a validação a realidades de montagem, como Montagem de PCB , A montagem pode alterar os resultados (perfil de refluxo, risco de tombamento, vazamento de BGA, etc.).

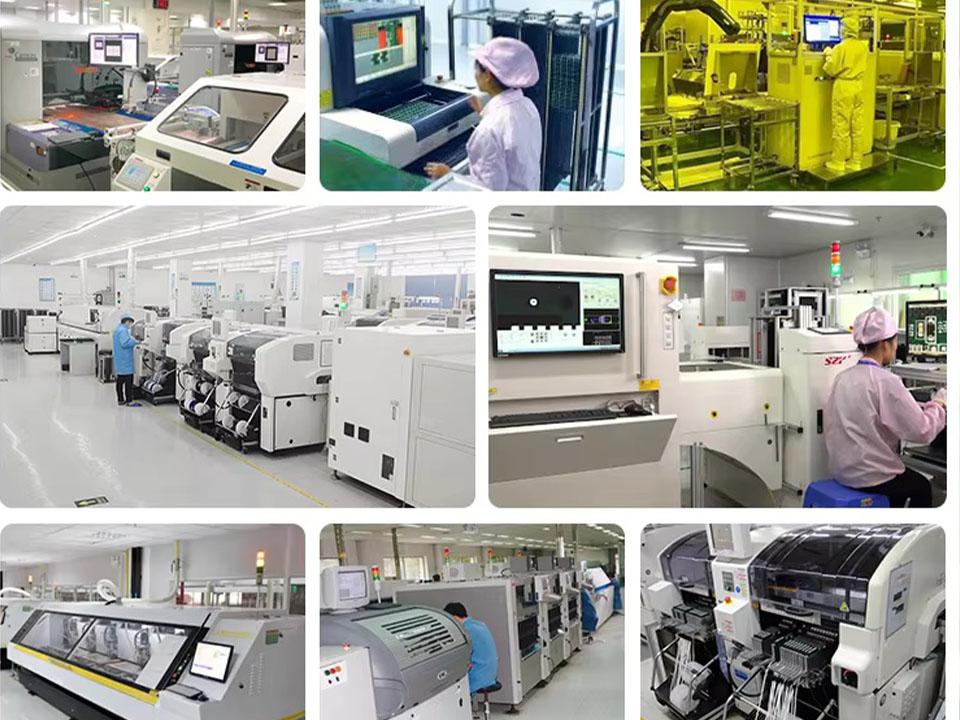

Como posso validar o meu protótipo antes de o enviar para fabrico?

DFM/DFA

O DFM/DFA é onde nasce a maioria das falhas do protótipo à produção. Não se pode “testar a saída” de uma fraca capacidade de fabrico.

Lista de controlo DFM

Executar uma passagem DFM estruturada antes de lançar Gerbers:

  • Margens do anel anular e espaçamento entre a broca e o cobre
  • Fragmentos de máscara de solda e regras de barragem
  • Regras de via-in-pad e decisões de preenchimento/capacitação
  • Viabilidade de encaminhamento de fugas de passo fino
  • Equilíbrio do cobre e risco de empeno
  • Necessidades de painelização (calhas, fiduciais, furos para ferramentas)
  • Acesso à montagem (separadores, folga dos conectores)

É também por isso que é importante ter um caminho de fabrico claro. Se estiver a fazer a encomenda ao abrigo de um Fabrico de PCB Se o seu objetivo for o de obter notas DFM que correspondam aos limites reais do processo e não comentários genéricos.

TVP TVD TVP

EVT/DVT/PVT evita que se misturem três trabalhos numa só construção.

  • EVT (Engineering Validation Test): comprovar as funções principais, reduzir o risco da arquitetura
  • DVT (Teste de validação do projeto): confirmar que a conceção completa cumpre os requisitos, colmatar as lacunas de fiabilidade
  • PVT (Teste de validação da produção): provar que o fluxo de fabrico é estável (processo, dispositivos, estações de ensaio)

Se é um OEM, um parceiro EMS ou um estúdio de design que envia para um cliente de marca, esta linguagem torna o alinhamento mais fácil. Também torna o controlo de alterações mais simples, porque cada ECO tem um impacto de fase.

DFMEA PFMEA

É na FMEA que se deixa de apostar na sorte.

  • DFMEA: como a conceção pode falhar, o que acontece, como se detecta a falha
  • PFMEA: como o processo pode falhar (colocação, refluxo, inspeção, manuseamento)

Não precisa de uma folha de cálculo enorme para começar. Mas precisa de honestidade. As melhores equipas utilizam o DFMEA/PFMEA para decidir o que fazer:

  • proteção (bandas de guarda, redução, filtragem)
  • monitor (auto-teste incorporado, registos, limites)
  • redesenho (layout, área de cobertura, escolha de conectores)

Se o seu cliente for do sector automóvel ou industrial, esta é a diferença entre “protótipo feito” e “pronto a produzir”.”

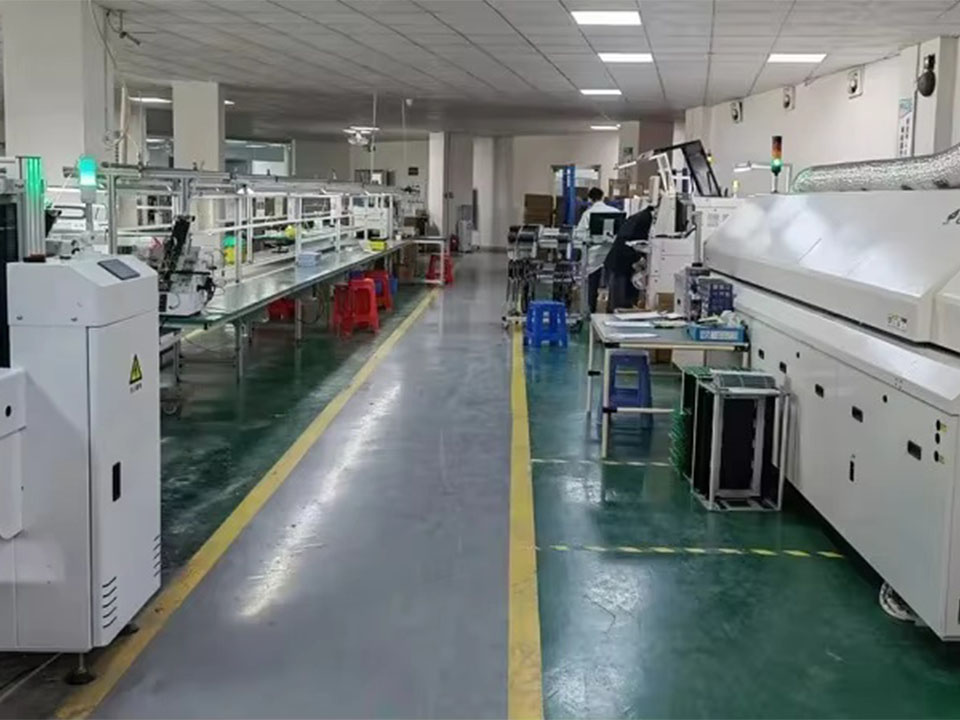

Como posso validar o meu protótipo antes de o enviar para fabrico?

Congelamento da lista técnica e segunda origem

Muitos dos “problemas de fabrico” são, na realidade, problemas de aprovisionamento mascarados.

Antes de lançar:

  • congelar a revisão da lista técnica (mesmo que seja um “congelamento suave”)
  • marcar peças críticas (MCU, PMIC, front-end RF, conectores)
  • definir os suplentes aprovados, sempre que possível
  • regras de compatibilidade da superfície de fecho para os suplentes
  • confirmar se a embalagem, a polaridade e as notas de manuseamento MSL estão corretas

Isto é ainda mais importante para o trabalho B2B por grosso e OEM/ODM, em que o comprador pode necessitar de continuidade para peças sobresselentes, stock de serviço ou construções longas.

Corrida piloto

Um teste piloto prova que o sistema funciona quando sai da sua secretária e entra numa linha.

O que se valida numa corrida-piloto:

  • modos de rendimento e de defeitos de topo (o que falha mais e porquê)
  • se a AOI detecta problemas reais ou envia falsas chamadas
  • se a radiografia é necessária para áreas de risco BGA/QFN
  • se a cobertura das TIC é suficiente
  • se os scripts FCT correspondem ao firmware e às configurações reais
  • se os circuitos de retrabalho estão sob controlo

É aqui que o seu Qualidade as expectativas devem ser muito claras. Se pretende obter resultados estáveis, necessita de regras de inspeção estáveis, dispositivos de teste estáveis e documentação estável.

Pacote de dados de fabrico

As fábricas não constroem intenções. Constroem ficheiros.

Pacote de lançamento mínimo:

  • Gerbers, ficheiros de perfuração, lista de rede IPC (se a utilizar)
  • notas de empilhamento e objectivos de impedância
  • desenho de fabrico (materiais, acabamento, espessura, tolerâncias)
  • desenho de montagem (marcas de polaridade, refdes, keepouts)
  • pick-and-place, lista técnica com números de peças do fabricante
  • especificações de ensaio (ICT/FCT), instruções de programação
  • controlo de revisões e notas ECO

Se quiser reduzir o número de mensagens de correio eletrónico, publicar uma única fonte de informação, indique às partes interessadas a sua Contactar-nos canal para perguntas de lançamento e o seu Blogue para explicadores de processos e notas de construção.

Tabela do plano de validação

Aqui está uma tabela compacta que pode colocar no seu documento NPI. Mantém a conversa centrada nas provas e não nas vibrações.

Tópico de validaçãoO que está a provarProvas típicas que guardaDores comuns dos clientes que evita
Entradas de projeto + Matriz de rastreabilidade dos requisitosTodos concordam com a aprovação/reprovaçãoRTM, plano de teste, critérios de lançamento“Argumentos ”Pensámos que seria..."
Verificação da conceçãoO design cumpre as especificações na bancadaRegistos DRC/ERC, relatórios de ensaio, capturas de ecrãLoops de redesenho de última hora
Controlo de empilhamento e impedânciaA alta velocidade/RF comporta-se como previstoNotas de empilhamento, alvos de impedância, TDR se utilizadoSI/EMI surpreende após a construção
DFM/DFAA placa pode ser fabricada e montada de forma fiávelLista de controlo DFM, lista de encerramento de emissõesColapso de produção, sobrecarga de retrabalho
TVP TVD TVPO risco é controlado fase a faseCritérios de entrada/saída, relatórios de faseTentar fazer tudo numa só construção
DFMEA PFMEAAs trajectórias de falha são conhecidas e mitigadasFichas DFMEA/PFMEA, verificação das acçõesFalhas no terreno e jogos de culpas
Congelamento da lista técnica + Segunda origemA cadeia de abastecimento não vai fazer descarrilar a construçãoLista técnica congelada, AVL/alternativosTrocas repentinas de peças e caos na pegada
Corrida pilotoO processo e o fluxo de ensaio são estáveisRelatório piloto, Pareto de defeitos, registos de testes“Pânico na linha de produção” durante a rampa
Pacote de dados de fabricoA fábrica pode construir sem adivinharPacote de lançamento completo, histórico ECOInúmeros e-mails de esclarecimento

Próximas etapas práticas

Se pretender uma transferência limpa para o fabrico, faça isto por ordem:

  1. Bloqueie os requisitos e construa a sua matriz de rastreabilidade.
  2. Executar a verificação do desenho e das restrições de disposição.
  3. Faça DFM/DFA com o seu fabricante e equipa de montagem.
  4. A fase de desenvolvimento é constituída por EVT → DVT → PVT, mesmo que os volumes sejam pequenos.
  5. Congelar a lista técnica e definir os suplentes antes de efetuar o aprovisionamento.
  6. Executar uma construção piloto e tratar os defeitos como dados, não como drama.
  7. Libertar um pacote completo de dados de fabrico com um controlo rigoroso das revisões.

Se partilhar o seu tipo de placa (HDI, rigid-flex, RF, cobre pesado, MCPCB de alumínio ou “FR-4 padrão”), posso adaptar a lista de verificação ao seu empilhamento exato, método de montagem e estratégia de teste - a mesma estrutura, mas mapeada para as suas restrições reais e expectativas do cliente.
