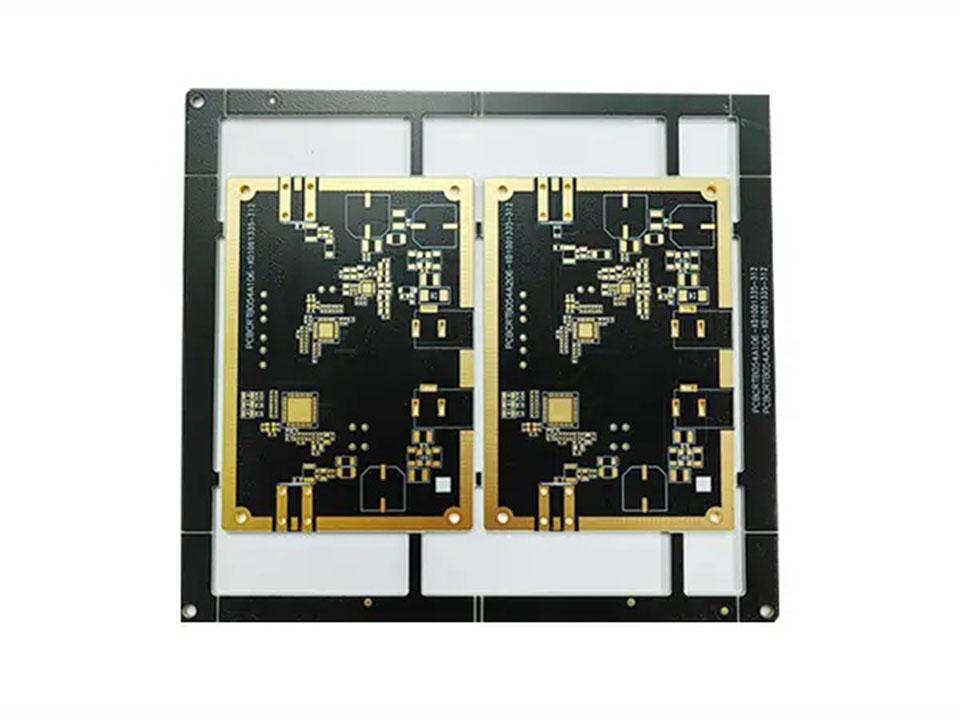

Quais são as diferenças de fabrico entre as PCB standard e as PCB High-TG?

Se alguma vez uma placa se deformou durante o refluxo, rachou uma via após o retrabalho ou apresentou falhas aleatórias “funciona na minha bancada” no terreno, já viu o lado feio do stress térmico. Em muitos casos, a causa principal não é o seu esquema. É o laminado e a forma como a fábrica tem de o processar.

Este artigo centra-se em diferenças de fabrico entre padrão FR-4 e High-TG FR-4 PCBs. Vou mantê-lo prático, com detalhes de chão de fábrica e cenários de construção reais para OEMs, equipas EMS, casas de design, laboratórios e compradores que fazem encomendas repetidas.

Se pretende combinar a escolha de materiais com uma prototipagem rápida e uma entrega de volume estável, comece com uma mentalidade de fabrico em primeiro lugar. É exatamente assim que funcionamos na Fábrica PCB B2B da China: prototipagem rápida, montagem fiável, e, em seguida, escalar através de Fabrico de placas de circuito impresso e Montagem de PCB sem alterar as “regras do processo” a meio do percurso. (As ligações internas utilizadas abaixo provêm da tua lista PCB.json).

FR-4 padrão vs FR-4 High-TG

TG (temperatura de transição vítrea) indica-lhe quando a resina epóxi passa de “rígida” a “elástica”. Quando a resina amolece, a placa expande-se mais no eixo Z, e é aí que os barris, as almofadas e as juntas de soldadura começam a sofrer golpes.

Eis a conclusão rápida:

• Padrão FR-4 adapta-se a muitas construções quotidianas com ciclos térmicos moderados.
• High-TG FR-4 destina-se a situações de abuso térmico mais difíceis: refluxo sem chumbo, retrabalho repetido, elevado número de camadas, cobre pesado, BGAs grandes ou equipamento industrial de longa duração.

Mas a escolha do High-TG não é apenas um item de linha na sua lista de materiais. Altera a forma como a fábrica prensa, perfura, chapa e valida os seus painéis.

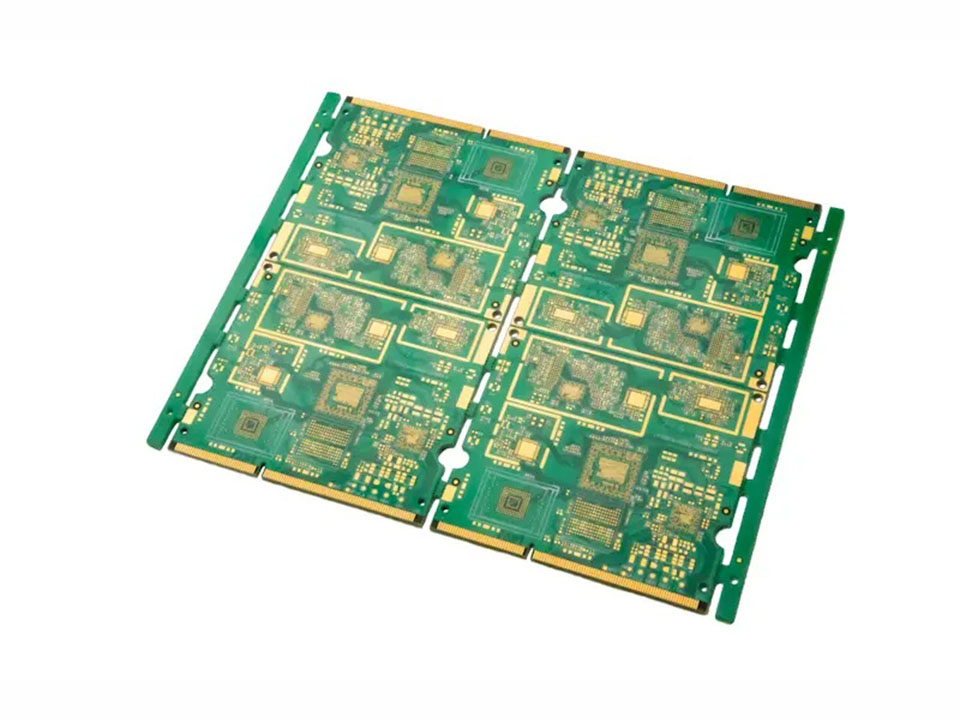

Laminação

A laminação (prensagem) é onde o High-TG começa a comportar-se de forma diferente. O sistema de resina necessita frequentemente de controlo mais rigoroso da rampa de aquecimento, do tempo de espera e da pressão para curar completamente e para evitar a falta de resina ou a retenção de voláteis.

O que vai notar no fabrico:

• A fábrica normalmente executa um perfil de laminação mais controlado (pense numa janela de processo mais estreita).
• As pilhas com construções mistas (construções HDI, lam sequencial) tornam-se menos indulgente se a receita da prensa não estiver ajustada ao sistema específico de alto TG.
• Se forçar áreas com elevado teor de cobre, a etapa de prensagem tem de gerir fluxo de resina para que não se obtenha um vidro seco ou uma ligação fraca nas extremidades do cobre.

O ponto de dor do comprador é evitado: delaminação após refusão ou durante o ciclo térmico no terreno, especialmente em placas multicamadas com cobre denso.

Se o seu projeto necessitar de uma laminação complexa (HDI, construções de impedância, interfaces rígidas-flexíveis), alinhe-o com a capacidades com antecedência para não descobrir “limites do processo” depois de já ter lançado os Gerbers.

Perfuração

A resina de alto TG é normalmente mais duro e menos “amanteigado” sob a broca. Isto altera o comportamento de perfuração de algumas formas muito reais:

• O desgaste das ferramentas tende a aumentar, pelo que as oficinas podem necessitar de mudanças de bits mais frequentes para manter a qualidade dos furos consistente.
• Pode ver mais riscos de esfregaço de resina e paredes com buracos irregulares se os avanços e as velocidades não estiverem corretos.
• As microvias e os pequenos orifícios mecânicos podem tornar-se mais sensível à acumulação de calor.

Porque é que se deve preocupar: paredes de orifícios mais ásperas e manchas não têm apenas mau aspeto sob um microscópio. Podem reduzir a aderência do revestimento e prepará-lo para cedo via fadiga.

Dica de DFM que poupa dores de cabeça: se estiver a forçar anéis anulares apertados ou campos de via densos, chame-lhe uma construção de fiabilidade e peça controlos de perfuração/limpeza/desmearização no viajante. Esta é uma prática comum em projectos sérios PCB avançado produção.

Fiabilidade do furo passante revestido (PTH)

A maioria das “falhas misteriosas” em placas que sobrevivem ao teste inicial, mas morrem mais tarde, tem como causa Fiabilidade do PTH:

• fissuras no cano
• fissuras de canto no joelho da via
• aberturas intermitentes que se manifestam após oscilações de temperatura

Os materiais de elevado TG ajudam, porque geralmente suportam melhor o stress térmico. No entanto, a fábrica tem de apoiar isso com disciplina de processo:

• Limpar as paredes do orifício (após a perfuração + desincrustação)
• Deposição estável de cobre (cobre eletrolítico + eletrolítico)
• Boa distribuição da espessura, especialmente em furos de maior proporção

Se a sua placa for sujeita a ciclos térmicos repetidos (controlo industrial, módulos automóveis, conversão de energia), coloque a fiabilidade do PTH na primeira página da discussão. Não se trata de um “exagero”. É um seguro barato contra RMAs, paragens de linha e tempestades de culpas nocturnas entre a conceção e o fabrico.

Refusão sem chumbo e ciclos térmicos

A montagem sem chumbo funciona a quente. Mesmo que a primeira passagem do refluxo pareça correta, a placa pode sofrer danos:

• refluxo de dupla face
• soldadura por onda em peças com orifícios passantes
• solda selectiva
• retrabalho e retoque

É aqui que o High-TG ganha o seu sustento. Em construções reais, o stress acumula-se rapidamente:

• Um BGA grande e planos de cobre espessos actuam como um dissipador de calor, pelo que o seu perfil funciona durante mais tempo.
• O retrabalho acrescenta picos de calor localizados.
• O empeno pode desencadear aberturas que só aparecem no teste térmico.

Se está a construir para uma vida mais longa, não se fique pelo TG. Utilize métricas de resistência à delaminação na sua especificação de material (a linguagem comum da loja inclui o desempenho do estilo T260/T288, medido utilizando os métodos de teste do IPC). É assim que se mantém a estabilidade da montagem quando o produto passa por vários eventos de calor.

Controlo da humidade e pré-cozedura

A humidade é sorrateira. As placas absorvem água ao longo do tempo e, quando as colocamos em refluxo, essa água transforma-se em vapor. Resultado: bolhas, rebentamento ou delaminação interna.

Mesmo com High-TG, o manuseamento da humidade continua a ser importante:

• Armazenamento de controlo (embalagens seladas e secas quando necessário)
• Gerir a vida útil do pavimento
• Utilizar o pré-cozimento quando as tábuas tiverem sido expostas, armazenadas durante muito tempo ou transportadas através de rotas húmidas

Regra de ouro simples: se a PCB esteve parada ou viajou entre climas, trate-a como se estivesse húmida até prova em contrário. Este simples passo pode evitar muitos casos de “a placa parecia estar bem até não estar”.”

Arrefecimento controlado e ensaios T260/T288

Após a laminação (e por vezes após outras etapas a quente), taxa de arrefecimento afecta a tensão interna. Se a oficina arrefecer de forma demasiado agressiva, a tensão pode ficar retida no painel. Mais tarde, essa tensão manifesta-se como:

• laço e torção
• separação de camadas perto de zonas de cobre pesado
• fissuras após choque térmico

Para programas de maior fiabilidade, as fábricas validam frequentemente a construção utilizando ensaios de resistência à delaminação (normalmente discutidas como verificações de resistência T260/T288/T300 segundo métodos alinhados com o IPC). Não é necessário ficar obcecado com cada número de laboratório, mas fazer quer um fornecedor que:

• sabe como controlar o empeno
• compreende o que deve ser testado para o seu caso de utilização
• executa portas de controlo de qualidade consistentes

É por isso que é útil analisar as qualidade abordagem antes de efetuar uma grande OP.

Lista de controlo das diferenças de fabrico (standard vs High-TG)

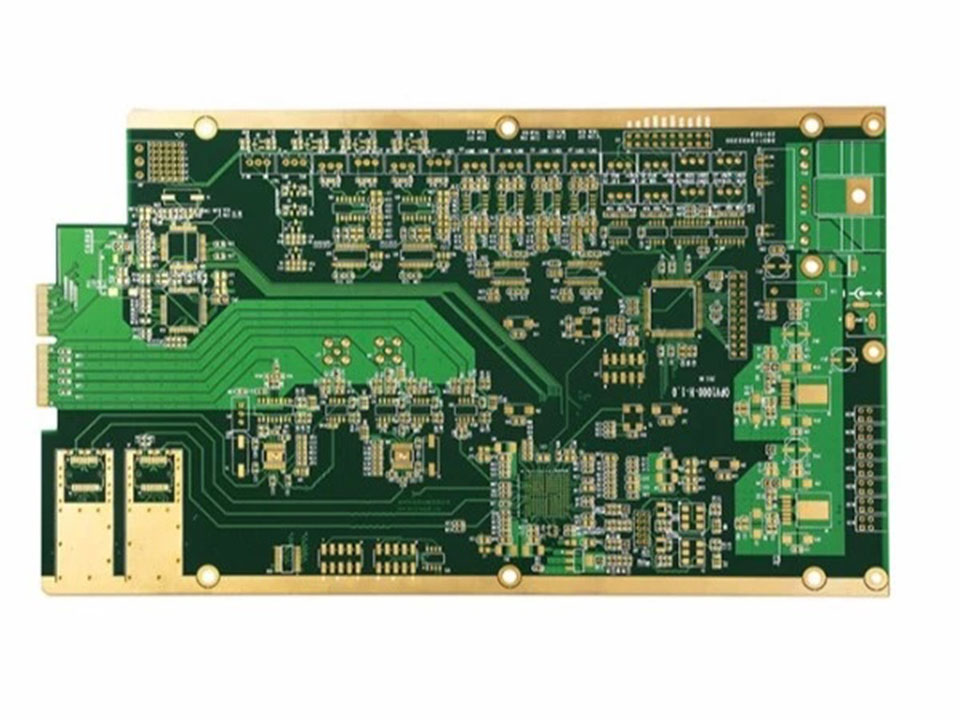

Seleção de FR-4 High-TG para construções OEM/EMS

O High-TG faz sentido quando o calor faz parte da vida normal do seu produto e não é um acidente raro. Eis alguns cenários comuns em que compensa:

• Controlo industrial painéis que funcionam a quente, têm ciclos de ligar/desligar e duram anos (pense em accionamentos de motores, controladores, fases de potência).
• Eletrónica automóvel onde as oscilações de temperatura e a vibração se juntam para castigar as vias.
• BGA denso / HDI placas em que o empeno pode reduzir o rendimento da montagem.
• Cobre pesado layouts onde a massa de cobre estica os perfis e amplifica a tensão.
• Repetir o retrabalho ambientes (serviço, reparação, peças sobressalentes) em que a placa passa mais do que uma vez pela estação de retrabalho.

Se quiser um exemplo de construção que já esteja enquadrado nesta ideia, pode direcionar os compradores para uma página interna relevante como Montagem de PCB de placa principal High-TG com grandes áreas de cobre.

O que deve enviar ao seu fornecedor de PCB para não ter surpresas

Se quiseres um escalonamento suave do proto para o volume, não digas apenas “High-TG please”. Em vez disso, envia isto:

• Caso de utilização alvo (contagem de refluxo sem chumbo, retrabalho esperado, gama de temperaturas de funcionamento)
• Intenção de empilhamento (contagem de camadas, zonas de cobre pesado, necessidades de controlo da impedância)
• Foco na fiabilidade (fiabilidade do PTH, expectativas de resistência à delaminação)
• Método de montagem (apenas SMT, tecnologia mista, onda/selectiva, revestimento conformal)

Em seguida, encaminhar o projeto através de um fornecedor que possa cobrir toda a cadeia.serviços, Fabrico de placas de circuito impresso, e Montagem de PCB-e manter o controlo de qualidade consistente desde o primeiro artigo até à produção em massa. Quando estiver pronto para começar, utilize o página de contacto para que a sua equipa possa bloquear as especificações mais cedo e proteger o rendimento.
