Проектирование жестко-гибких печатных плат сложнее, чем жестких, поскольку необходимо заранее решить проблемы изгибов, укладки, переходов, обработки при сборке и тестирования, чтобы избежать повторной обработки.
Если вы делали только жесткие печатные платы, то жесткий флекс сначала покажется вам знакомым. Те же схемы, те же сети, те же инструменты компоновки. Затем приходит реальность: rigid-flex - это не просто “плата, которая гнется”. Это механическая часть который также должен пройти электрические правила, Выжить ламинирование, и вести себя во время Монтаж SMT.
Именно поэтому процесс проектирования кажется более тяжелым. Вы не только маршрутизируете сигналы. Вы управляете деформацией, поведением стека, напряжением при переходе, доступом к тестам и допусками на сборку - на ранних этапах. Если вы откладываете эти решения на потом, то обычно расплачиваетесь за это переделками и срывами сроков во время NPI.
Если вы выбираете сборку через универсального партнера, начните отсюда: Китай PCB B2B завод: быстрое прототипирование, надежная сборка. Это помогает, когда одна и та же команда может рассматривать DFM, изготавливать и собирать без разрывов.

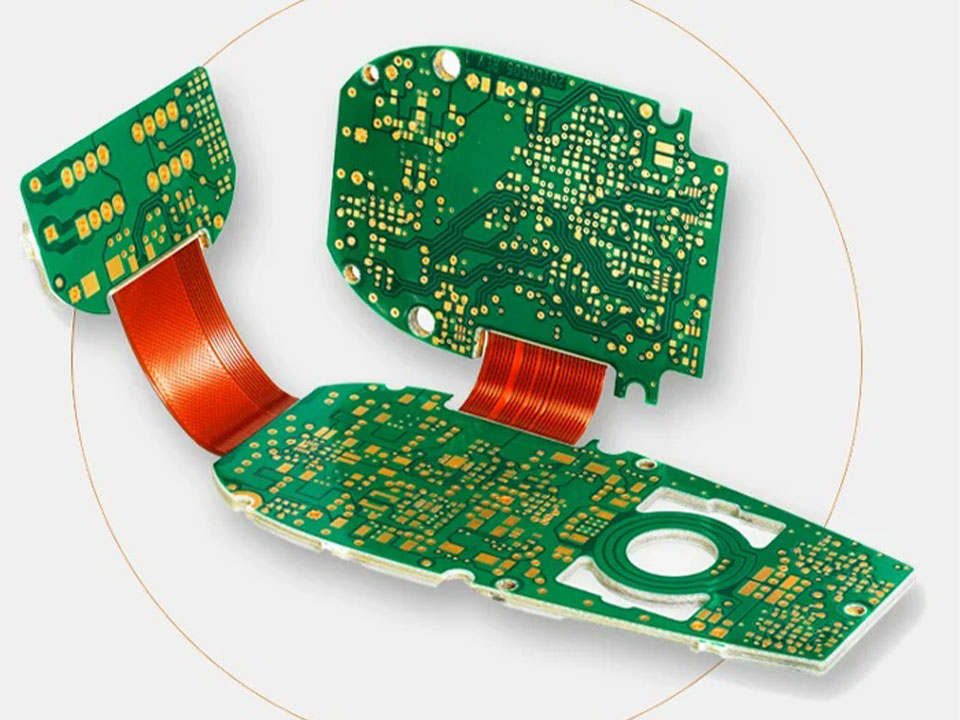

Жестко-гибкая конструкция сложнее, потому что она 2D макет плюс 3D поведение. Гибкая секция перемещается. Жесткая секция закрепляет детали. Переходная зона принимает на себя напряжение. Ваш CAD-файл может выглядеть чистым, но физическая сборка все равно может не получиться, если механика и процесс не были продуманы.
Именно поэтому жесткий флекс пользуется популярностью у OEM-производителей, которые ненавидят разъемы и кабельные жгуты. Меньшее количество межсоединений означает меньшее количество отказов в полевых условиях, меньший беспорядок при сборке и более чистую упаковку. Но эти преимущества достигаются только в том случае, если вы проектируете систему как систему, а не как плоскую плату.
Для жестко-гибких сборок можно согласовать ожидания с эталоном стиля продукта, например Жестко-гибкая печатная плата для складных гибких схем.
Жесткая конструкция печатной платы все еще может быть жесткой - HDI, BGA с мелким шагом, контролируемый импеданс, тяжелая медь, радиочастоты. Но “форма” остается стабильной. Плата не складывается. Испытательные приспособления проще. Сборка предсказуема.
Поэтому при жестком проектировании команды часто работают быстрее, так как одновременно меняется меньше переменных. О типичных жестких рабочих процессах см. Изготовление печатных плат и усовершенствованная печатная плата в качестве базового диапазона.
| Драйвер сложности (название аргумента) | Что делает жесткий флекс более прочным | Что ломается в реальной жизни | Типичное ключевое слово рецензии | Практический тип источника |
|---|---|---|---|---|
| 1) Радиус изгиба | Правила изгиба становятся главным ограничителем | Усталость меди, растрескивание покрытия, периодическое открытие | “минимальный радиус изгиба”, “динамический и статический” | Рекомендации по надежности гибкого оборудования + правила DFM для фабрик |
| 2) Штабелирование | Стек - электрический + механический + технологический | Расслоение, деформация, нестабильный импеданс | “Замок для укладки”, “План ламинирования” | Правила штабелирования производителей + технологические ограничения |
| 3) Переходные зоны | Жесткие и гибкие кромки являются очагами напряжения | Трещины, подъем подкладок, разрушение ступеней слоя | “удержание”, “снятие напряжения” | Гибкие методы строительства |
| 4) Контроль импеданса | Геометрия меняется по регионам и изгибам | Размышления, потери, неожиданности перекоса | “сопротивление на основе региона” | Передовой опыт СИ + ограничения, связанные со стекированием |
| 5) DFM | Вам нужен DFM, прежде чем маршрутизация будет “сделана”.” | Поздние ЭКО, повторное спиннинг, боль при выходе | “Предварительный макет DFM” | Рабочий процесс совместного проектирования фабрики и сборки |
| 6) Сборка печатной платы | Флекс нуждается в поддержке во время SMT | Неправильный подбор, коробление, дефекты пайки | “жесткость”, “носитель”, “панеллизация” | Ограничения процесса СЭМ |
| 7) Тестирование и проверка | Трехмерная форма усложняет зондирование и оптику | Низкий уровень охвата ИКТ, нестабильная связь | “План тестового доступа” | Планирование тестовых приспособлений и покрытия |
| 8) IPC-6013 | Правила приема отличаются от жестких | Неверные предположения о классе, риск споров | “IPC-6013” | Отраслевой стандарт |

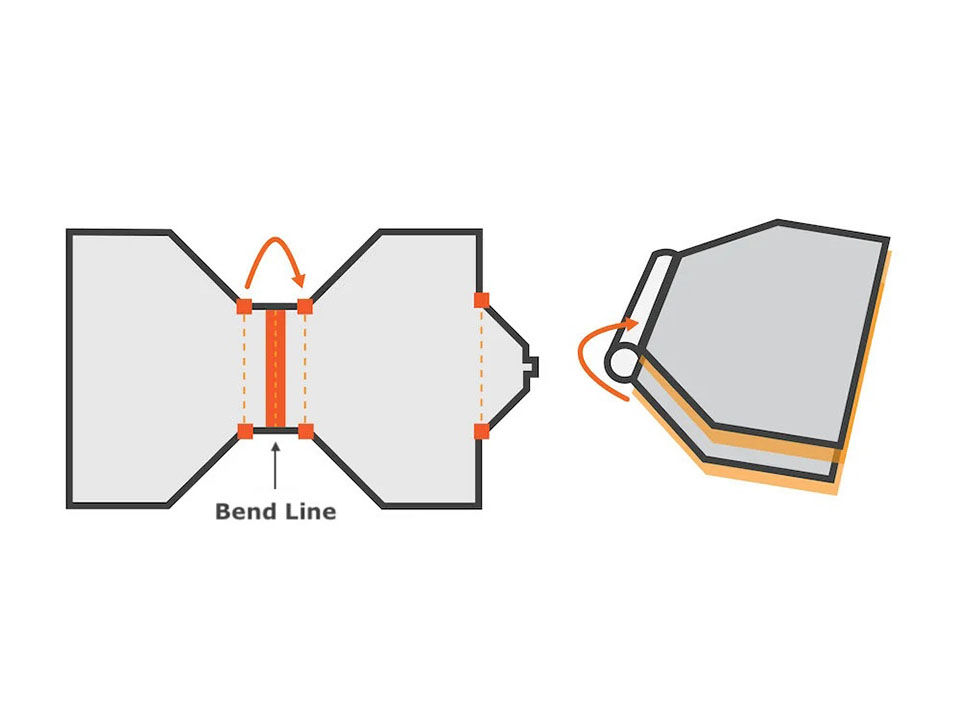

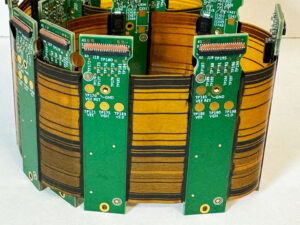

Радиус изгиба - это место, где жесткий флекс перестает быть “просто фрезеровкой”.”
Динамический изгиб означает повторяющееся движение. Подумайте о шарнирах для робототехники, имбалах, складных механизмах или любых других деталях, которые сгибаются при каждом цикле. Здесь цель проектирования не только в том, чтобы “поместиться в коробку”. Она заключается в том, чтобы “выдержать испытание жизнью”.”
Общие правила работы в цеху, которые уменьшают боль:
Static flex сгибается и устанавливается. Вы сгибаете его один раз, и он остается. Это удобнее, но все равно необходимо:
Если ваш продукт в основном представляет собой “жесткий картон + гибкий хвост”, также обратите внимание на пользовательские FPC гибкой печатной платы для OEM устройств для сравнения структур.
Работа с жесткими и гибкими стеками похожа на переговоры между физикой и процессом.
На жестких платах решения по укладке обычно сосредоточены на импедансе и целостности питания. На жестких платах вы добавляете:
Вот почему команды говорят о штабельный замок. После блокировки правила маршрутизации перестают действовать. Если стекирование продолжает меняться с опозданием, все превращается в ECO-шторм.
Если вы хотите заблаговременно установить ожидания с покупателями (OEM/ODM, оптовые заказы, оптовые программы), уделите внимание тому, что ваш партнер может делать постоянно: возможности и качество.
Переходные зоны - это места “перерыва”, если относиться к ним несерьезно.
Жесткая и гибкая кромка концентрирует напряжение. Добавьте переходы слоев, сверления и медные элементы, расположенные слишком близко к кромке, и вы создадите зародыш трещины.

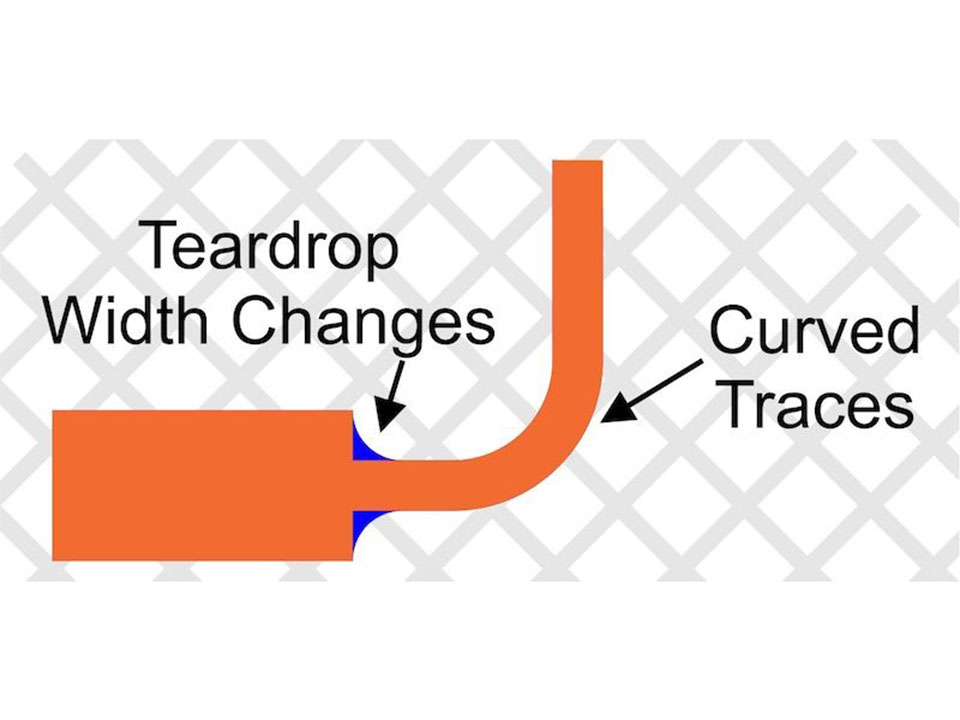

Практические привычки планировки, снижающие риск:
Когда клиенты жалуются, что “первый прототип работал, а после обработки стали появляться сбои”, скрытой причиной часто оказывается дизайн переходной зоны.
Контролируемый импеданс в жестком флексе - это все еще контролируемый импеданс, но геометрия не остается постоянной.
Часто встречаются две неприятности:
Если вы запускаете высокоскоростные пары через сгиб, относитесь к переходу как к коннектору: следите за чистотой истории опорной плоскости, сохраняйте стабильность геометрии и не “махайте крыльями” на краю.
Жесткий флекс наказывает за несвоевременное DFM. Поэтому лучшие команды тянут производственную обратную связь вперед.
Надежный ритм DFM выглядит следующим образом:
Если вам нужен прямой путь от разработки до сборки, держите поток в узком месте: услуги → fab → сборка, с четким распределением обязанностей.

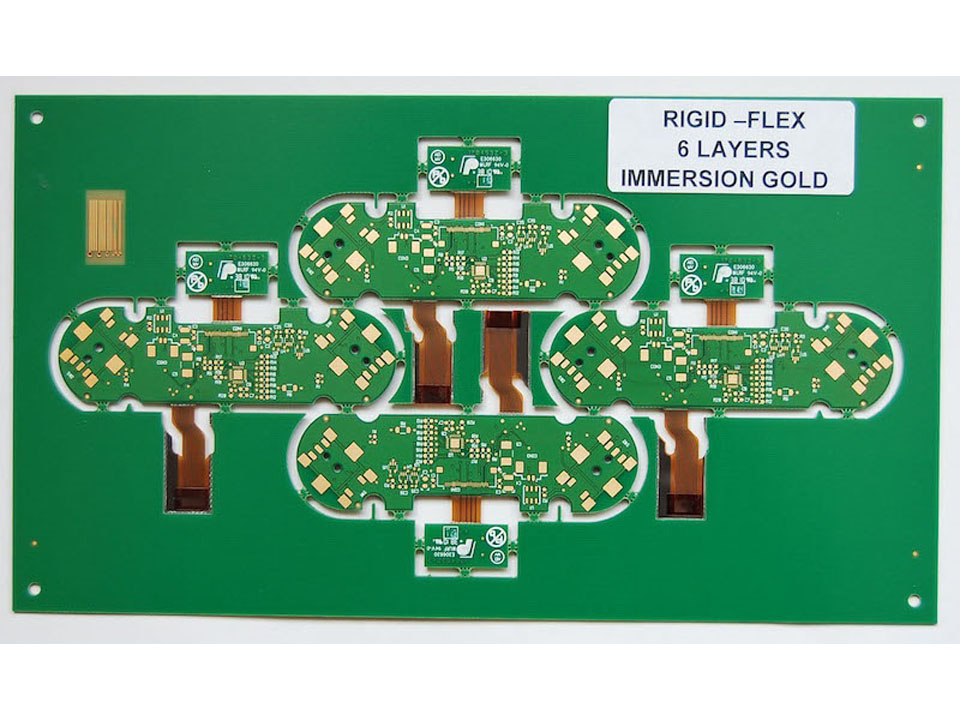

Сборка на основе жесткого флекса может пойти наперекосяк, если флекс будет свободно болтаться во время SMT.
Типичные болевые точки:
Общие исправления:
Если ваш покупатель хочет "под ключ", не хороните его - отправьте его к Сборка печатной платы и уточнить, что означает “единое окно” для их спецификации, трафарета и плана контроля.
Жесткогибкое тестирование - это не только точки тестирования. Речь идет о состав совета директоров.
Если блок не может лежать ровно, то это затрудняет контакт. Если гибкие участки отскакивают, контакт становится неровным. При AOI могут возникнуть проблемы с тенями и некопланарными областями.
Что лучше работает:
Если ваш клиент - EMS или владелец заводской линии, это, как правило, первый вопрос, который он задаст, как только увидит форму.
IPC-6013 - это общепринятый стандарт для гибких и жестко-гибких схем. Если в вашем проекте требуется определенный класс или ожидаемая надежность, четко укажите это в примечаниях к сборке. Это позволит избежать недоразумений во время входного контроля и поможет согласовать цели контроля качества между OEM-производителем, конструкторским бюро и производителем.
Жесткий флекс оправдывает свою сложность, когда избавляет от больших головных болей.
Распространенные сценарии:
Если продукт нуждается в складывании и прочности, жесткий флекс может быть самым чистым механическим решением. В противном случае жесткая печатная плата и кабель могут поставляться быстрее и с меньшим количеством переменных.
Жестко-гибкие конструкции сложнее, чем жесткие платы, поскольку они заставляют вас раньше решать вопросы, связанные с механикой, технологическими ограничениями, обработкой при сборке и тестированием.
Быстрый контрольный список, который уменьшает головную боль:
Если вам нужна помощь в согласовании DFM, производства и сборки для OEM/ODM или серийных программ, самый быстрый следующий шаг прост: связаться с нами.
