Заказ 5 и 100 печатных плат быстро меняет стоимость единицы продукции. Узнайте, как настройка, выход панелей, DFM, поиск поставщиков и подготовка линии PCBA определяют разницу в реальных сборках.
Если вы когда-нибудь дважды отправляли один и тот же нож Gerber на фабрику - сначала для маленькой партии, а затем для более крупной - вы уже знаете, что это такое: дизайн не изменился, но расценки точно изменились. Этот “зазор” - не волшебство. Он возникает из-за того, как ведут себя производство и сборка печатных плат (PCBA), когда вы распределяете фиксированную работу между большим количеством единиц.
Это руководство объясняет, что на самом деле меняется между заказом пяти плат и заказом ста плат, используя практическую логику цеха и болевые точки покупателя. В нем также рассказывается о том, как китайский производитель печатных плат B2B поддерживает быстрое создание прототипов, массовое производство и надежную сборку со строгим контролем качества и своевременной доставкой по всему миру.
Даже если вы заказываете пять плат, заводу все равно приходится выполнять ту же самую “фронтальную” работу: анализ CAM, проверка DFM, принятие решений по оснастке, маршрутизация процесса и основная бумажная работа. При сборке вы также платите за настройку линии: программирование, загрузку питателей, планирование трафаретов и проверку первых элементов.
Эти усилия по настройке не очень хорошо масштабируются. Поэтому при небольших партиях каждая плата несет на себе больший кусок этой фиксированной нагрузки. При больших партиях каждая плата несет меньшую нагрузку.
Падение цены от маленькой партии к более крупной обычно сначала кажется резким, а потом становится более спокойным. И вот почему: вы быстро амортизируете фиксированное оборудование. После этого большая часть экономии достигается за счет небольшого повышения эффективности - более высокий выход панелей, более плавный ход линии, меньшее количество остановок - а не за счет полного переписывания процесса.
Так что да, цена за единицу может сильно упасть, если вы перейдете от пяти к сотне. Но не ждите, что она будет падать вечно с той же скоростью.

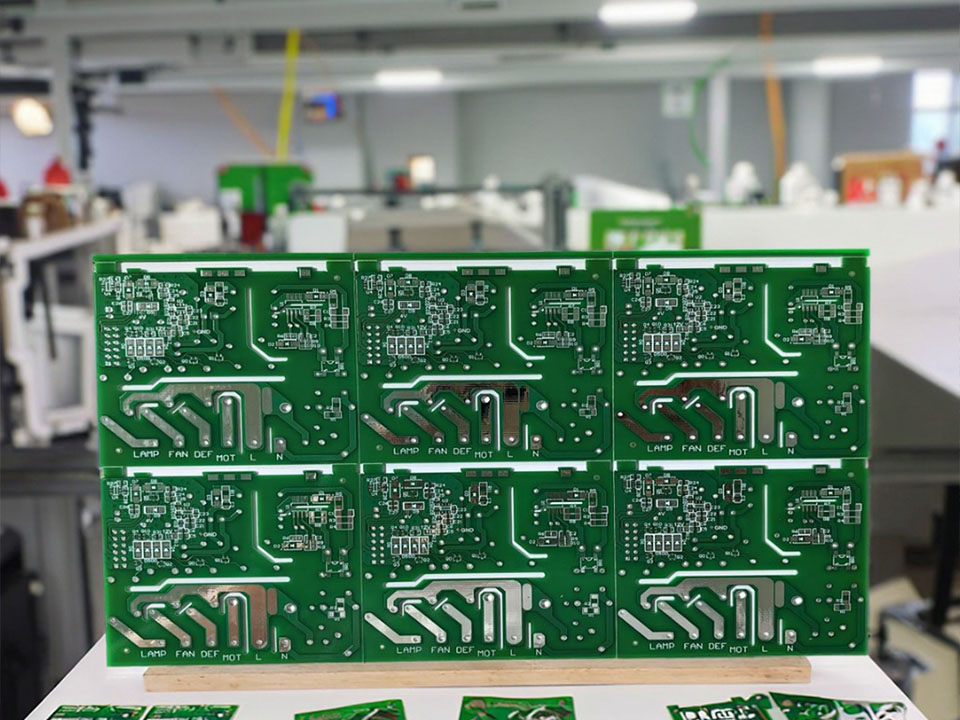

На заводах не собирают платы по одной. Они собирают панели. Если ваш контур занимает место на панели, вы платите за неиспользуемую недвижимость.
При небольших объемах можно смириться с “достаточно хорошей” панелизацией, лишь бы двигаться быстрее. При больших объемах выход панелей становится серьезным рычагом. Улучшенная раскладка, более продуманные отрывные вкладки и устойчивые направляющие могут сократить количество отходов и ускорить обработку. Это одна из причин, по которой при большом заказе можно получить гораздо более выгодное предложение, совершенно не меняя схему.
Прототипные заказы предпочитают скорость и гибкость. Вы поощряете быстрый оборот, допускаете больше ручных операций и отдаете предпочтение обучению. Крупные заказы способствуют повторяемости. Когда процесс становится стабильным, завод может планировать материалы, планировать мощности и делать меньше исключений.
Эта разница важна для покупателей B2B, таких как OEM-производители, EMS-партнеры, команды дизайнеров и сборщиков, а также фирмы, предоставляющие услуги по обслуживанию аппаратного обеспечения. Вы покупаете не просто платы - вы покупаете предсказуемость.
Количество помогает, но сложность все равно задает уровень.
Детали с мелким шагом, жесткий контроль импеданса, специальные материалы, плотные сквозные структуры, тяжелая медь, жесткий флекс и строгая косметика могут поддерживать высокую стоимость даже на сотне плат. Другими словами, вы не сможете “массовыми скидками” избавиться от сложной компоновки или рискованного профиля сборки.
PCBA часто демонстрирует больший разрыв между небольшими и крупными заказами, чем голые платы. Сборка имеет больше движущихся частей: трафарет, печать пасты, программа подбора и установки, настройка проплавления, AOI, рентгеновский контроль скрытых соединений, шлейфы доработки и стратегия тестирования.
Если ваша сборка требует много линейной подготовки, партия из пяти досок покажется вам “дорогой на единицу”, потому что вы платите за всю партию. Сто досок разделят эту плату на большую группу.
| Ключевое слово "фактор затрат | Как это выглядит на пяти досках | Как это выглядит на ста досках | Почему это важно |
|---|---|---|---|
| CAM и DFM | Быстрые проверки, больше ручных суждений | Стабильные правила, меньше исключений | Меньше неожиданностей - меньше переделок и меньше задержек |
| Панелизация | Базовый план панели | Оптимизированный по доходности план панели | Повышение урожайности снижает количество отходов и время обработки |
| Планирование материалов | Покупайте небольшими партиями | Планируемый материал и заменители | Повышенная доступность снижает риск срыва сроков |
| Настройка линии SMT | Полная настройка для крошечного выхода | Одна и та же установка, распределенная по многим устройствам | Амортизация установки снижает цену единицы продукции |
| Инспекция и контроль качества | Более высокая стоимость единицы продукции | Контроль процессов, планы отбора проб | Контроль качества переходит от “ручного” к “систематическому” |
| Тестовый подход | Быстрые проверки на благонадежность | Повторяющийся поток испытаний | Стабильный тест снижает количество побегов и возвратов на поле |
Пять досок имеют смысл, когда вы еще только учитесь:
Сотня досок имеет смысл, когда вы готовы перестать “нянчиться с билдами”:
Вот правда со стороны покупателя: большая партия часто обходится дешевле в расчете на одну доску, но больший выигрыш - это операционная выгода. Вы получаете меньше остановок на линии, меньше писем с вопросами “почему это снова произошло?” и меньше сюрпризов при доставке по всему миру.
Попросите, чтобы при прохождении DFM учитывались риски, а не просто проверялись правила. Вам нужны четкие сигналы о кольцевом отступе, осколках паяльной маски, расстояниях между сверлами и медью, заметках об импедансе и сборочных упущениях. Такая обратная связь предотвращает повторные проверки, которые являются самым быстрым способом сжечь бюджет и график.
Если вы хотите узнать, как фабрика выполняет эти проверки, начните с Возможности Страница и сопоставьте ваши ограничения с тем, что может вместить магазин.
Плохая обработка панелей приводит к скрытым издержкам: деформации панелей, заваливанию краев, слабым направляющим и болезненной депанелизации. Хорошая обработка панелей повышает стабильность размещения и производительность.
Если вы уже знаете механические ограничения вашего продукта, согласуйте их с производством на раннем этапе, воспользовавшись услугами партнера, который занимается как быстрым прототипированием, так и масштабным производством, как в случае с процессом, описанным в разделе Услуги по изготовлению печатных плат.
Тестирование может спокойно доминировать над общими усилиями. В небольших партиях вы можете полагаться на быстрые проверки и базовое тестирование. Для более крупных проектов вам нужен повторяющийся план тестирования, соответствующий вашему профилю риска. Даже простой план функционального тестирования может сократить количество побегов, циклов доработки и отказов на местах.
Требования к качеству должны соответствовать вашему рынку - потребительскому, промышленного контроля, цепочки поставок автомобилей, медицинского оборудования и так далее. Если вам нужна более строгая дисциплина процесса, согласуйте ее с требованиями поставщика. Качество подходите заблаговременно, а не после получения сообщения о неудаче.
Стоимость сборки зависит не только от SMT. Она связана с проблемой поиска поставщиков. Нехватка, отслужившие свой срок детали и медленное время выполнения заказа могут разрушить ваш план.
Практичный шаг: представьте одобренные альтернативные варианты и определите детали, которые не подлежат замене. Это не даст вашей сборке застопориться или превратиться в переделку в последнюю минуту.
Если вы занимаетесь сборкой, то, когда это имеет смысл, держите процесс под одной крышей. Единый поток позволяет сократить количество передаваемых друг другу функций, перекладываний ответственности и пропущенных примечаний о пересмотре. Вы можете увидеть объем работ под Услуги по сборке печатных плат.
Покупатели B2B обычно хотят получить две вещи одновременно: скорость сейчас и стабильность потом. Китайская фабрика PCB B2B, которая поддерживает быстрое изготовление прототипов и масштабируемое производство, может преодолеть этот разрыв, когда она осуществляет жесткий контроль качества и своевременно отправляет продукцию по всему миру.
Если в вашей команде есть OEM-производители, владельцы брендов, EMS, контрактные производители, компании, разрабатывающие решения, конструкторские бюро, службы разработки оборудования, исследовательские институты, университетские лаборатории, команды стартапов, торговцы, дистрибьюторы, местные сервисные службы или заказчики технического обслуживания и запчастей, вы почувствуете эти точки трения:
Оптимальный способ уменьшить это трение - выбрать партнера, в сферу деятельности которого входят изготовление на заказ, закупка оптовых партий и выполнение OEM/ODM - и поддерживать связь через единый канал, такой как Контактная страница.
Если вам нужно быстро получить информацию о том, с кем вы работаете, направьте заинтересованных лиц к О нас и полный Услуги список.
MC PCB. Ltd, наряду с Dongguan MaoChang Printed Circuit Board Limited, была сосредоточена на производстве печатных плат более 20 лет. MaoChang Printed Circuit Board Limited, профессиональная фабрика печатных плат для быстрого оборота печатных плат, прототипов печатных плат и высокого смешивания низкого объема производства. Имеет сертификат UL для производства жестких FR-4 / высокочастотных / алюминиевых печатных плат.
