Per evitare la deformazione dei circuiti stampati, è necessario bilanciare il rame e l'impilamento, scegliere materiali ad alta Tg, controllare l'umidità, regolare il reflow e utilizzare dispositivi per la stampa e la saldatura.
Se avete mai osservato un PCB “potato-chip” in fase di reflow, conoscete il dolore. La deformazione (spesso misurata come arco e torsione) non ha solo un brutto aspetto. Rompe le guarnizioni degli stencil, sposta i pezzi a passo fine e trasforma i giunti di saldatura BGA in una festa di rilavorazione.
In una linea B2B, questo fenomeno colpisce in modo diverso i prototipi a ciclo rapido e la produzione di massa. I prototipi soffrono perché i progetti cambiano settimanalmente. I volumi ne risentono perché le piccole variazioni si accumulano tra pannelli, forni e turni. La buona notizia è che si può controllare la deformazione se la si tratta come un problema di sistema, non come un errore di un singolo processo.
Se state costruendo con un partner B2B con sede in Cina che si occupa di prototipazione e assemblaggio di circuiti stampati in tempi rapidi, otterrete i migliori risultati quando i vostri regole di progettazione + richiami di materiale + controlli del processo SMT tutti allineati. Iniziare da qui: la vista dal lato della fabbrica dal nostro homepage
La maggior parte delle squadre parla di “deformazione” come se fosse una cosa sola. In realtà, si tratta di:
Si vuole una specifica misurabile, perché “sembra piatto” fallisce nel momento in cui un altro operatore lo controlla.
Un modo pratico per gestire il rischio è quello di definire i limiti di arco e torsione nelle specifiche del CQ in ingresso e dell'assemblaggio. Molti programmi SMT utilizzano ≤0,75% per le schede assemblate, mentre alcuni non-SMT utilizzano limiti più blandi, come ad esempio ≤1.5%. Non copiate i numeri alla cieca. Abbinate il vostro prodotto: densità BGA, dimensioni della scheda, spessore e finestra del processo di rifusione.
Se già si eseguono ispezioni e tracciabilità rigorose, allineare il controllo della deformazione con l'insieme dei controlli. processo di qualità in modo che i team fab e SMT utilizzino lo stesso metro di giudizio.
Se si risolve solo il problema del reflow, si continuerà a inseguire i sintomi. Lo squilibrio del progetto crea uno stress incorporato, poi il calore lo fa emergere.
A impilamento simmetrico significa che gli strati sopra e sotto la linea centrale si rispecchiano l'uno nell'altro per peso del rame e spessore del dielettrico. Quando un lato si espande più dell'altro durante il riscaldamento, la scheda si piega. La simmetria mantiene le forze più vicine alla neutralità.
L'equilibrio del rame è il killer silenzioso. Ecco come appare il “cattivo”:
È una ricetta per la deformazione, soprattutto sui pannelli più grandi. Usate il furto di rame, il bilanciamento del piano e mantenete le aree di rame pesanti allineate tra gli strati.
Se si tratta di costruzioni complesse, si consiglia di discutere la questione con il produttore. capacità Il processo di revisione della pagina e dello stackup avviene all'inizio, non dopo il primo lotto deformato.
Quando la scheda si riscalda vicino o sopra Tg, la resina si ammorbidisce. A questo punto la gravità, il peso dei componenti e il supporto del trasportatore iniziano a essere molto più importanti.
Se si esegue SMT su due lati, saldatura selettiva o passaggi multipli di rifusione, prendere in considerazione alta Tg FR-4. Non impedisce magicamente la deformazione, ma offre una finestra di processo più ampia prima che la scheda si comporti come uno spaghetto caldo.
Un esempio reale in officina: una scheda madre per TV con piani e connettori in rame di grandi dimensioni può rimanere piatta in fabbrica e poi deformarsi durante l'assemblaggio perché il ciclo termico è più duro della cottura di fabbricazione. Un'alta Tg aiuta, così come un miglior supporto durante il reflow.
Questo problema si presenta spesso nelle costruzioni ad alto numero di strati e a passo fine. Se questo è il vostro mondo, controllate la sezione PCB avanzato e rendere la selezione dei materiali parte del pacchetto RFQ.
Il disallineamento del CTE (in particolare dello spessore) aumenta le sollecitazioni durante il riscaldamento e il raffreddamento. Non è necessario un dottorato di ricerca per gestire questo aspetto. Basta evitare “sostituzioni a sorpresa” e inserire il sistema di laminazione nelle note di costruzione per gli ordini OEM/ODM e per quelli ripetuti.
L'umidità si insinua durante lo stoccaggio e la spedizione. Poi la rifusione la trasforma in pressione. Anche se non si nota delaminazione, l'umidità può amplificare la deformazione perché la risposta del materiale diventa meno stabile.
Utilizzate pacchetti asciutti, essiccanti e regole di durata ragionevoli. Se le schede rimangono aperte in una stanza umida per giorni, in pratica stanno precaricando il successivo ciclo di rifusione con uno stress aggiuntivo.
La precottura non è una panacea, ma aiuta quando:
Parlate con il vostro partner di assemblaggio di ciò che standardizzano nel loro Servizio di assemblaggio di PCB per evitare che la panificazione diventi un “sapere tribale”.”
Anche una sovrapposizione perfetta può deformarsi se la configurazione del forno è approssimativa. Il calore rende visibile lo stress.
Si sta cercando di ridurre i gradienti di temperatura sul pannello. Grandi gradienti significano che un'area si espande mentre un'altra rimane indietro, quindi il pannello si piega.
Semplici mosse che aiutano:
Il supporto è fondamentale quando il PCB è morbido alla massima temperatura. Utilizzate binari, pallet o attrezzature di supporto dedicate per schede sottili, pannelli di grandi dimensioni e assemblaggi con connettori pesanti.
Se costruite prodotti misti, documentate le regole di fissaggio per famiglia di schede. In caso contrario, il turno di notte “farà funzionare le cose” e il grafico della deformazione sembrerà una montagna russa.
Questo è il punto in cui la deformazione si manifesta per prima nella maggior parte delle linee SMT.

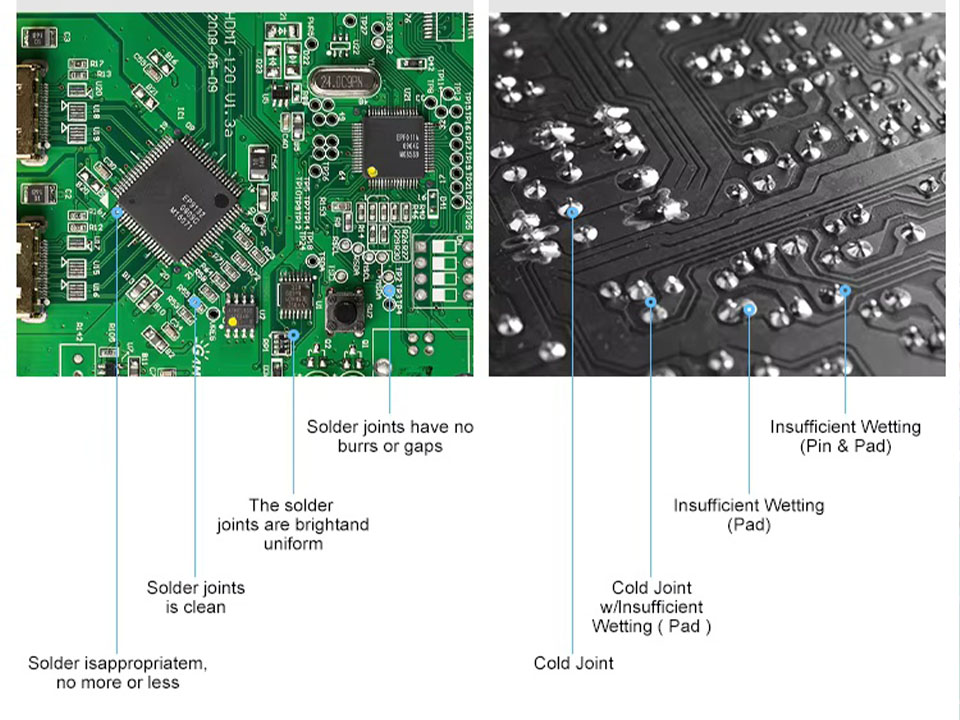

Un circuito stampato deformato non si sigilla bene contro lo stencil. Questo crea sbavature di pasta, depositi insufficienti e ponti. La gente dà la colpa allo stencil. Il vero problema è la consistenza dei contatti.
L'utensile a vuoto (o un supporto meccanico ben progettato) tira il PCB in piano durante la stampa. È una soluzione semplice quando non è possibile riprogettare subito lo stackup, ad esempio durante una rapida fase di prototipazione.
Se l'iterazione è rapida, il ciclo fab + SMT va mantenuto stretto grazie a Fabbricazione di PCB + feedback sull'assemblaggio, in modo da non dover più imparare la stessa lezione a ogni costruzione.
La progettazione del pannello può stabilizzare il processo o intrappolare le sollecitazioni fino a farle esplodere in fase di rifusione.
V-score, tab-route, mouse-bites: ogni scelta cambia il modo in cui si distribuiscono le sollecitazioni. In alcune costruzioni, la depanelizzazione selettiva tra le fasi di riflusso aiuta a ridurre i vincoli e a far rilassare la scheda.
Se si nota una deformazione ripetibile solo dopo la prima passata di rifusione, è possibile che i vincoli del pannello stiano bloccando la scheda in una forma infelice. Regolate i binari, le posizioni delle linguette o i punti di supporto in modo che la scheda possa espandersi e contrarsi senza dover lottare contro il telaio del pannello.
Per i programmi OEM ad alto tasso di contaminazione, è utile conservare gli esempi e le lezioni apprese nella base di conoscenze interna. Se condividete note pubbliche, il vostro blog può anche fungere da manuale leggero per i vostri acquirenti e partner CM.
Ecco una tabella rapida da inserire in un rapporto DFM/DFT. Fornisce azioni chiare e fonti nominate (norme e documenti industriali) senza inviare i lettori a collegamenti esterni.
| Punto di controllo (parola chiave) | Cosa si fa sul pavimento | Cosa previene | Fonte da citare |
|---|---|---|---|
| Specifiche dell'arco e della torsione | Impostare il limite di arco/torsione e misurare in modo coerente | “Argomenti ”piatti per me", QC incoerente | IPC-TM-650 2.4.22; IPC-6012 (limiti di deformazione utilizzati nell'industria) |
| Impilamento simmetrico | Rame a specchio e dielettrico lungo la linea centrale | Sollecitazioni incorporate che si manifestano in fase di rifusione | Studi di deformazione industriale sulla simmetria di impilaggio |
| Bilancio di distribuzione del rame | Corrispondenza della densità del rame da strato a strato | Curvatura locale, pannello “banana” | Guida alla progettazione per la produzione sul bilanciamento del rame |
| Alta Tg FR-4 | Usare una Tg più alta per le costruzioni a flusso multiplo | Addolcimento alla temperatura di picco, set permanente | Guida alla selezione dei materiali per SMT senza piombo |
| Controllo dell'umidità + precottura | Imballaggio a secco, regole di vita a terra, cottura quando necessario | Stress da vapore, comportamento instabile della scheda | Guide pratiche sull'affidabilità dell'assemblaggio |
| Profilo di riflusso riscaldamento uniforme | Ridurre le pendenze, evitare rampe aggressive e non necessarie. | Flessione termica, blocco delle sollecitazioni | Documenti di processo SMT sui driver di deformazione |
| Supporti per schede | Binari/pallet/perni di supporto, soprattutto per i pannelli sottili | Cedimento alla temperatura massima, ripetere l'orditura | Le migliori pratiche SMT sugli strumenti di supporto |
| Guarnizione per stencil + supporto per il vuoto | Utensili a vuoto o supporto su misura in fase di stampa | Difetti di pasta dovuti a un cattivo contatto con la matrice | Studi sulla stampa SMT che fanno riferimento alla sensibilità delle guarnizioni |
| Strategia di depanelizzazione | Ottimizzazione di schede/rotaie, alleggerimento dei vincoli quando necessario | Deformazione che compare solo dopo la rifusione | Panelizzazione e analisi dei vincoli di stress |
Se vi approvvigionate per OEM/ODM, acquisti all'ingrosso o ordini ripetuti all'ingrosso, inserite questi controlli nelle vostre RFQ e nelle note di disegno. Poi fate passare l'esecuzione attraverso i team giusti: servizi, prodotti, e un chiaro passaggio di consegne a contattateci quando si ha bisogno di un rapido controllo DFM.
Un PCB piatto non è una fortuna. La si guadagna bilanciando il progetto, scegliendo materiali stabili e tenendo sotto controllo il supporto SMT e i profili. È così che si protegge la resa, si riduce la rilavorazione e si spedisce in tempo, soprattutto quando si tratta di prototipi a rotazione rapida oggi e di produzione in serie domani.
